6.2寸液晶屏800×480横屏RGB接口TN高清高亮工业控制显示屏

屏幕简介

WLAA062LB02 WS 是 15.77cm(6.2”) 彩色 TFT-LCD (Thin Film Transistor Liquid
Crystal Display) 模块由 LCD 面板、驱动 IC、控制电路和 LED 组成背光,通过应用
800×480 图像显示在 6.2 英寸对角线屏幕上,通过 6 位 R.G.B 信号输入显示 262K 色。

宇锡邹生：15818552076 微信同号
地址：深圳西乡簕竹角鸿竹雍启C栋

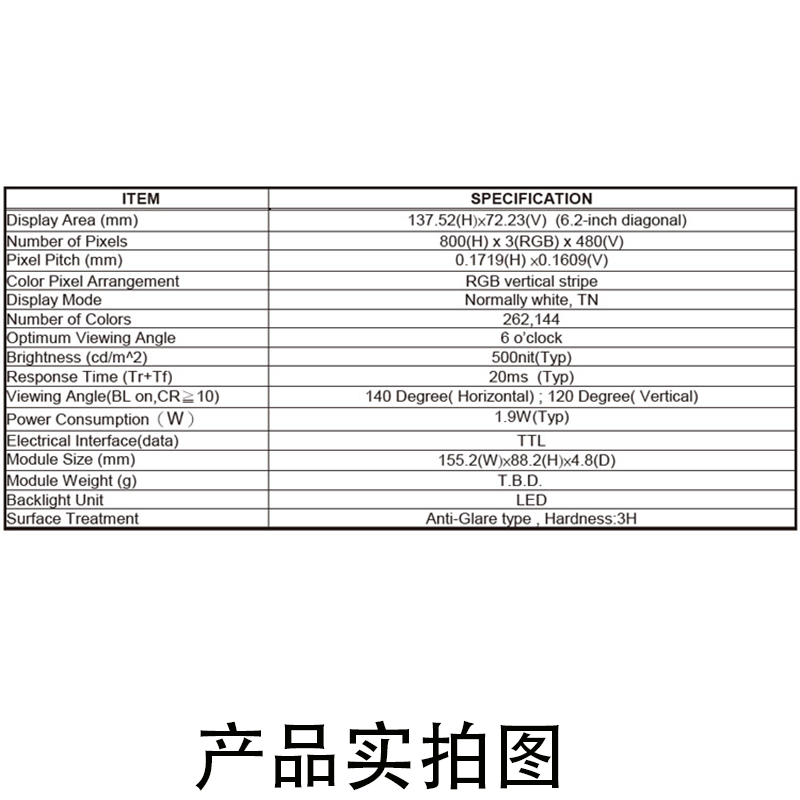

屏幕参数

型号 WLAA062LB02 WS
液晶屏尺寸 6.2寸
显示面积 (mm) 137.52(H)×72.23(V)（6.2 英寸对角线）
像素数 800(H) x 3(RGB) x 480(V)
像素间距 (mm) 0.1719(H) ×0.1609(V)
颜色像素排列 RGB 垂直条纹
显示模式常白，TN
颜色数 262,144
最佳视角 6 点钟方向
亮度 (cd/m^2) 500nit(Typ)
响应时间 (Tr+Tf) 20ms（典型值）
视角（BL开，CR≧10）140度（水平）； 120度（垂直）
功耗（W） 1.9W(Typ)
电接口（数据）TTL
模组尺寸(mm) 155.2(W)×88.2(H)×4.8(D)
模块重量 (g) 待定
背光单元 LED
表面处理防眩光型，硬度：3H

引脚定义

1 AGND P Analog Ground
2 AVDD P Analog Power
3 VCC P Digital Power
4 R0 I Data Input(LSB)
5 R1 I Data Input
6 R2 I Data Input
7 R3 I Data Input
8 R4 I Data Input
9 R5 I Data Input
10 R6 I Data Input
11 R7 I Data Input(MSB)
12 G0 I Data Input(LSB)
13 G1 I Data Input
14 G2 I Data Input
15 G3 I Data Input
16 G4 I Data Input
17 G5 I Data Input
18 G6 I Data Input
19 G7 I Data Input(MSB)
20 B0 I Data Input(LSB)
21 B1 I Data Input
22 B2 I Data Input
23 B3 I Data Input
24 B4 I Data Input
25 B5 I Data Input
26 B6 I Data Input
27 B7 I Data Input(MSB)
28 DCLK I Clock input
29 DE I Data Enable signal
30 HSD I Horizontal sync input.Negative polarity
31 VSD I Vertical sync input.Negative polarity
32 MODE3 I DE/SYNC mode select .normally pull high H:DE
mode.L:HSD/VSD mode
33 RSTB I
global reset pin.Active low to enter reset state.suggest to
connecting with an RC reset circuit for stability .normally pull
high.
34 STBYB I
standby mode,normally pull high STBYB=”1″,normal
operation STBYB=”0″,timming control ,soruce driver will
turn off,all output are high-Z
35 SHLR I
Source right or left sequence control.SHLR=”L”,shift left:last
data=S1<-S2…S1200=first data SHLR=”H”,shift right:first
data=S1->SS2…S1200=last data
36 VCC P Digital Power
37 UPDN I
gate up or down scan control. UPDN=”L” , DOWN shift :
G1->G2…->G480 ; UPDN=”H”, up shift: G1<-G2…<-G480
38 GND P Digital Ground
39 AGND P Analog Ground
40 AVDD P Analog Power
41 VCOMin I For external VCOM DC input (Adjustable)
42 DITH I
Dithering setting: DITH=”H” 6bit resolution (last 2 bits of
input data truncated) (default setting) DITH=”L” 8bit
43 NC – Not connect For Test
44 NC – Not connect
45 V10 P Gamma correction voltage reference
46 V9 P Gamma correction voltage reference
47 V8 P Gamma correction voltage reference
48 V7 P Gamma correction voltage reference
49 V6 P Gamma correction voltage reference
50 V5 P Gamma correction voltage reference
51 V4 P Gamma correction voltage reference
52 V3 P Gamma correction voltage reference
53 V2 P Gamma correction voltage reference
54 V1 P Gamma correction voltage reference
55 NC – Not connect
56 VGH P Positive Power for TFT
57 VCC P Digital Power
58 VGL P Negative Power for TFT
59 GND P Digital Ground
60 NC – Not connect
