10.4寸液晶屏1024 x 100 RGB 41pin长条屏广告机显示屏支持定制

10.4寸液晶屏1024 x 100 RGB 41pin长条屏广告机显示屏支持定制

屏幕简介

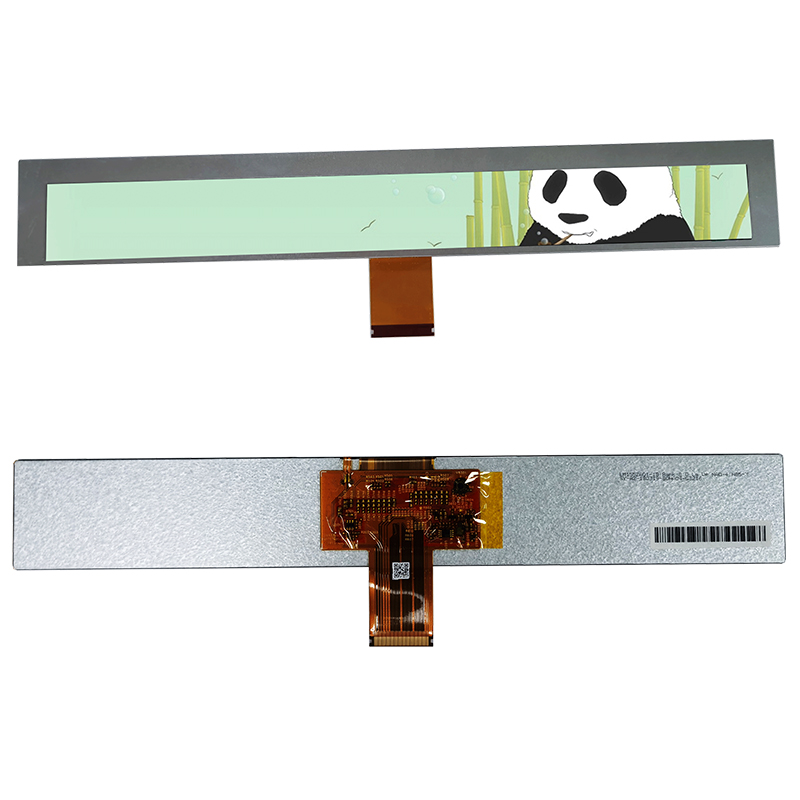

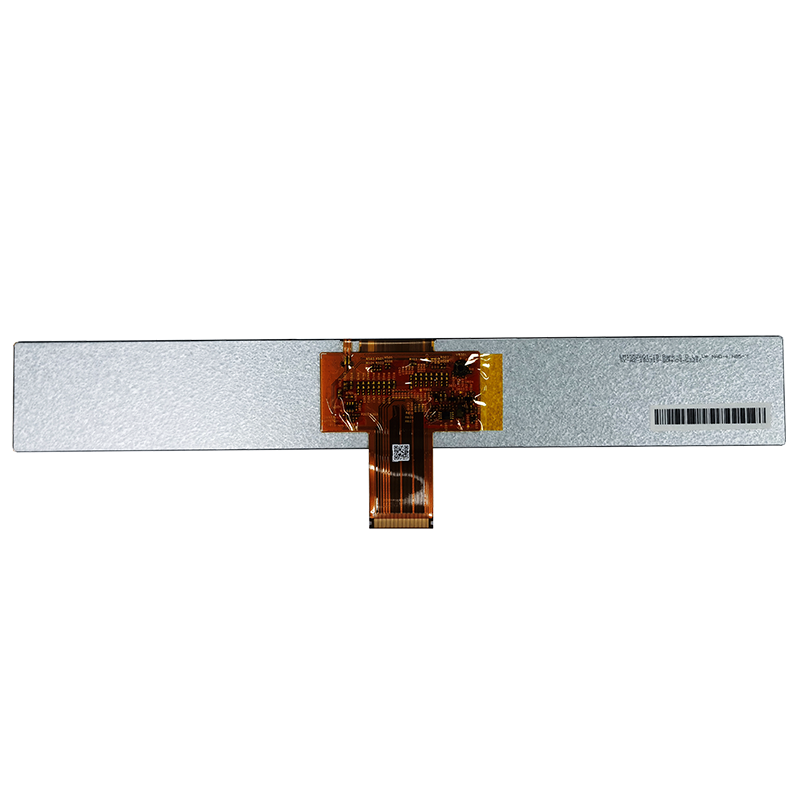

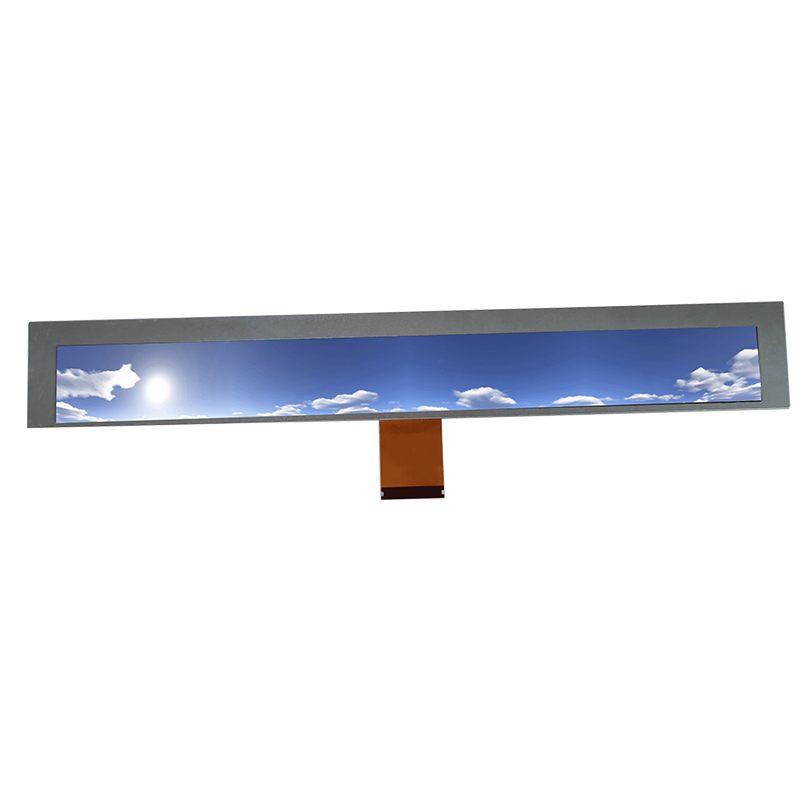

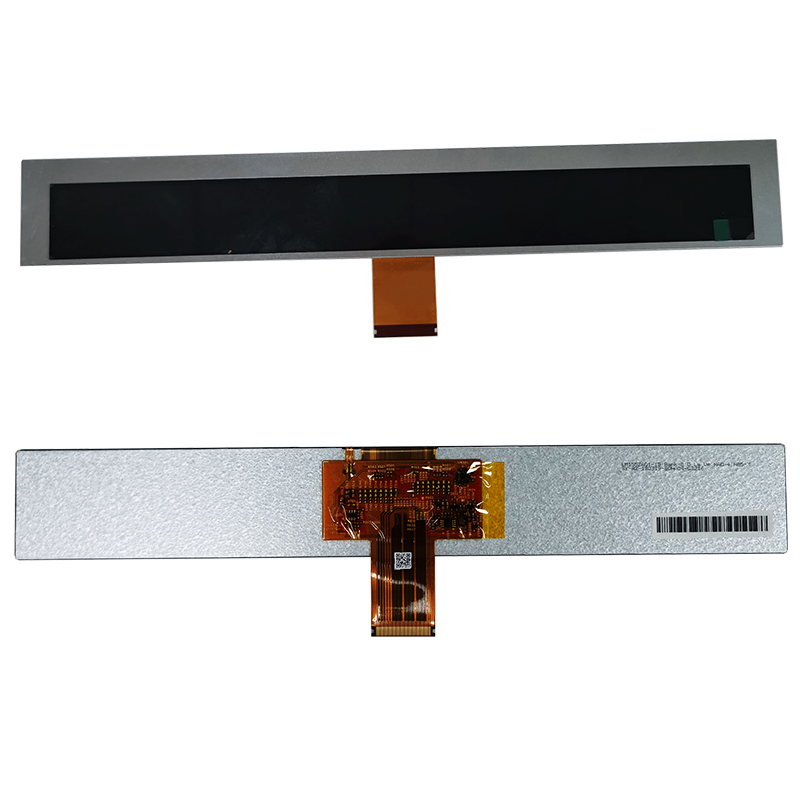

YX1757A0 型号是 Giantplus 提供的彩色 TFT LCD,这个主模块有一个
10.4 英寸对角线测量的活动显示区域,分辨率为 1024 X RGB X 100,
每个像素分为红色、绿色和蓝色子像素和点排列在垂直条纹, LCD 颜色
由每个像素的抖动 16.7M 颜色信号确定。

宇锡 邹生:15818552076 微信同号
地址:深圳西乡簕竹角鸿竹雍启C栋

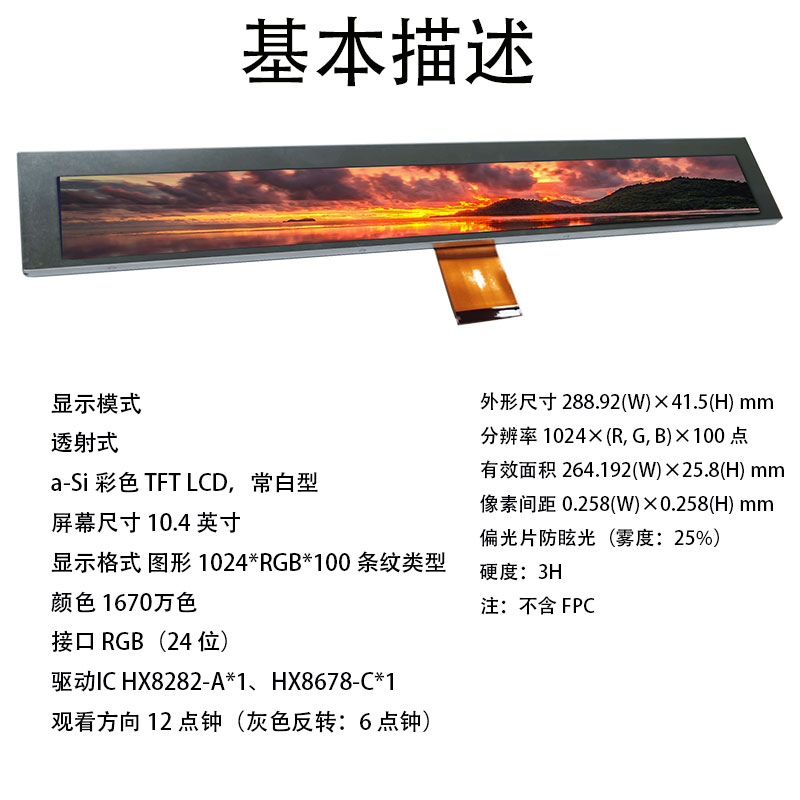

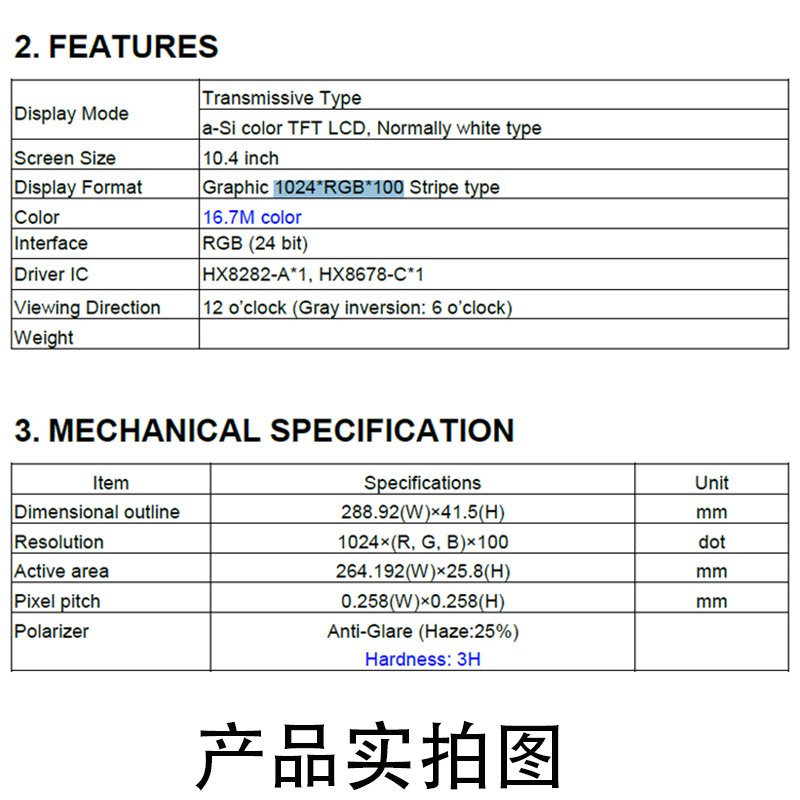

产品参数

显示模式
透射式
a-Si 彩色 TFT LCD,常白型
屏幕尺寸 10.4 英寸
显示格式 图形 1024*RGB*100 条纹类型
颜色 1670万色
接口 RGB(24 位)
驱动IC HX8282-A*1、HX8678-C*1
观看方向 12 点钟(灰色反转:6 点钟)

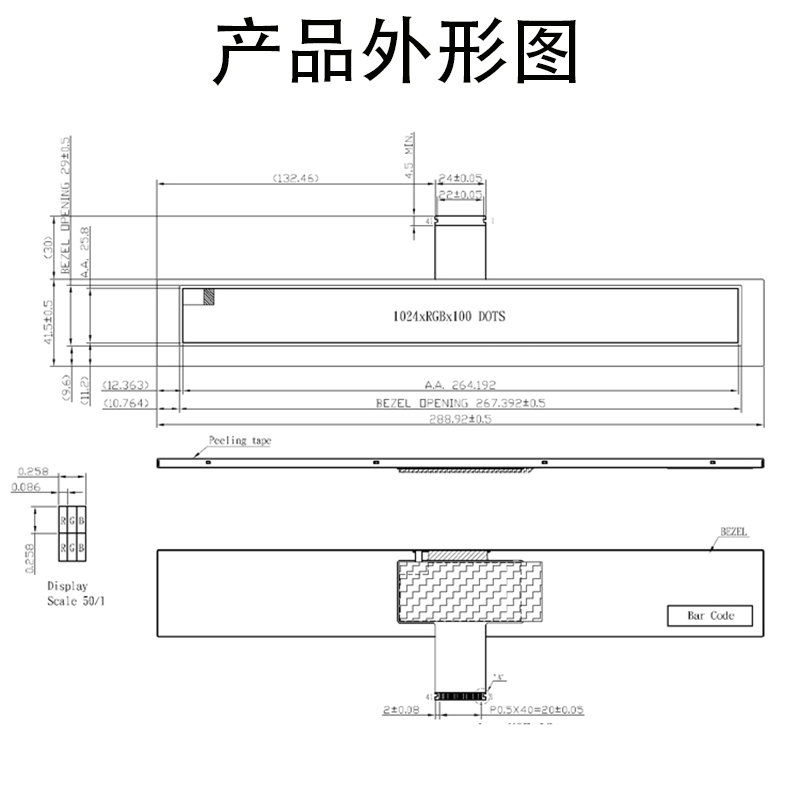

机械规格

外形尺寸 288.92(W)×41.5(H) mm
分辨率 1024×(R, G, B)×100 点
有效面积 264.192(W)×25.8(H) mm
像素间距 0.258(W)×0.258(H) mm
偏光片防眩光(雾度:25%)
硬度:3H
注:不含 FPC

引脚定义

1 VDD
2 VDD
3 VSS
4 B0
5 B1
6 B2
7 B3
8 B4
9 B5
10 B6
11 B7
12 VSS
13 G0
14 G1
15 G2
16 G3
17 G4
18 G5
19 G6
20 G7
21 VSS
22 R0
23 R1
24 R2
25 R3
26 R4
27 R5
28 R6
29 R7
30 VSS
31 DCLK
32 VSS
33 HSYNC
34 VSS
35 VSYNC
36 VSS
37 DE
38 LED_K
39 LED_K
40 LED_A
41 LED_A
