《深圳宇锡QSPI接口方案介绍》

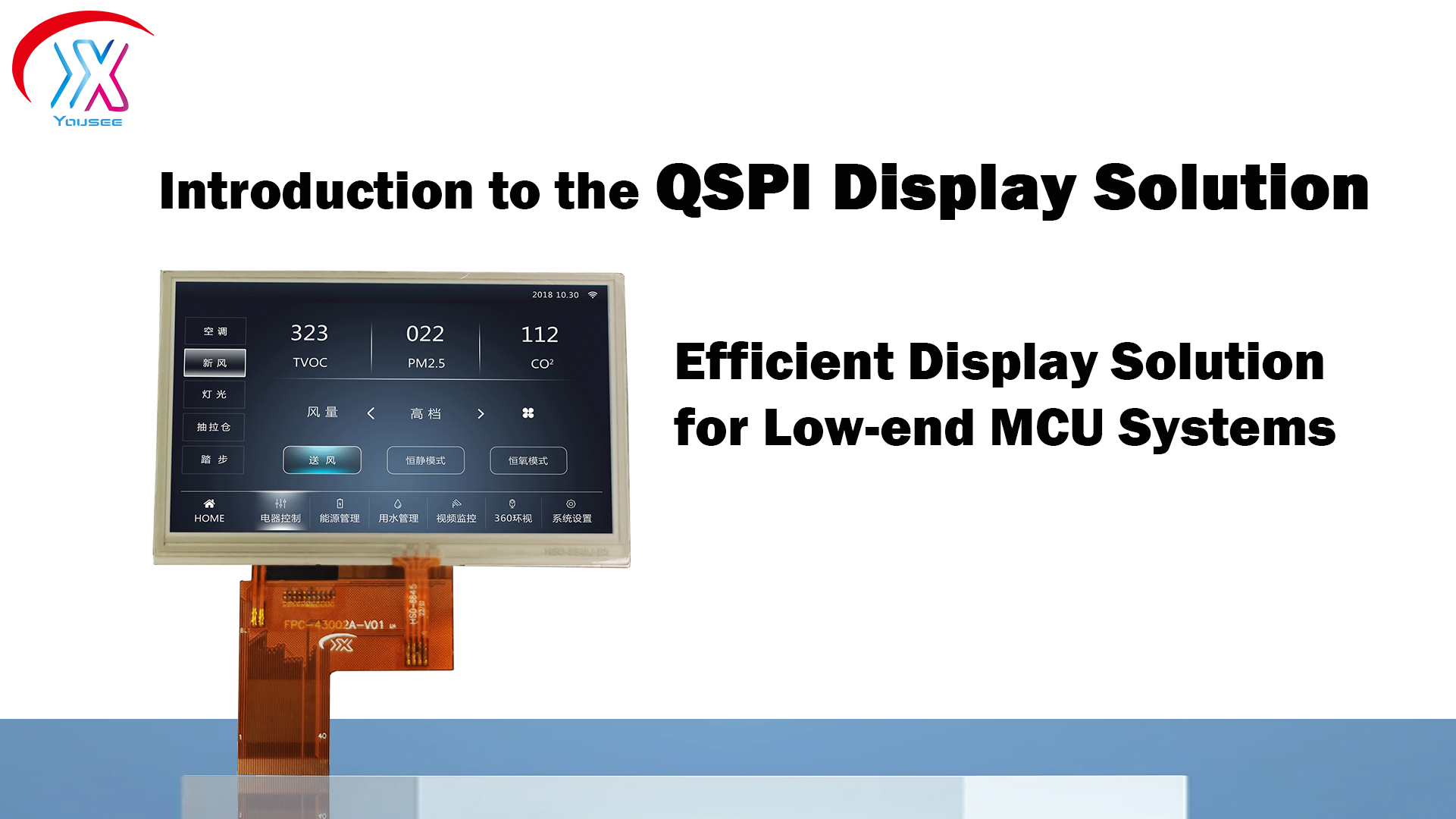

高效的低端MCU图像显示解决方案：QSPI显示方案简介

在MCU资源有限的系统中，如何实现高分辨率图像显示一直是一项挑战。Yousee Display 推出的QSPI（Quad Serial Peripheral Interface）显示解决方案，正是为了解决这一痛点而设计。该方案通过QSPI技术，实现在保持高效性能的同时，大幅减少引脚使用，显著优于传统SPI通信方式。

方案特点与实现方式

QSPI显示方案的核心优势在于数据传输速度快、接口资源占用少。实现方式包括两种路径：一种是直接采用具备原生QSPI接口的驱动IC；另一种是通过桥接IC进行数据转换，从而实现与标准QSPI接口的兼容。

该方案支持最大分辨率为800×480，色深为16位（即64K色），刷新率为30Hz至60Hz，适用于静态或半动态图像显示应用，如仪表界面、图表、信息展示等。不适用于视频播放等高速画面应用场景。

已量产的QSPI接口显示模组

目前，Yousee Display已量产以下几款QSPI接口模组，涵盖多种主流尺寸，满足不同终端设备需求：

1.43″ 466×466

2.23″ 200×480

3.5″ 640×480

4.3″ 480×272

4.3″ 800×480

5.0″ 800×480

7.0″ 800×480

常见问题解答（FAQs）

Q：QSPI方案最高支持什么分辨率？
A：受制于传输速度，目前最大支持800×480分辨率，具体效果取决于客户主控性能。

Q：所用IC是否具备内置存储功能？
A：目前使用的IC不含内置存储。

Q：使用的是什么类型的IC？
A：方案中采用桥接IC（转换芯片）实现QSPI通信功能。

Q：公司是如何实现QSPI连接的？
A：

原生QSPI方式：部分驱动IC内置QSPI接口，可直接通过FPC连接使用；

桥接IC方式：通过SMT贴装在FPC上的转换IC实现与主控之间的QSPI通信。

Q：目前使用的IC品牌与型号？
A：当前采用德国DITR公司的TR14890S型号IC，后续将持续引入性能更优、可靠性更高的产品。

Q：QSPI方案在高分显示上的表现如何？
A：方案支持16位色深（64K色），刷新率30Hz~60Hz，具体表现取决于主控性能。适合用于图像类应用，但不适用于高帧率视频播放。

Q：目标客户群体是谁？
A：主要面向使用低端MCU方案、但对显示效果有较高需求的客户，如工业控制、手持设备、消费类电子等。

Q：是否有类似的CAN或MCU接口方案？
A：目前尚未推出CAN或MCU接口版本的显示解决方案。
