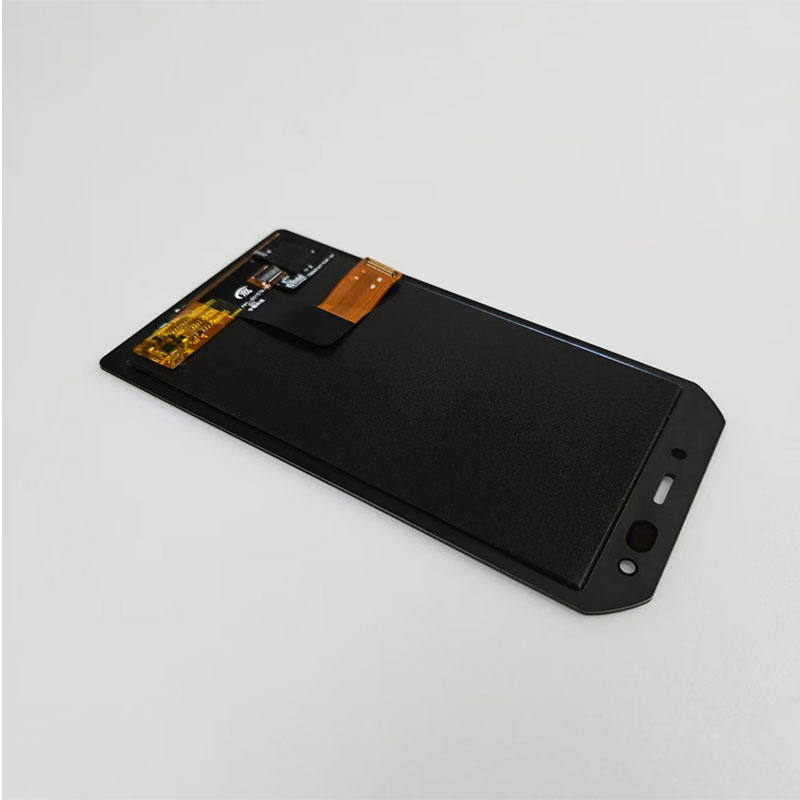

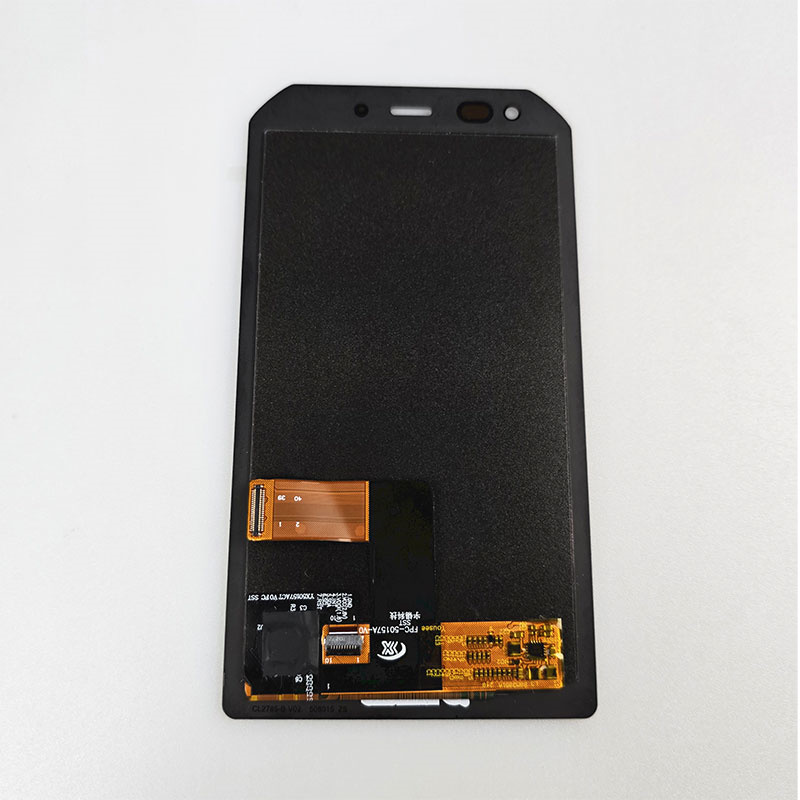

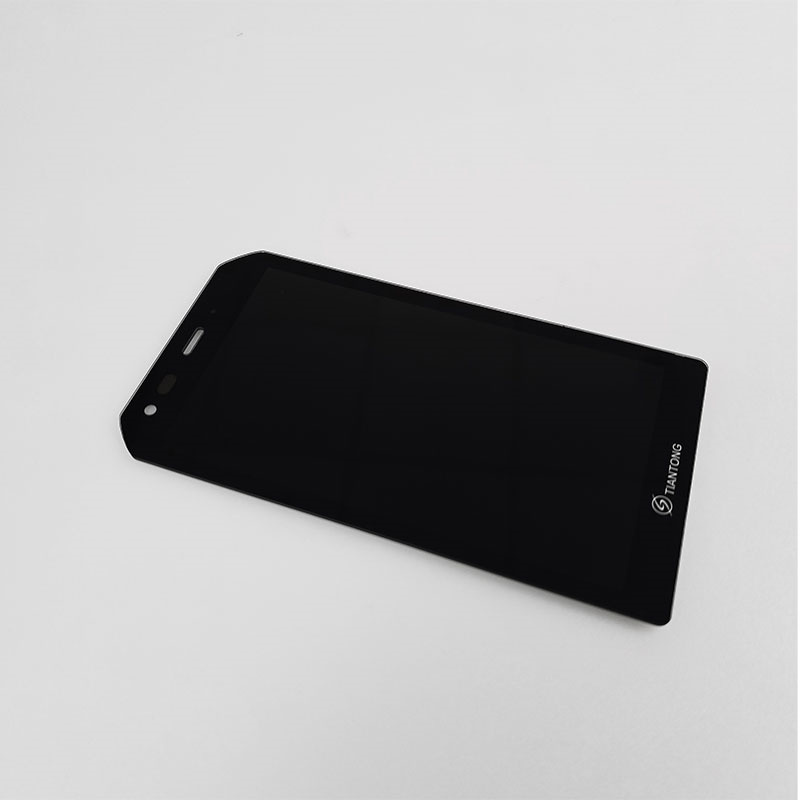

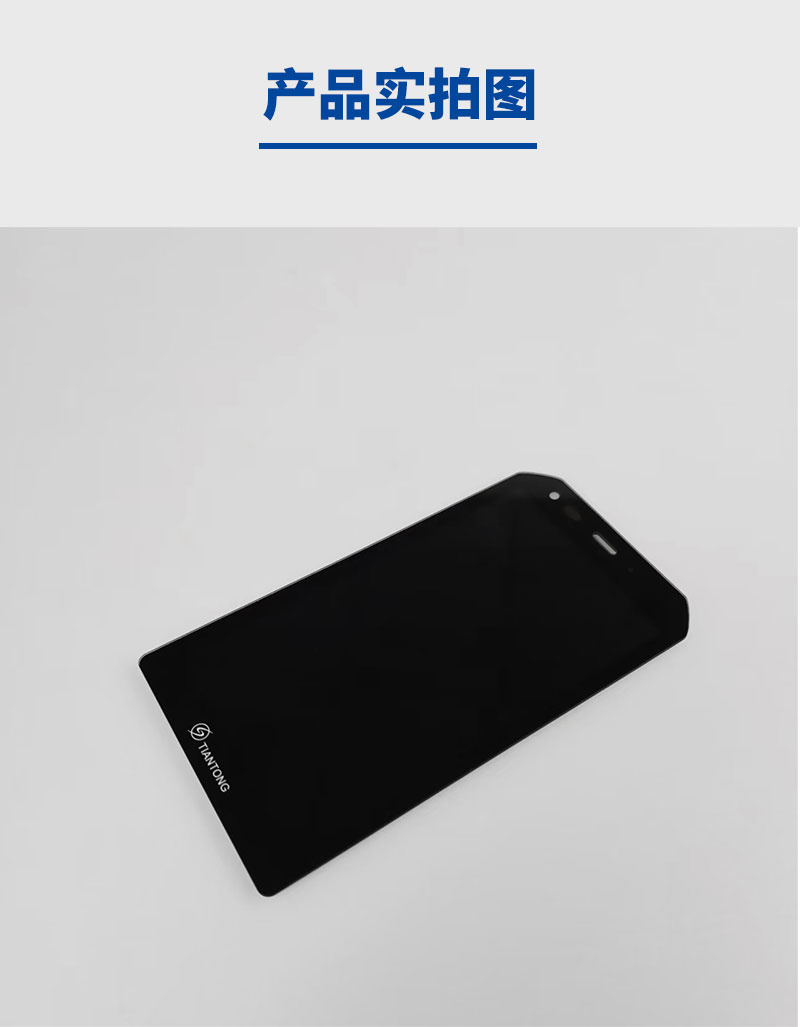

深圳宇锡5寸720*1280分辨率OLED总成大量出

深圳宇锡一直是497 OLED超经典屏幕带触摸总成，圈中出货量最大的隐形玩家！

出货量最大光鲜的背后有很多门槛和沉淀和投入的辛酸。

关于持续供应，深圳宇锡长期保持497OLED物料超30000片滚动安全库存，为了保障客户持续冲量。

关于颜色一致性保障，这款OLED属于一款很老工艺的屏幕，虽然经典。这一款屏的颜色一致性非常差，深圳宇锡研究了烧录的办法，可以尽力校准，一致性效果会好一些。

关于亮度的问题。497OLED常规亮度只有300多。为了达到很多项目的指标，也为了产品在阳光下有更好的可见性表现。深圳宇锡用了烧录的办法，可以让这款屏亮度达到400多。

超高对比度在阳光下基本可以正常使用。

关于国产化ZZKK的问题。深圳宇锡已经调试出显示驱动全国化，触摸驱动全国产化的方案。

关于产品品质把控。深圳宇锡在497OLED项目上积累了很多工艺经验和检测手段。我们所有项目497OLED月出货量长期突破10k。因为案例多，出货量大，能出的品质问题已经出了，也有了办法规避。百分之百经过AOI爆破粒子全检+人工显微镜全检爆破粒子。百分之百冷热冲击非破坏性试验。百分之百老化实验出货。在贴合方面，严格检测贴合气泡问题，全检触摸达因值问题。油墨的百格实验测试。通光孔的透光率测试。

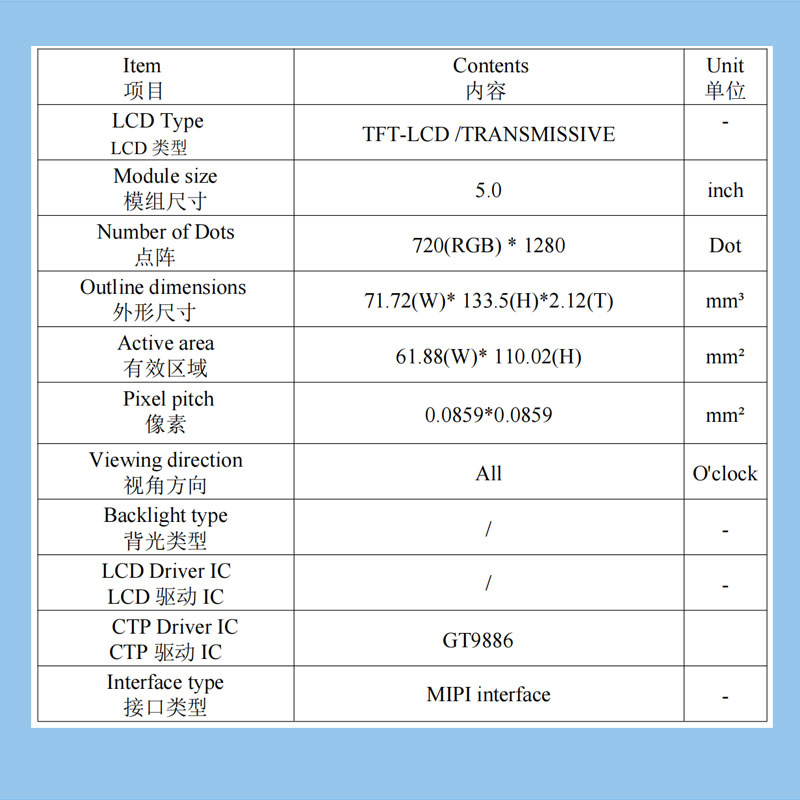

基本描述

LCD 类型 TFT-LCD
模组尺寸 5.0 inch
点阵 720(RGB) * 1280 Dot

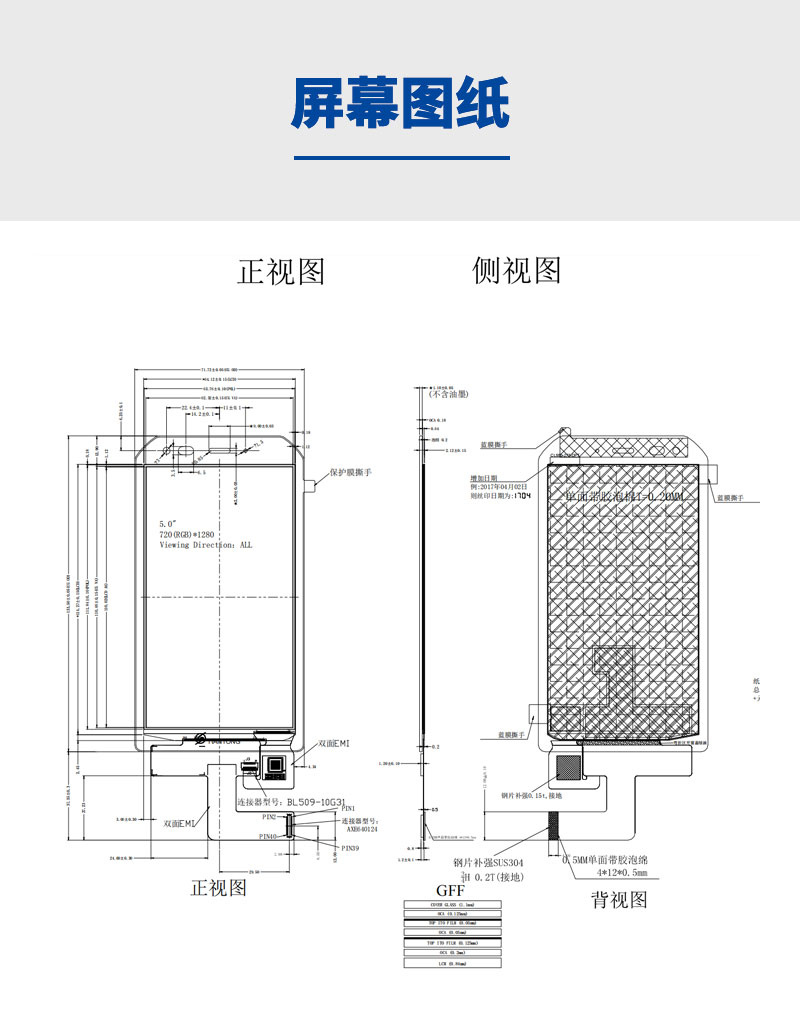

外形尺寸 71.72(W)* 133.5(H)*2.12(T) mm³
有效区域 61.88(W)* 110.02(H) mm²
像素 0.0859*0.0859 mm²
视角方向 All
背光类型 /
LCD Driver IC /
CTP 驱动 IC GT9886
接口类型 MIPI

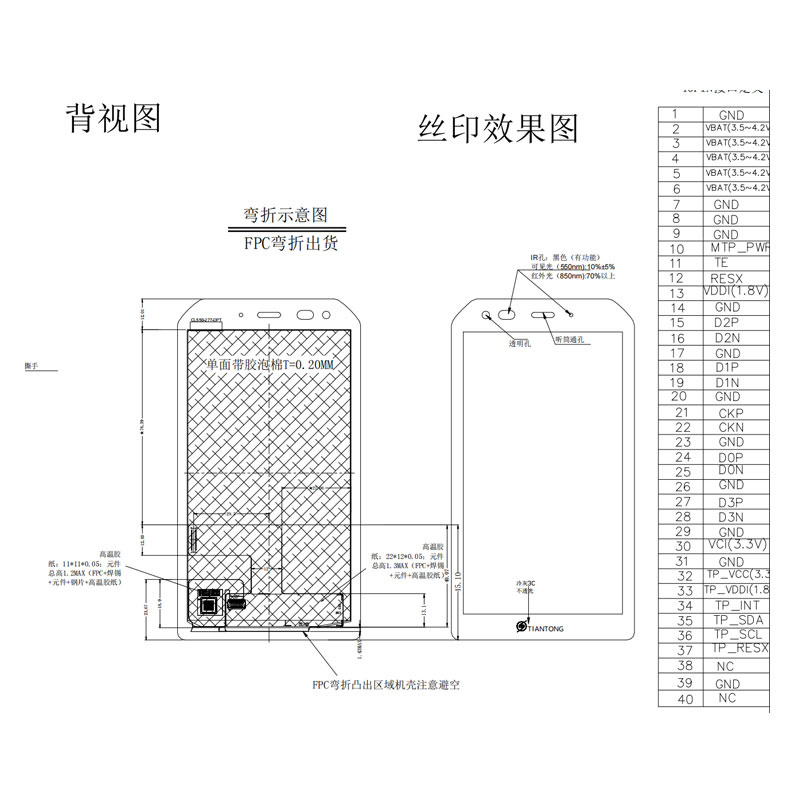

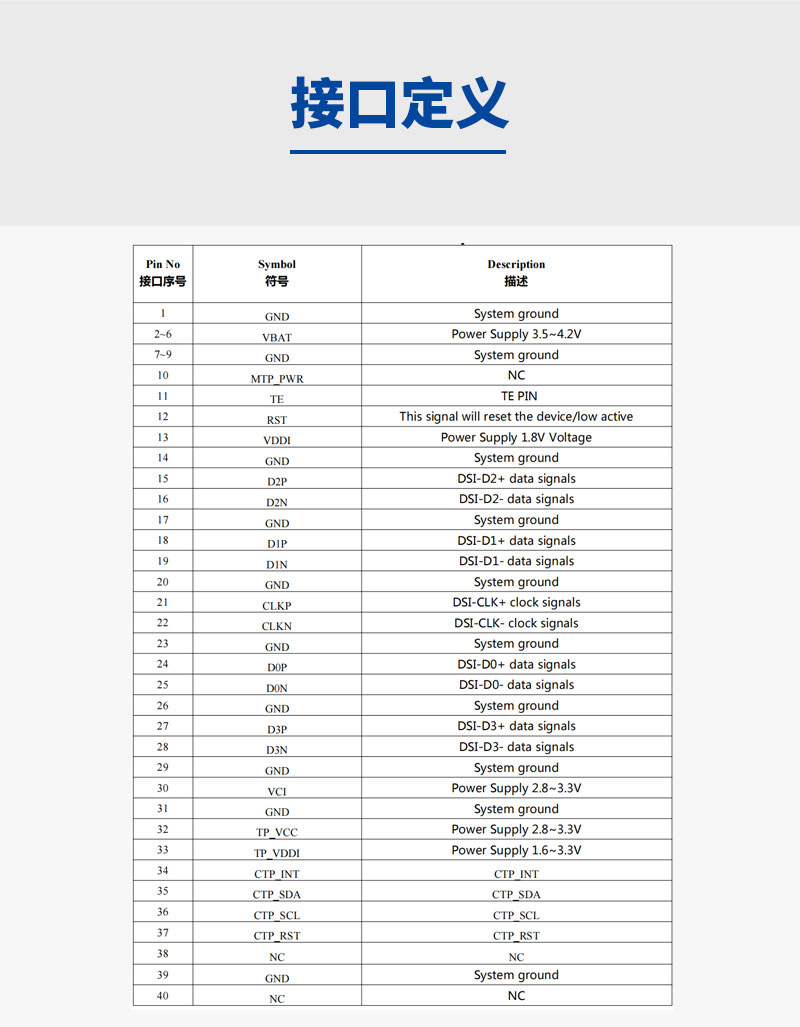

接口定义

1 GND System ground
2~6 VBAT Power Supply 3.5~4.2V
7~9 GND System ground
10 MTP_PWR NC
11 TE TE PIN
12 RST This signal will reset the device/low active
13 VDDI Power Supply 1.8V Voltage
14 GND System ground
15 D2P DSI-D2+ data signals
16 D2N DSI-D2- data signals
17 GND System ground
18 D1P DSI-D1+ data signals
19 D1N DSI-D1- data signals
20 GND System ground
21 CLKP DSI-CLK+ clock signals
22 CLKN DSI-CLK- clock signals
23 GND System ground
24 D0P DSI-D0+ data signals
25 D0N DSI-D0- data signals
26 GND System ground
27 D3P DSI-D3+ data signals
28 D3N DSI-D3- data signals
29 GND System ground
30 VCI Power Supply 2.8~3.3V
31 GND System ground
32 TP_VCC Power Supply 2.8~3.3V
33 TP_VDDI Power Supply 1.6~3.3V
34 CTP_INT CTP_INT
35 CTP_SDA CTP_SDA
36 CTP_SCL CTP_SCL
37 CTP_RST CTP_RST
38 NC NC
39 GND System ground
40 NC NC
