深圳宇锡5寸480*854阳光下可视屏模组带触摸功能

少说话是一种大智慧!

“病从口入，祸从口出”，这句古老的谚语深刻地道出了言语失当可能带来的危害。生活中，因言语不慎而引发的矛盾与纷争屡见不鲜。有时候，我们只是图一时之快，未经深思便脱口而出，却未曾料到这些话语可能会伤害到他人的感情，破坏原本和谐的关系。一句无心的批评，或许会让一个努力的人陷入自我怀疑；一次冲动的指责，可能会使多年的友谊瞬间破裂。这些因言语造成的伤害，往往难以弥补，就像在墙上钉下钉子，即使日后拔出，那留下的痕迹也永远无法消除。

深圳宇锡5寸液晶屏，480*854分辨率，支持MIPI，RGB，MCU接口。MCU接口定制，QSPI接口定制是深圳宇锡重要的产品线和产品方向。

深圳宇锡屯了几百K，OTM8009A的IC，用于把屏幕接口原来不支持MCU接口的，定制成MCU接口，可以用在只有MCU接口的CPU上。

深圳宇锡5寸，480*854分辨率系列屏幕第二个优点是可以定制成800-2500nit亮度，支持阳光下可视，也可以用于特殊投射用途的产品上。

深圳宇锡5寸，480*854分辨率系列屏幕第三个优点可以配合宇锡最新调试OK的BTL触控，IC，实现百分之100，广五所认证的全国化认证。

深圳宇锡5寸屏幕本体是竖屏，也支持横屏显示的调试。大量运用于高端手持，高端仪表，高端设备显示。

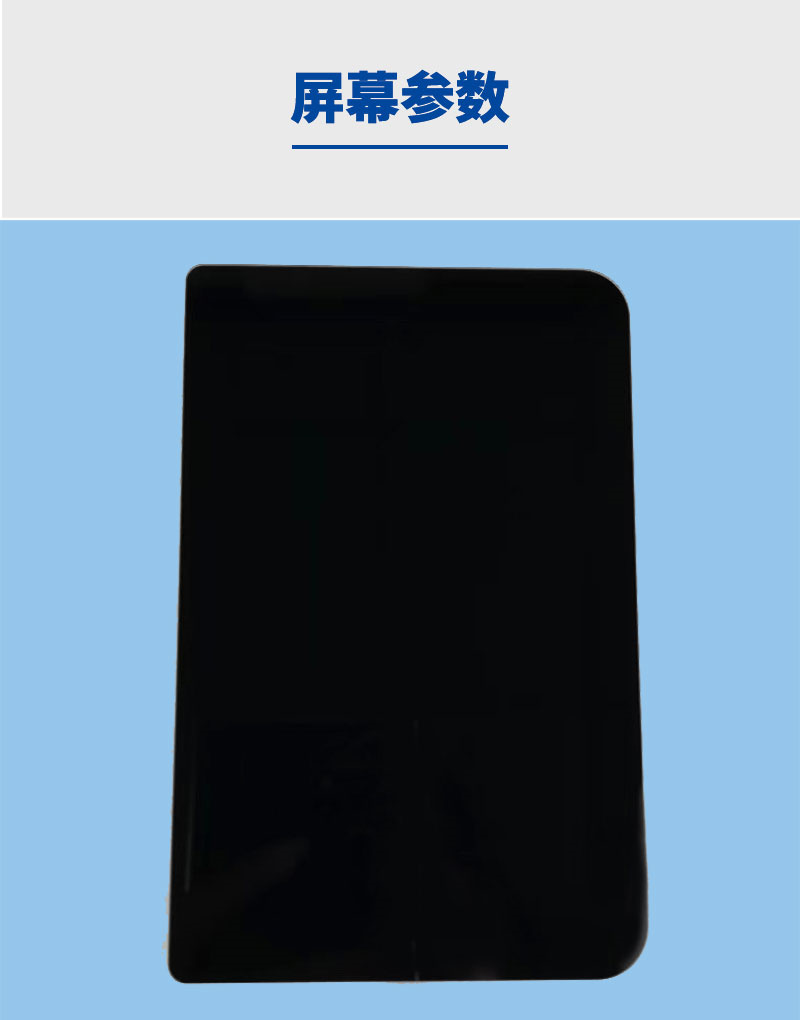

基本描述

LCD 类型 TFT-LCD
点阵 480*(RGB) * 854 Dot

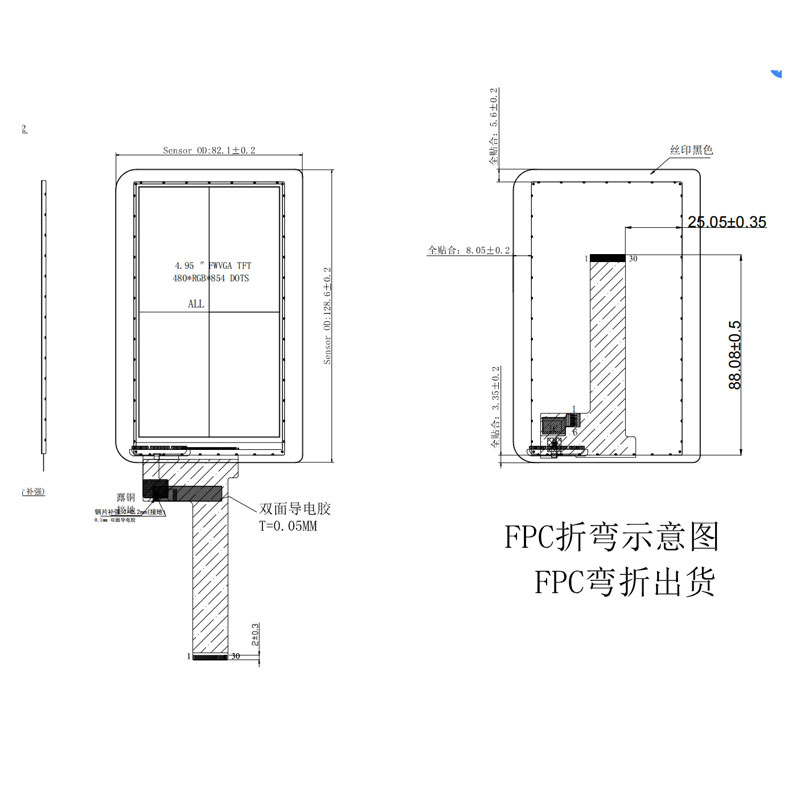

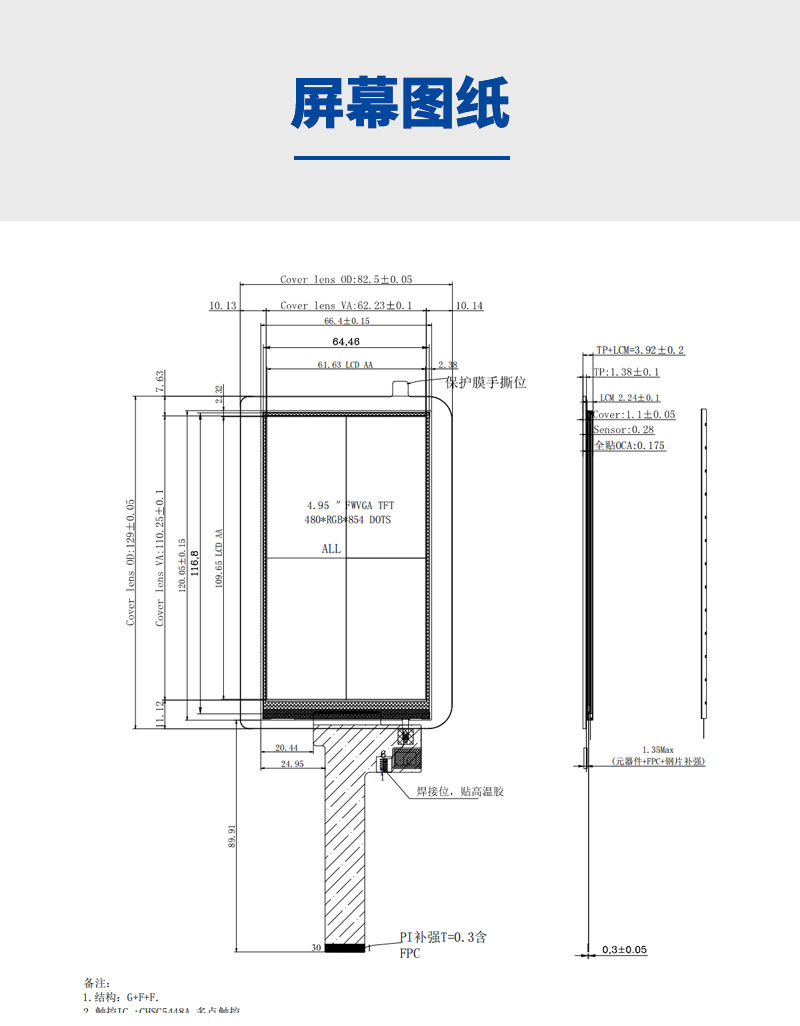

外形尺寸 82.5(W)* 129(H)*3.92(T) mm³
有效区域 61.63(W)* 109.65 (H) mm²
像素 0.1283*0.1283 mm²
模组尺寸 5.0 inch
视角方向 All view
背光类型 White LED(12*LED)
LCD 驱动 IC ST7701S
接口类型 2line MIPI interface

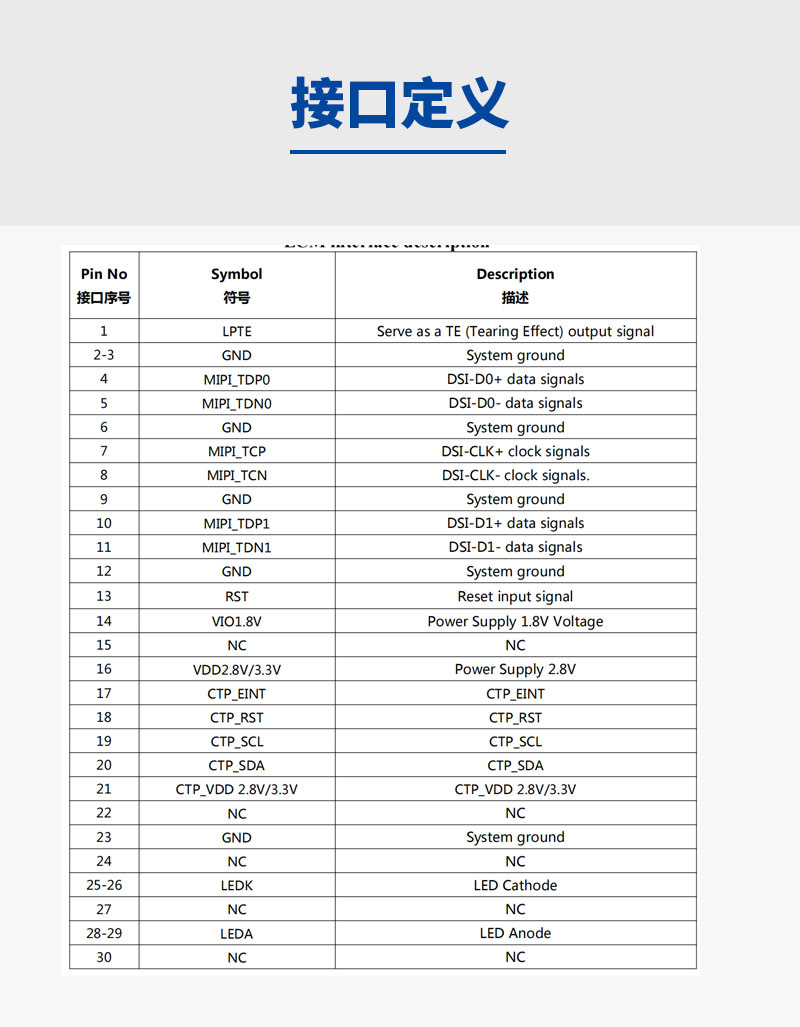

接口定义

1 LPTE Serve as a TE (Tearing Effect) output signal
2-3 GND System ground
4 MIPI_TDP0 DSI-D0+ data signals
5 MIPI_TDN0 DSI-D0- data signals
6 GND System ground
7 MIPI_TCP DSI-CLK+ clock signals
8 MIPI_TCN DSI-CLK- clock signals. 9 GND System ground
10 MIPI_TDP1 DSI-D1+ data signals
11 MIPI_TDN1 DSI-D1- data signals
12 GND System ground
13 RST Reset input signal
14 VIO1.8V Power Supply 1.8V Voltage
15 NC NC
16 VDD2.8V/3.3V Power Supply 2.8V
17 CTP_EINT CTP_EINT
18 CTP_RST CTP_RST
19 CTP_SCL CTP_SCL
20 CTP_SDA CTP_SDA
21 CTP_VDD 2.8V/3.3V CTP_VDD 2.8V/3.3V
22 NC NC
23 GND System ground
24 NC NC
25-26 LEDK LED Cathode
27 NC NC
28-29 LEDA LED Anode
30 NC NC
