宇锡2.8寸-40℃工作，全国化，高亮屏，SPI低温显示屏

《翠微山居诗·其九》

朝见花开满树红，暮见花落树还空。
若将花比人间事，花与人间事一同。

仅仅一天之间，从花开的繁盛到花落的空寂，这种强烈的反差，直观地展现了花开花落的迅速与无常。
花的生命在这朝暮之间，经历了从盛到衰的巨大转变，让人不禁唏嘘人生的多变与起伏。

液晶显示屏也是各有特点，都不完美，给产品家带来了很多疑惑，怀疑人生。有的尺寸很好，接口对不上。有的接口很好，分辨率不行。有的分辨率，接口，尺寸都好，停产了或者不是全国产化ZZKK的。有的指标都满足，就是产品太贵。

深圳宇锡沉淀多年，人员，产品，设备都配置齐全，经历过人生的不完美，总是想把液晶屏做完美。功夫不负有心人，今天推出一款“绝唱”:2.8寸，240*320分辨率，800nit亮度阳光下可视，满足全国产化需求，满足电磁兼容，满足-40℃低温工作，-55℃低温储存。非常容易驱动的SPI接口屏幕。

应用场景：军工电台、农用设备、户外仪器仪表、‌卫星通信设备‌、‌工业控制‌、‌医疗设备‌、‌车载电子‌

欢迎有定制类需求的客户，联系宇锡，一起探究人生的不完美，一起专研完美的产品。

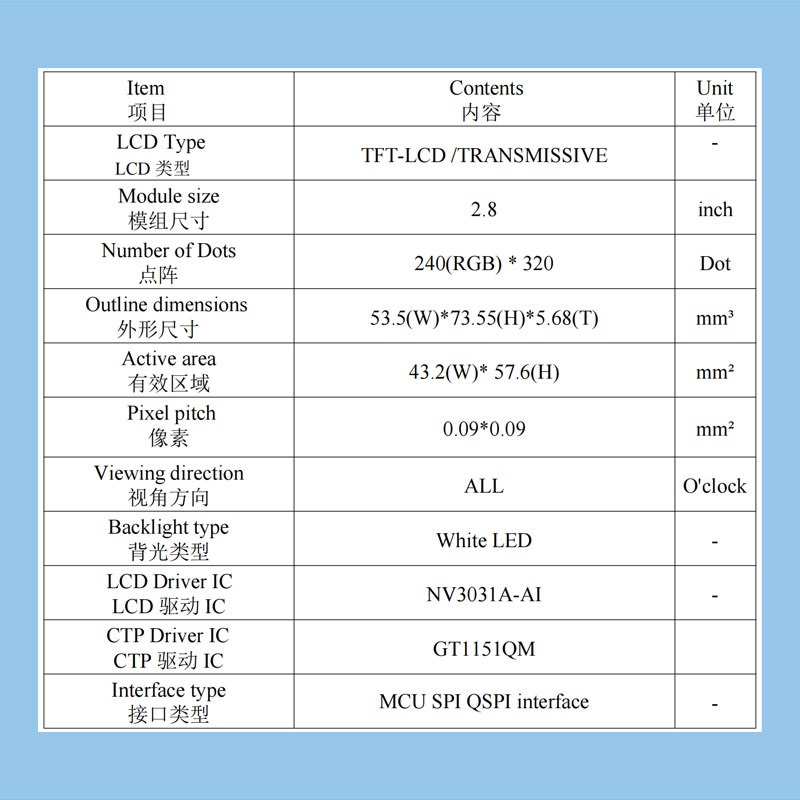

基本描述

产品型号 YX28088ACT
LCD 类型TFT-LCD /TRANSMISSIVE
模组尺寸 2.8 inch
点阵 240(RGB) * 320 Dot
外形尺寸 53.5(W)*73.55(H)*5.68(T) mm³
有效区域 43.2(W)* 57.6(H) mm²
像素 0.09*0.09 mm²
视角方向 ALL O’clock
背光类型 White LED
LCD 驱动 IC NV3031A-AI
CTP 驱动 IC GT1151QM
接口类型MCU SPI QSPI interface

接口定义

1 GND Ground
2-5 IM0-IM3
6 RST Reset Signal pin (“Low” is enable)
7 CS Chip Selected (“Low” is enable)
8 DC/SCL Display Data/Command Selection Line/Serial Clock
9 WR/QSPI2/DC_SPI
Write enable clock input pin /Quad Serial Peripheral
Interface/Serial Peripheral Interface
10 RD Read Control Line
11 GND Ground
12 SDA/SDI(QSPI1) Serial Data Input Pin/Quad Serial Peripheral Interfac
13 SDO Spi date output pin
14 TE
Tearing effect output pin to synchronize MPU to frame
writing,activated by S/W command. When this pin is
not activated, this pin is low. 15 DB0 Data Pin/Quad Serial Peripheral Interface
16 DB1 Data Pin/Quad Serial Peripheral Interface
17~23 DB2-DB8 Data Pin
24 GND Ground
25 VDDI Power supply(1.8)
26 VCI Power supply(2.8)
27 GND Ground
28 LEDA Backlight LED Athode. 29-32 LEDK Backlight LED Cathode. 33 GND Ground
34 TP_VCC CTP Power Supply for Analog Circuits
35 XL/TP-INT_1.8V CTP External interrupt to the host
36 YU/TP-SDA_1.8V CTP I2C data input and output
37 XR/TP-SCL_1.8V CTP I2C clock input
38 YD/TP-RST_1.8V CTP External Reset, Low is active
39 LCD_ID LCD_ID
40 GND Ground
