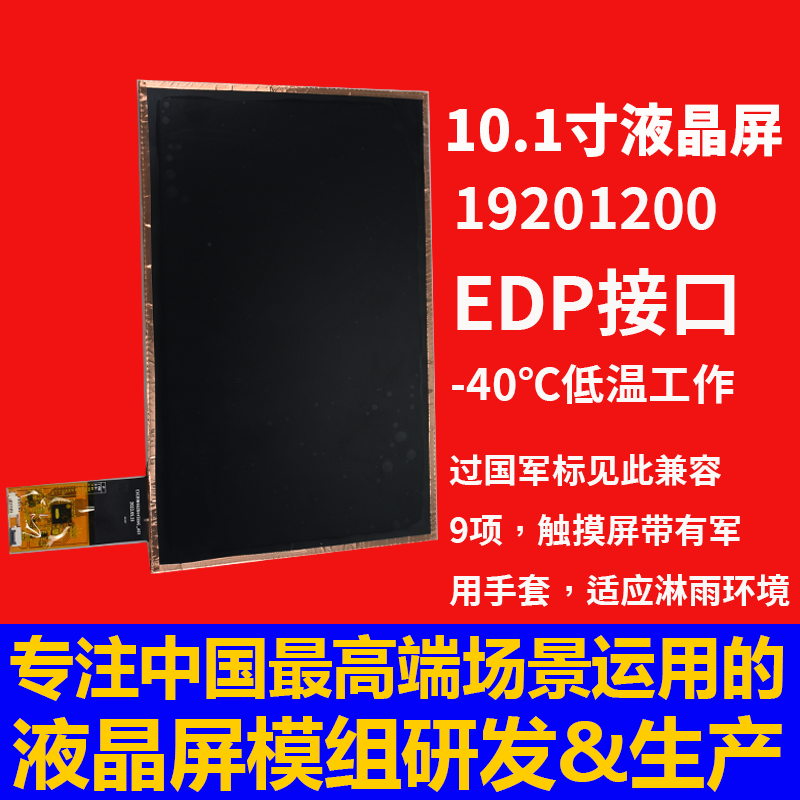

宇锡10.1寸EDP接口 1920*1200 触摸屏带有军用手套 -40℃低温工作屏

能扛事，才是才华横溢！
深圳宇锡前身深圳飞尔，弥留屏行业15年。
过客多则几千人，少也几百人。聪明的人很多，能说会道的人很多，顺境一起风花雪月的人很多，但是真正有困难的时候，能扛事的就寥寥无几了。

我们需要的，正是相互能扛事的人。所以能扛事，才是才华横溢！

深圳宇锡专注中国最高端场景运用的液晶屏模组研发&生产。

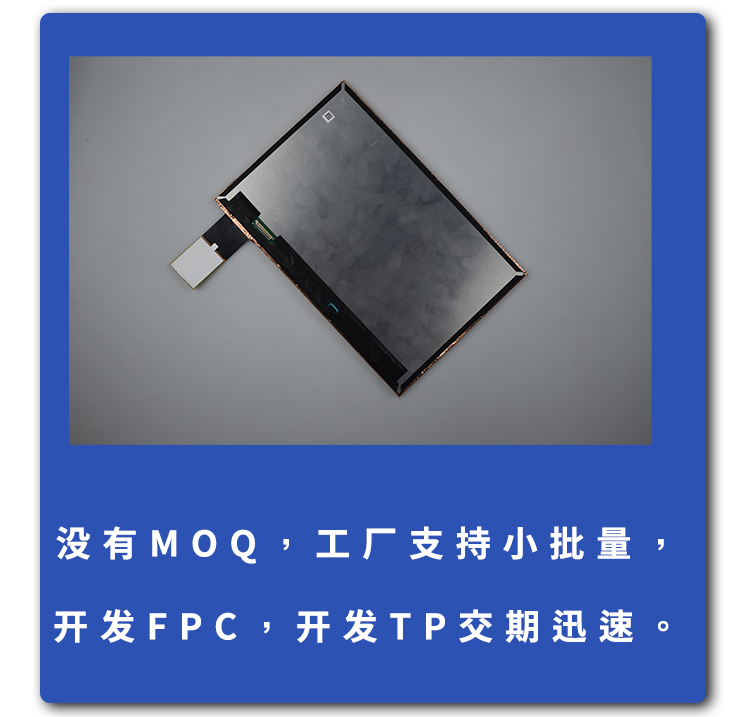

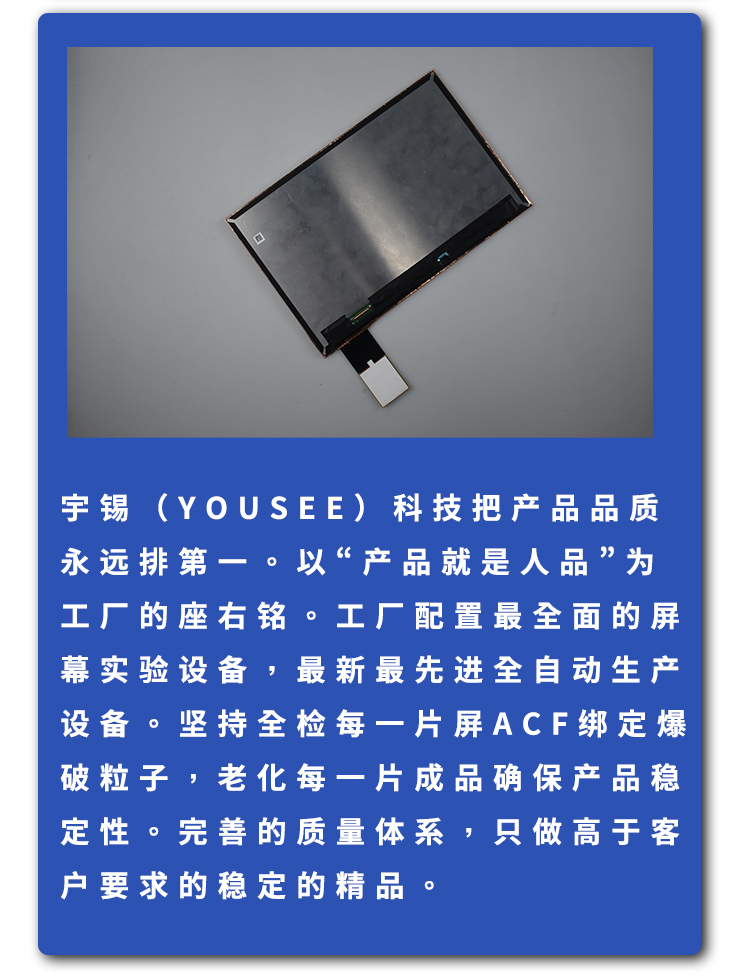

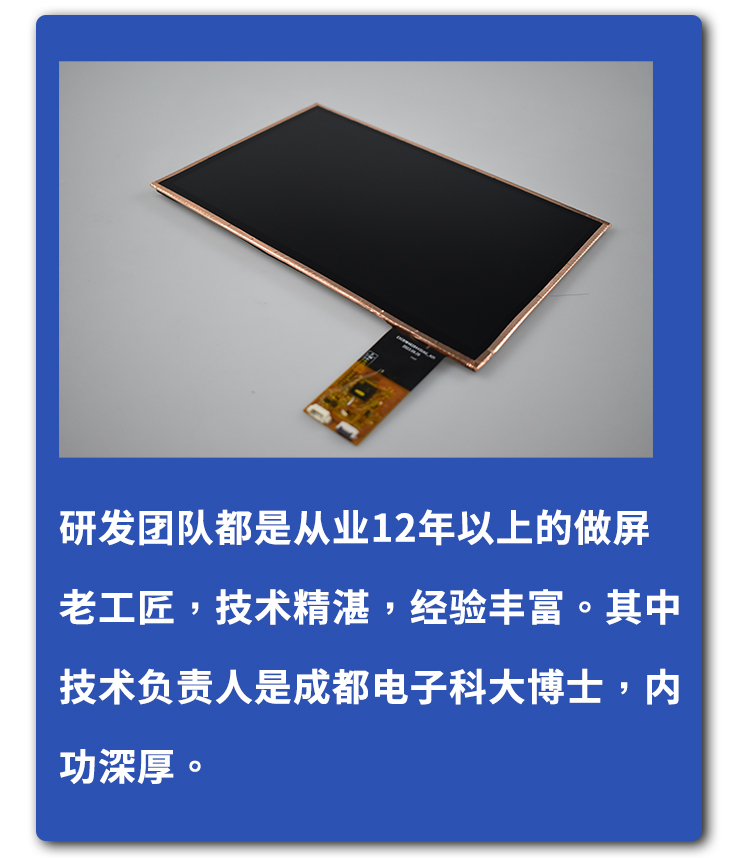

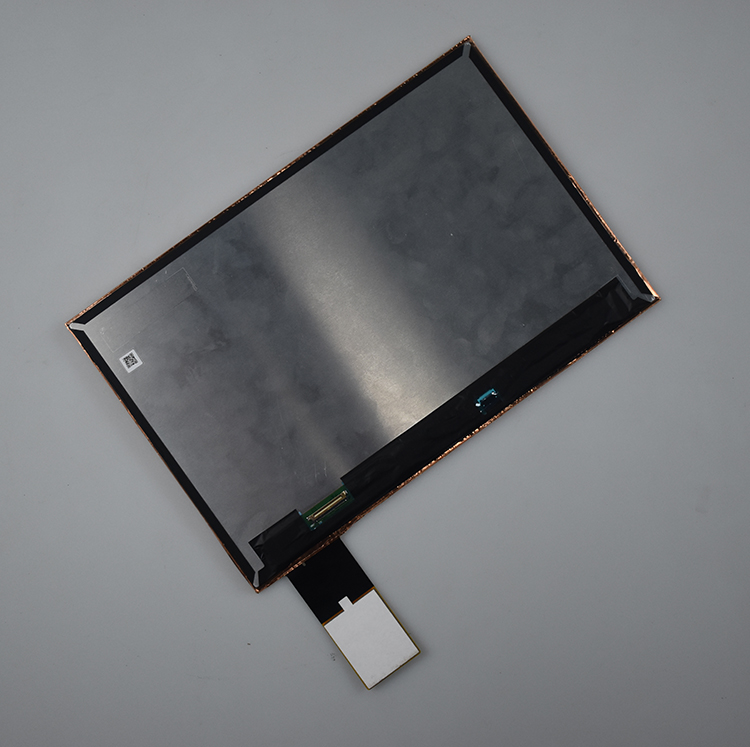

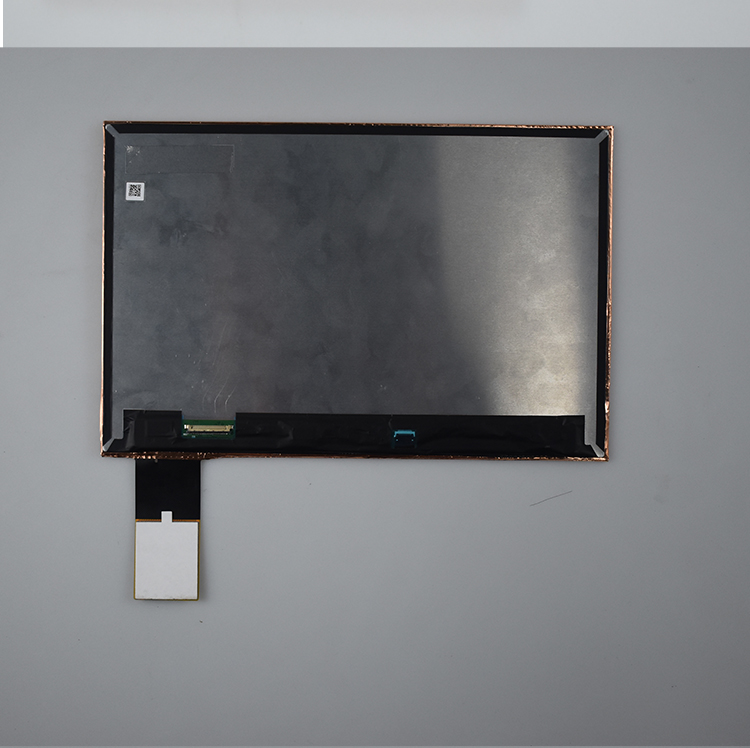

最近一款10.1寸EDP接口，-40℃低温工作，全国产屏幕，贴合全国产屏蔽，贴合全国产化触摸屏。抗住了10几个研究所，实验考验，经过7次改硬件，最终定型。满足电磁兼容，满足阳光下可视，满足高对比，高色域，高背光亮度均一性。特别是-40℃不加热的相对优异的表现。导致这款产品总成，10多家研究所定型，批量。这个总成分辨率是1920*1200分辨率。触摸调试了手套模式和淋雨模式。

欢迎有需求高端场景运用的液晶屏模组，联系我们。我们不做显示器，只做显示器厂家的配套。我们愿意成为配套，不会直接冲到台前。

屏幕参数

LCD 类型 TFT-LCD /TRANSMISSIVE
模组尺寸 10.1 inch
点阵 1920(RGB) * 1200 Dot
外形尺寸 232(W)* 152.9(H)*4.88(T) mm³
有效区域 216.576(W)* 135.36(H) mm²
像素 0.1128*0.1128 mm²
视角方向 All O’clock
背光类型 White LED
LCD 驱动 IC /
接口类型 EDP interface

接口定义

Pin No. Symbol Description remark
1 NC NC
2 H_GND High Speed Ground
3 Lane 1_N eDP Lane 1 Negative Data Input
4 Lane 1_P eDP Lane 1 Positive Data Input
5 H_GND High Speed Ground
6 Lane 0_N eDP Lane 0 Negative Data Input
7 Lane 0_P eDP Lane 0 Positive Data Input
8 H_GND High Speed Ground
9 AUX_CH_P eDP AUX Positive Channel
10 AUX_CH_N eDP AUX Negative Channel
11 H_GND High Speed Ground
12 LCD_VCC Power Supply,3.3V(typ.)
13 LCD_VCC Power Supply,3.3V(typ.)
14 NC NC
15 LCD_GND Ground
16 LCD_GND Ground
17 HPD Hot plug detect output
18 VLED- Ground
19 VLED- Ground
20 VLED- Ground
21 VLED- Ground
22 LED_EN LED enable pin(+3.3V Input)
23 LED_PWM System PWM Signal Input
24 NC NC
25 NC NC
26 VLED+ LED Power Supply 11.4V~12.6V(typ:12V)
27 VLED+ LED Power Supply 11.4V~12.6V(typ:12V)
28 VLED+ LED Power Supply11.4V~12.6VV(typ:12V)
29 VLED+ LED Power Supply 11.4V~12.6V(typ:12V)
30 NC NC
