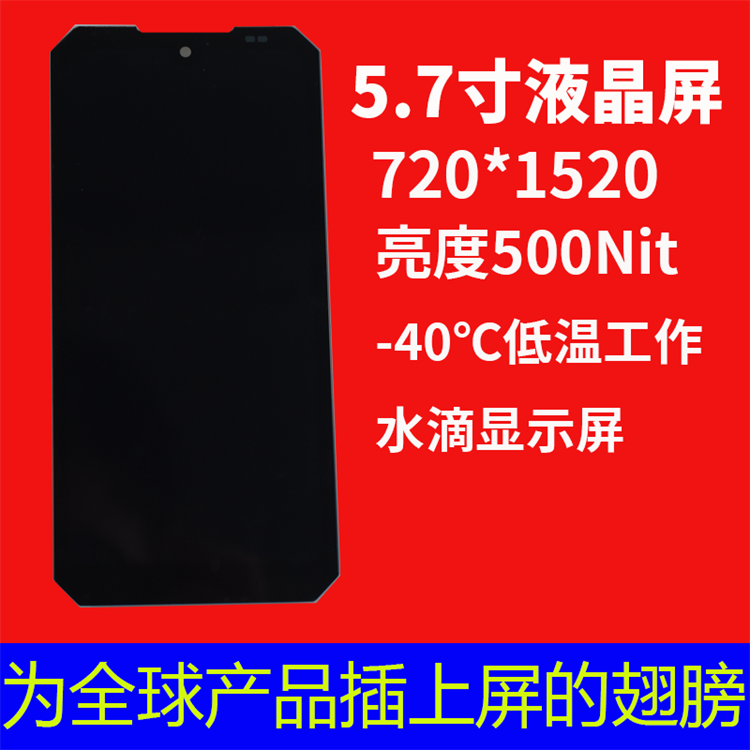

宇锡:5.7寸 720*1520 水滴显示屏 亮度500Nit总成 ，-40℃低温工作屏

靠谱的屏厂，有三个特点:

1，尽心尽力，做事踏实
2，信守承诺，说到做到
3，注重细节，精益求精

深圳宇锡定位:
专注中国最高端场景运用的液晶屏模组研发&生产
学习，成为一家靠谱的屏厂。

今天发布的是一款海方向的，低成本的，一款手持终端液晶屏模组。
分辨率是720*1520水滴，Mipi接口屏。满足GJB电磁兼容，定制高亮背光满足阳光下可视，-40℃低温工作。可以定制全国产化触控IC的Tp配套。可以定制屏蔽玻璃。全贴合工序也是宇锡工厂自己完成。

基本描述

LCD 类型 TFT-LCD
模组尺寸 5.7 inch
点阵 720(RGB) * 1520 Dot

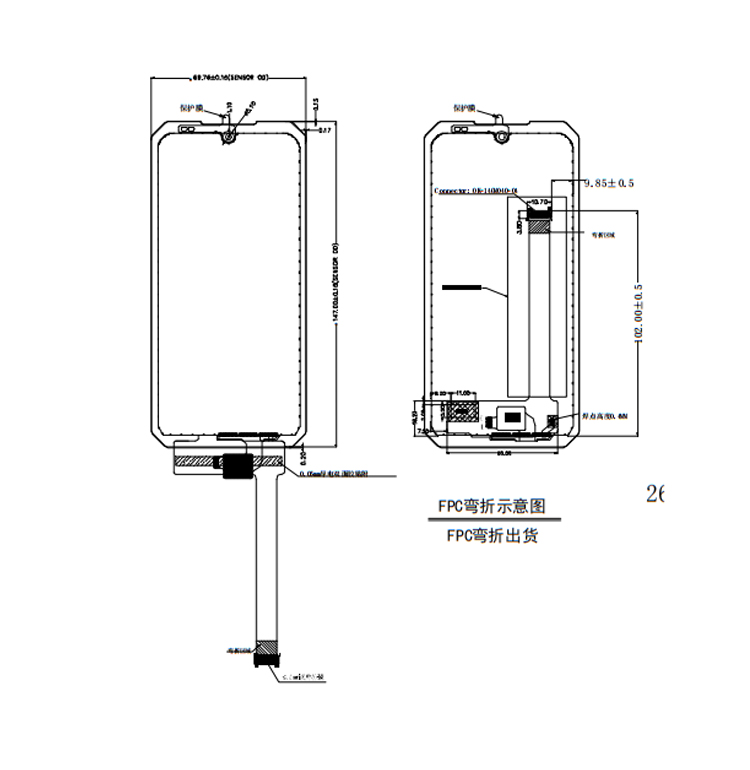

外形尺寸 70.1(W)* 147.3(H)*3.25(T) mm³
有效区域 62.1(W)* 131.1(H) mm²
像素 0.08625*0.08625 mm²
视角方向 All O’clock
背光类型 White LED
LCD 驱动 IC ST7703
接口类型 MIPI

接口定义

1-7 NC NC
8 TE TE PIN
9 GND System ground
10 D3P DSI-D3+ data signals
11 D3N DSI-D3- data signals
12 GND System ground
13 D0P DSI-D0+ data signals
14 D0N DSI-D0- data signals
15 GND System ground
16 CLKP DSI-CLK+ clock signals
17 CLKN DSI-CLK- clock signals
18 GND System ground
19 D1P DSI-D1+ data signals
20 D1N DSI-D1- data signals
21 D2P DSI-D2+ data signals
22 D2N DSI-D2- data signals
23 GND System ground
24 REST Reset input signal
25 VDDI Power Supply 1.8V Voltage
26 AVEE Power Supply -5V
27 LCD_VDD2.8V Power Supply 2.8V
28 TP_INT TP_INT
29 TP_RST TP_RST
30 TP_SCL TP_SCL
31 TP_SDA TP_SDA
32 TP_VDD TP_VDD
33 AVDD Power Supply +5V
34 LCD_ID LCD_ID
35 NC NC
36-37 LEDK LED Cathode
38 NC NC
39-40 LEDA LED Anode
