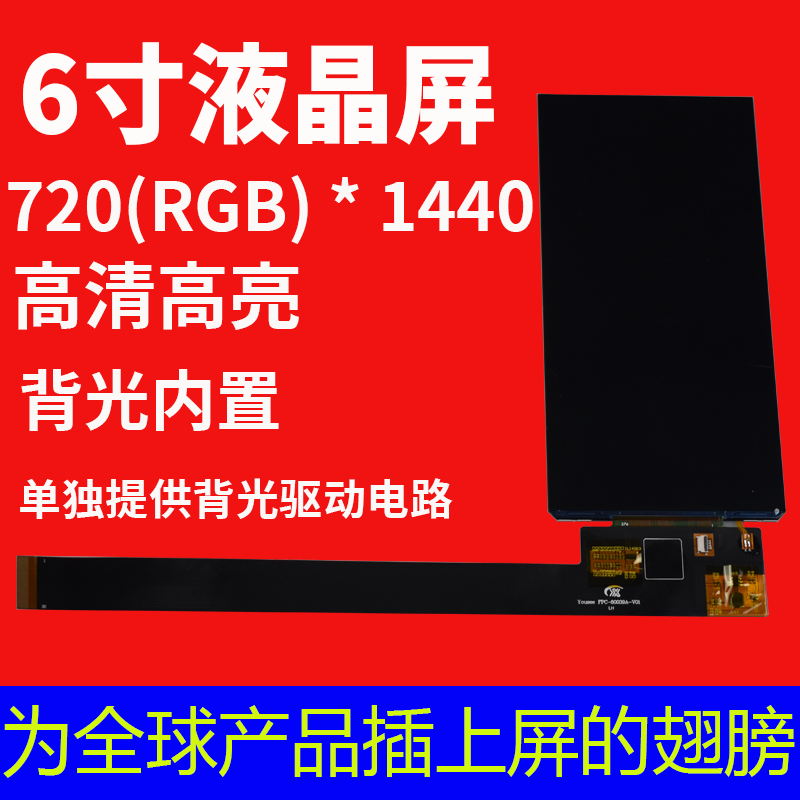

6.0寸液晶屏720*1440，高清高亮，背光内置，单独提供背光驱动电路

在现代科技的推动下，液晶屏幕已经成为我们日常生活中不可或缺的一部分。无论是智能手机、平板电脑、电子书阅读器还是其他便携设备，高品质的液晶屏幕都是确保视觉体验的关键因素之一。为了满足不同应用领域的需求，一款新的6寸液晶屏720*1440，高清高亮，背光内置，并单独提供背光驱动电路的解决方案应运而生。

1、高清高亮度：为优质视觉提供支持

这款6寸液晶屏以720*1440分辨率提供了高清晰度的视觉效果。这意味着用户可以在屏幕上欣赏到清晰锐利的图像和文本，无论是观看高清视频、浏览网页还是阅读电子书，都能够享受到卓越的视觉体验。

此外，高亮度是这款液晶屏的另一个显著特点。高亮度屏幕能够在各种光照条件下提供清晰可见的显示效果，无论是在室内光线充足的环境还是户外阳光强烈的情况下，屏幕都能够表现出色。这对于便携设备来说尤为重要，因为用户可能会在不同的环境中使用这些设备。

2、背光内置：简化设计，提高可靠性

这款6寸液晶屏的背光内置，这意味着不再需要额外的外部背光驱动电路。通常，液晶屏需要外部的背光源，而这一解决方案将背光集成到屏幕内部，简化了设计，降低了设备的复杂性。此外，内置背光还有助于减少能耗，提高设备的电池寿命。

3、单独提供背光驱动电路：灵活性与定制化

虽然背光内置，但这款液晶屏还单独提供背光驱动电路。这意味着用户可以根据自己的需求和应用场景选择合适的背光驱动电路，以满足特定要求。这种灵活性使这款液晶屏适用于各种不同的应用，从智能手机到工业控制设备，都能够找到定制化的解决方案。

4、技术规格：适用于多种应用场景

这款6寸液晶屏的技术规格包括：

– 视角方向：All，确保用户在不同角度下都能够获得清晰的显示效果。
– 背光类型：LED，提供高亮度和节能的背光源。
– LCD驱动IC：采用ILI9881C，保证屏幕的高性能和可靠性。
– 接口类型：MIPI，为设备提供高速数据传输和稳定连接。

5、多用途应用：从消费电子到工业设备

这款6寸液晶屏适用于多种应用场景。在消费电子领域，它可以用于智能手机、平板电脑、电子书阅读器等便携设备，提供高清、高亮的视觉效果。在工业设备中，它可以用于工业控制面板、仪器仪表等应用，确保操作者能够清晰地监视和控制设备。

基本描述

LCD 类型 TFT-LCD
模组尺寸 6.0 inch
点阵 720(RGB) * 1440 Dot
外形尺寸 70.3(W)*142.55(H)*1.7(T) mm³
有效区域 68.04(W)* 136.08(H) mm²
像素 0.0945*0.0945 mm²
视角方向 All O’clock
背光类型 White LED
LCD 驱动 IC ILI9881C
接口类型 MIPI interface

接口定义

1 GND System ground
2 D0N DSI-D0- data signals
3 D0P DSI-D0+ data signals
4 GND System ground
5 D1N DSI-D1- data signals
6 D1P DSI-D1+ data signals
7 GND System ground
8 CLKN DSI-CLK- clock signals
9 CLKP DSI-CLK+ clock signals
10 GND System ground
11 D2N DSI-D2- data signals
12 D2P DSI-D2+ data signals
13 GND System ground
14 D3N DSI-D3- data signals
15 D3P DSI-D3+ data signals
16 GND System ground
17 PWM PWM
18 TE TE PIN
19 VCC Power Supply 2.8V
20 RST Reset input signal
21 ID LCM ID
22 PWREN Chip Enable (Active High)
23 TP_SCL I2C clock input
24 TP_SDA I2C data input and output
25 TP_INT External interrupt to the host
26 TP_RST External Reset, Low is active
27 GND System ground
28 +5V Power supply for analog 5V
29 +5V Power supply for analog 5V
30 +5V Power supply for analog 5V
