深圳宇锡科技瞄准15.6寸中大尺寸液晶显示屏带触摸屏加固

深圳宇锡科技瞄准15.6寸中大尺寸液晶显示屏带触摸屏加固

我们的屏幕来源有两种,一种是购买国产化原装FOG装配高亮背光。或者购买单玻璃,单IC,我们设计全国化FPC或者T—Con自己绑定成FOG。然后装配高亮的背光。做到全国产化,阳光下可视。

中大尺寸加固屏,我们定制全国化触控IC的触摸屏配套,可以定制USB接口。最近,很多项目都涉及电容主动笔。我们深圳宇锡科技,都已经成熟调试配套,且量产。在低温使用环境,手套不方便的时候,可以拿电容主动笔进行操作。

深圳宇锡,中大尺寸-40℃低温工作液晶屏定制。我们采用了水胶贴合工艺,永久不发黄。且有成熟的电磁屏蔽膜配套。
中途有很多调试,适配问题,我们都可以配套搞定。

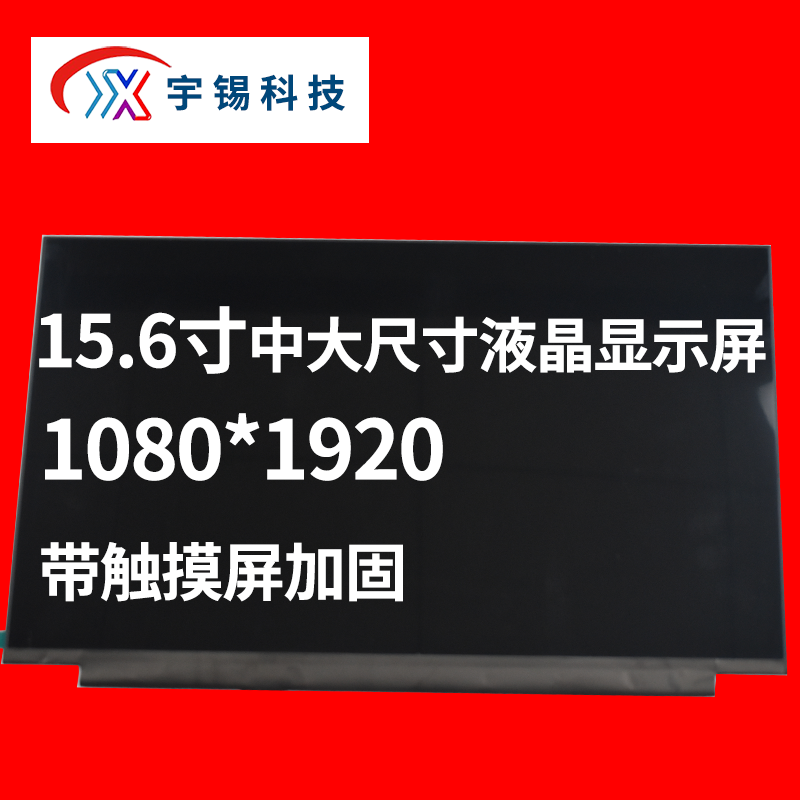

今天推荐的是深圳宇锡15.6寸,1080*1920分辨率,EDP接口。可以定制成1000亮度单屏,总成700-800nit亮度,阳光下可视。可以在不加热情况,-40℃启动。配备电磁膜,可以满足GJB电磁兼容,广泛用于,海,陆,空,天,电,各军种智能化显控终端。

屏幕参数

LCD size 15.6 inch
Resolution 1920 × RGB ×1080
Pixel Arrangement RGB
Model Type FOB
TFT Technology a-Si
Display mode FFS, Normally Black —
Active Area 344.16 (H)×193.59 (V) mm
pixel pitch 179.25(H)×179.25(V) um
Display Colors 16. M(6bit+)5& )
Contrast Ratio 1200:1(Typ) @CSOT BL (2)
Color Gamut NTSC 45% (Typ)@CSOT BL
Transmission 6.20%@CSOT BL %
Surface treatment(UP) Anti-Glare — Pol.
Interface eDP 1.2 2 lane@2.7G
HDR function NA –
Method of Inversion 2 dot inversion˄ dual gate˅
Power consumption of Panel 750(Max.) mW 3.3V@Mosaic
Weight (TBD) g

引脚定义

4.2 INTERFACE CONNECTIONS
PIN ASSIGNMENT
Pin Symbol Description Note
1 NC No Connection ˈPlease let it open (2)
2 H_GND High Speed Ground
3 ML1- Complement Signal-Lane 1
4 ML1+ True Signal-Main Lane 1
5 H_GND High Speed Ground
6 ML0- Complement Signal-Lane 0
7 ML0+ True Signal-Main Lane 0
8 H_GND High Speed Ground
9 AUX+ True Signal-Auxiliary Channel
10 AUX- Complement Signal-Auxiliary Channel
11 H_GND High Speed Ground
12 VCCS Power Supply +3.3V (typical)
13 VCCS Power Supply +3.3V (typical)
14 BIST Built-In Self Test (active high)
15 GND Ground
16 GND Ground
17 HPD Hot Plug Detect
18 BL_GND BL Ground
19 BL_GND BL Ground
20 BL_GND BL Ground
21 BL_GND BL Ground
22 LED_EN BL_Enable Signal of LED Converter
23 LED_PWM PWM Dimming Control Signal of LED Converter
24 NC No Connection ˈPlease let it open (2)
25 NC No Connection ˈPlease let it open (2)
26 LED_VCCS LED Power Supply
27 LED_VCCS LED Power Supply
28 LED_VCCS LED Power Supply
29 LED_VCCS LED Power Supply
30 NC No Connection (Reserve)
