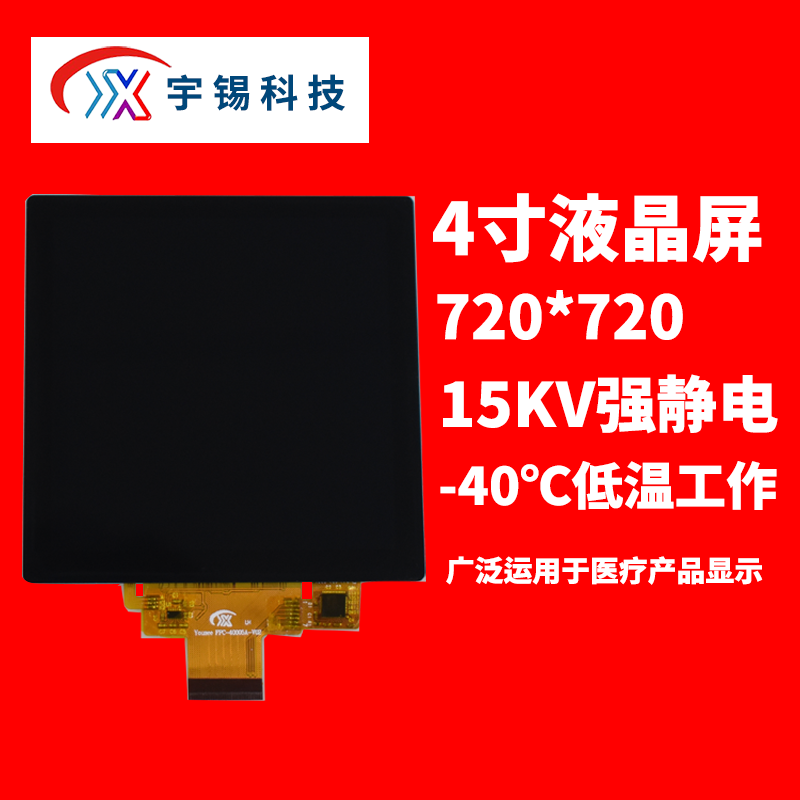

宇锡科技4寸方屏720*720分辨率mipi，15KV强静电，医疗屏幕总成
深圳宇锡方屏系列是一系列布局齐全的显示屏产品，涵盖了多种尺寸和分辨率选项，以满足不同应用领域的需求。具体规格如下：
1. 3.4寸 480*480 RGB/Mipi接口显示屏：这款正方形显示屏尺寸为3.4寸，分辨率为480*480，可支持RGB/Mipi接口，为项目提供了多种接口选择。
2. 4寸 320*320 可定制SPI接口显示屏：4寸尺寸的显示屏分辨率为320*320，并且支持SPI接口，用户可以根据具体需求进行定制，提供了更大的灵活性。

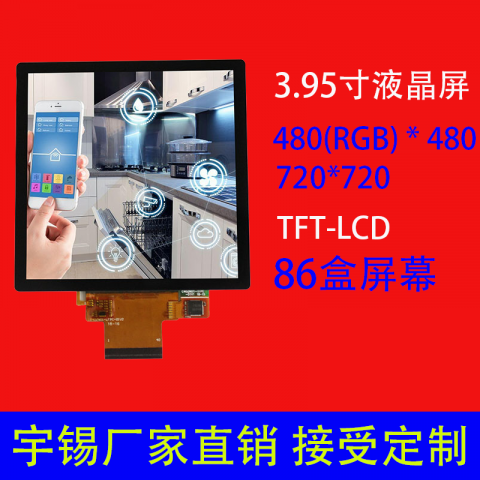

3. 4寸 480*480 RGB/MIPI接口显示屏：另一种4寸尺寸的显示屏，分辨率为480*480，同样支持RGB/MIPI接口，适用于多种应用场景。

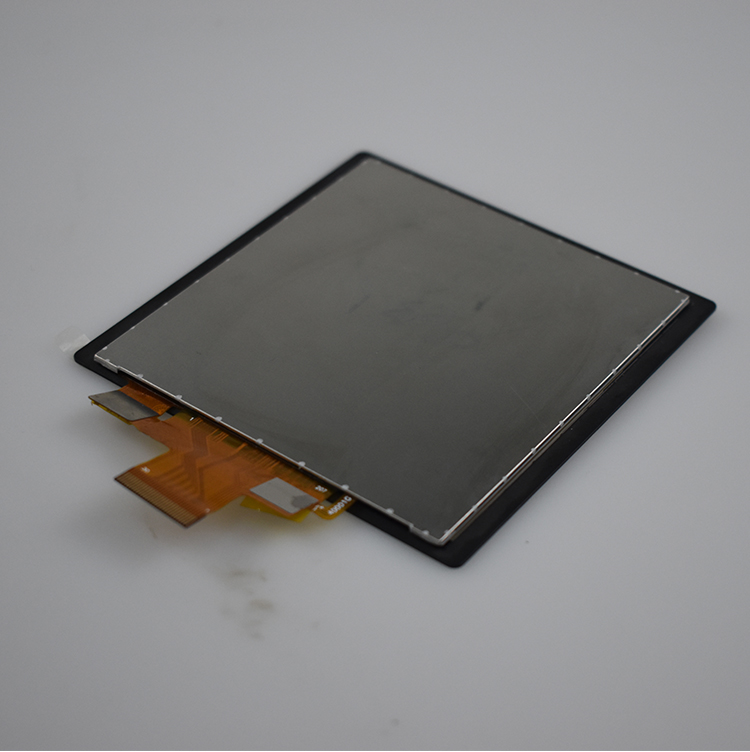

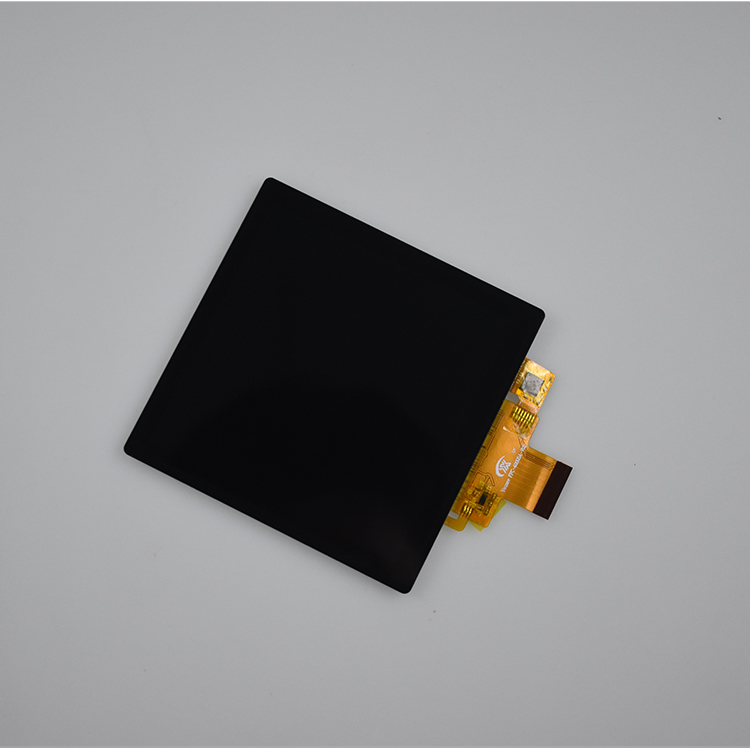

4. 4寸 720*720 RGB/Mipi接口显示屏：这款4寸显示屏的分辨率为720*720，同样支持RGB/Mipi接口，为用户提供高分辨率的显示效果。
深圳宇锡方屏全系列产品都可以适配全国产化的IC芯片，这使得产品更加符合国内市场的需求，并为客户提供了更多选择。同时，这些显示屏还支持电容触摸技术，用户可以选择GG结构或者GFF结构，以满足不同触摸需求。
另外，这些显示屏的性能非常出色，可以在-40℃的低温环境下正常工作，保证了在恶劣气候条件下的可靠性和稳定性。
特别值得一提的是，4寸 720*720分辨率的显示屏还通过了与客户整机接触15kV静电测试，并成功应用于医疗产品显示器。这表明了产品在静电防护方面的可靠性和安全性，特别适合应用于对静电敏感的行业，如医疗设备。
总的来说，深圳宇锡方屏系列拥有广泛的规格选择和可靠的性能特点，为各类应用场景提供了高质量的显示解决方案。无论是工业控制、医疗设备还是其他领域，这些显示屏都能满足用户的需求，为产品提供优质的视觉体验。

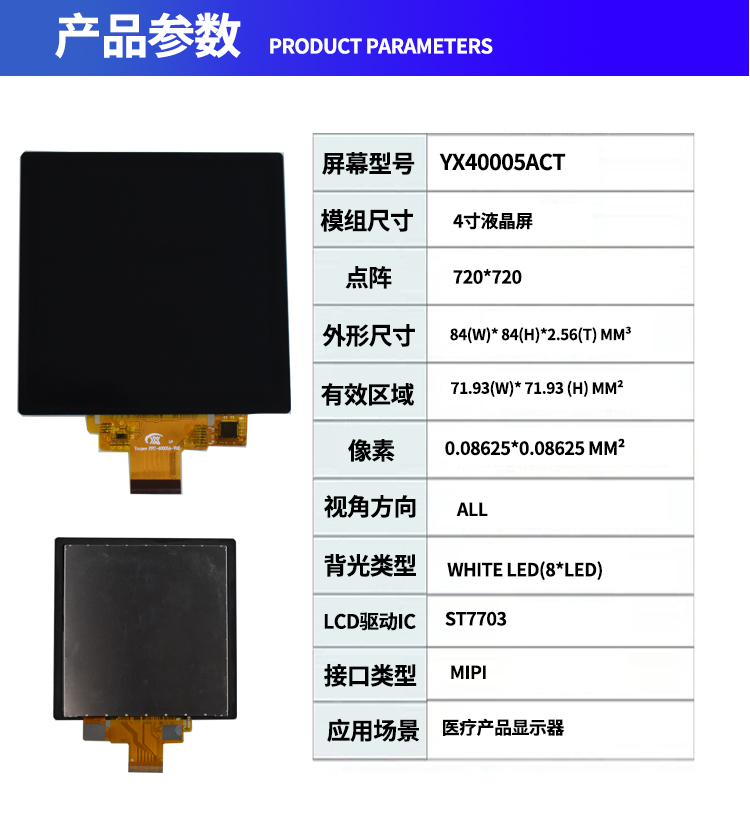

基本描述
LCD 类型 IPS TFT-LCD /TRANSMISSIVE
点阵 720(RGB) * 720 Dot

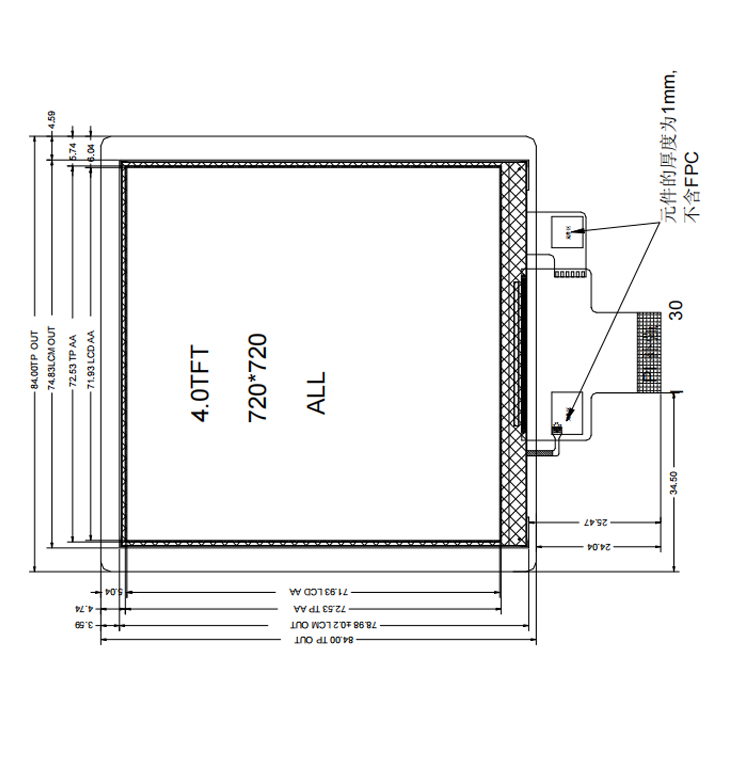

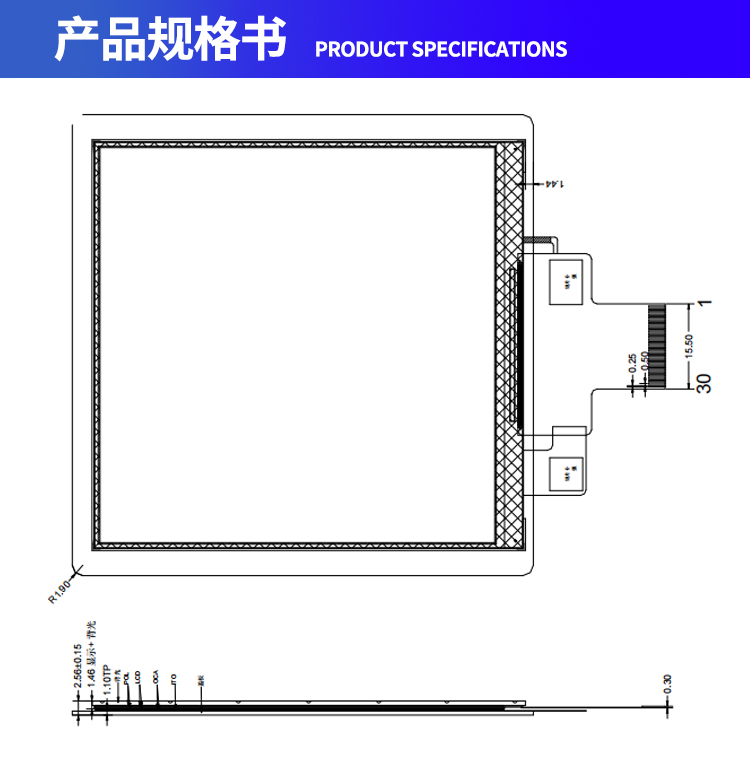

外形尺寸 84(W)* 84(H)*2.56(T) mm³
有效区域 71.93(W)* 71.93 (H) mm²
像素 0.08625*0.08625 mm²
模组尺寸 4.0 inch
视角方向 All view
背光类型 White LED(8*LED)
LCD 驱动 IC ST7703
接口类型 MIPI
接口定义
NO. PIN NAME Description
1 LED A LED ANODE
2 LED K1 LED CATHODE
3 LED K2 LED CATHODE
4 VCI Power supply
5 IOVCC Power supply
6 RESET Reset Signal ,Active Low
7 TE Tearing effect
8 PWM LCD backlight control PWM
9 GND Ground
10 D0P MIPI DSI differential data pair (Data lane 0)
11 D0N MIPI DSI differential data pair (Data lane 0)
12 GND Ground
13 D1P MIPI DSI differential data pair (Data lane 1)
14 D1N MIPI DSI differential data pair (Data lane 1)
15 GND Ground
16 CLKP MIPI DSI differential clock pair
17 CLKN MIPI DSI differential clock pair
18 GND Ground
19 D2P MIPI DSI differential data pair (Data lane 2)
20 D2N MIPI DSI differential data pair (Data lane 2)
21 GND Ground
22 D3P MIPI DSI differential data pair (Data lane 3)
23 D3N MIPI DSI differential data pair (Data lane 3)
24 GND Ground
25 TP_INT Touch Interrupt
26 TP_SDA Touch IIC Data signal
27 TP_SCL Touch IIC Clock signal
28 TP_RESET Touch Reset Signal
29 TP_VCI Touch Power supply
30 TP_IOVCC Use 1.8V or 3.3V,It must be same with user Touch IIC
I/O voltage
