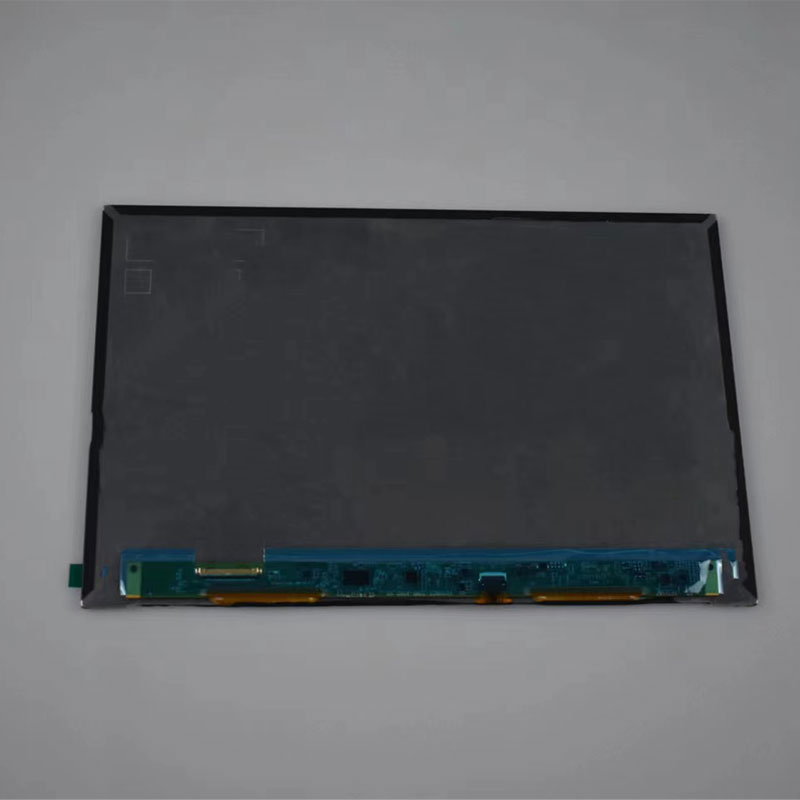

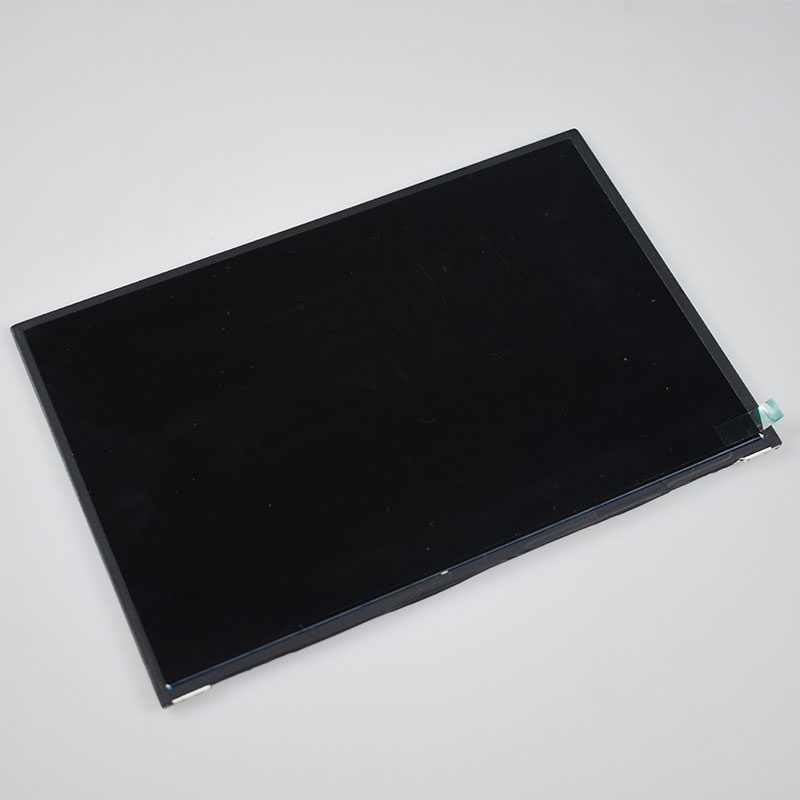

宇锡(Yousee)10.1寸1920*1200 EDP接口1000亮度阳光下可视屏幕总成

宇锡(Yousee)10.1寸1920*1200 EDP接口1000亮度阳光下可视屏幕总成

上天给我一双黑色眼睛
我却拿它寻找光明!

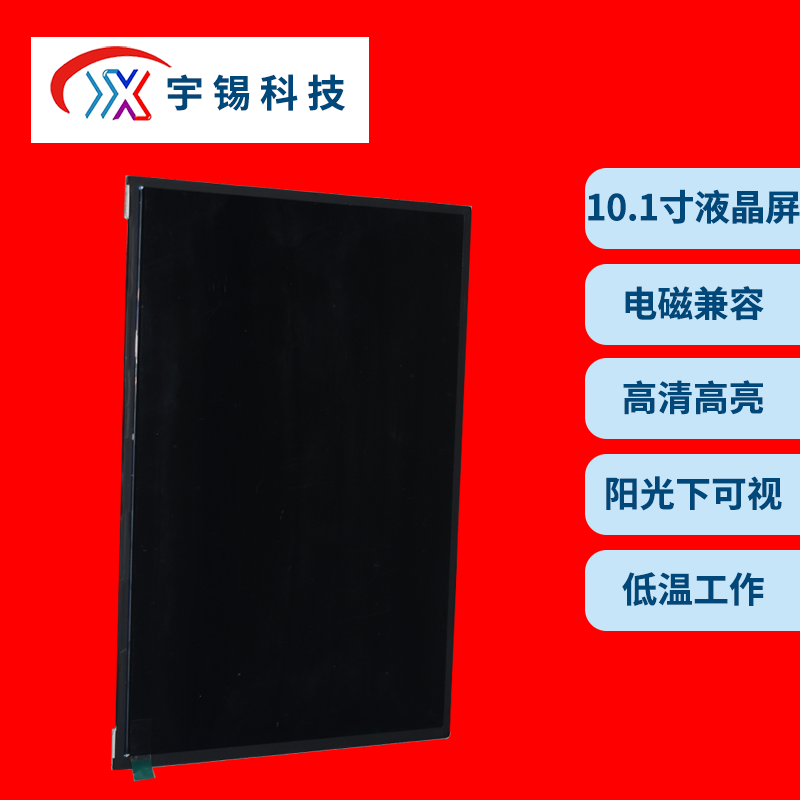

宇锡科技10.1寸 1920*1200 EDP接口,单屏1000nit亮度。定制屏蔽膜满足GJB电磁兼容,配触摸可以达到700以上总成亮度。完美达到阳光下可视的效果。这款寛温高亮屏幕总成,在不加热情况可以-30℃低温工作,在加热情况下可以-43℃低温工作。
深圳宇锡科技每一款屏幕,背光膜材,偏光片全部都满足双85的可靠性实验。我们配备3条屏幕全自动生产线,配备Aoi自动爆破粒子检测装备。确保产品的稳定性。

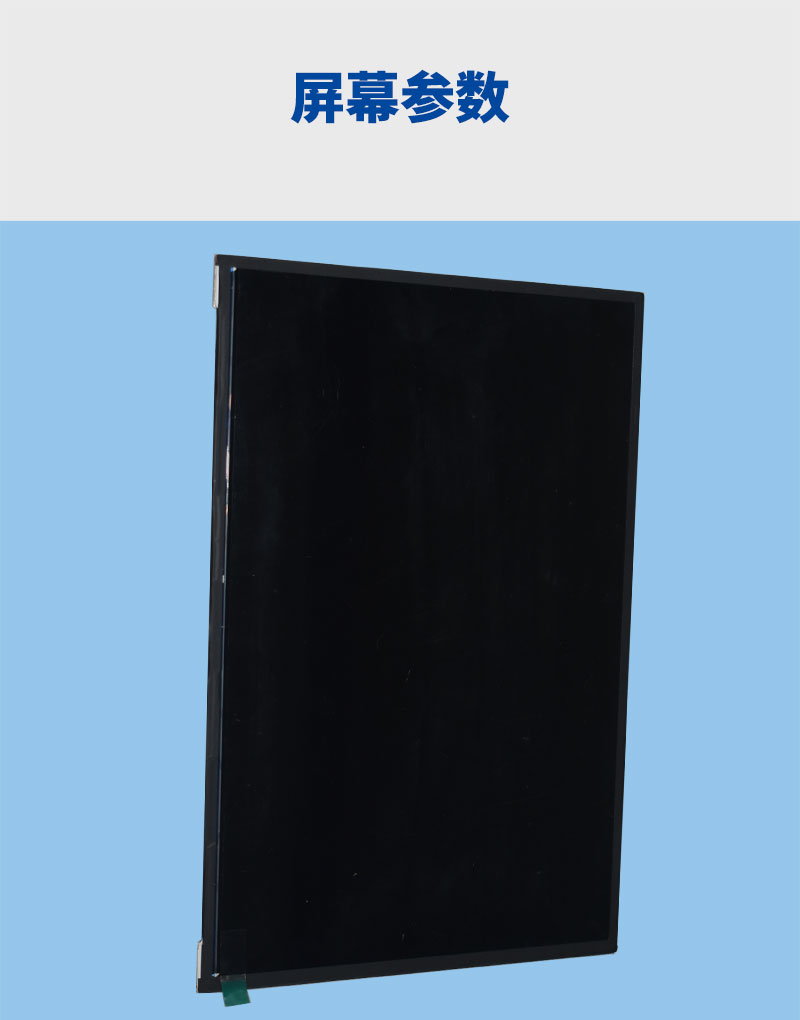

通用规范

活动区域216.576(H)ശ135.36(V)mm注释1.1
像素数1920(H)ശ 1200(V)像素
像素间距112.8(H)ശ 112.8(V)ȝ米
像素排列RGB垂直条纹
显示颜色16.2M颜色6bit+FRC
显示模式常黑
尺寸轮廓228ശ 148.8ശ 2.55毫米10.0最大值
重量待定g
表面处理Up-POL:3H硬质涂层,眩光
向下POL:清除
背光边缘侧,1-LED照明条类型40*LED

引脚定义

1 NC NC
2 H_GND High Speed Ground
3 Lane 1_N eDP Lane 1 Negative Data Input
4 Lane 1_P eDP Lane 1 Positive Data Input
5 H_GND High Speed Ground
6 Lane 0_N eDP Lane 0 Negative Data Input
7 Lane 0_P eDP Lane 0 Positive Data Input
8 H_GND High Speed Ground
9 AUX_CH_P eDP AUX Positive Channel
10 AUX_CH_N eDP AUX Negative Channel
11 H_GND High Speed Ground
12 LCD_VCC Power Supply,3.3V(typ.)
13 LCD_VCC Power Supply,3.3V(typ.)
14 NC NC
15 LCD_GND Ground
16 LCD_GND Ground
17 HPD Hot plug detect output
18 VLED- Ground
19 VLED- Ground
20 VLED- Ground
21 VLED- Ground
22 LED_EN LED enable pin(+3.3V Input)
23 LED_PWM System PWM Signal Input
24 NC NC
25 NC NC
26 VLED+ LED Power Supply 11.4V~12.6V(typ:12V)
27 VLED+ LED Power Supply 11.4V~12.6V(typ:12V)
28 VLED+ LED Power Supply11.4V~12.6VV(typ:12V)
29 VLED+ LED Power Supply 11.4V~12.6V(typ:12V)
30 NC NC
