宇锡（Yousee）6.3寸OLED1080*2340 -43℃低温工作阳光下可视屏

深圳市宇锡（Yousee）科技是液晶屏行业少有的三证齐全的军工级别液晶屏幕研发，生产一体的厂家。

我们的生产流程，严格按照国军标质量体系流程执行。我们宇锡（Yousee）做军工屏幕13年，参与了大量研究所，军队项目的研发和生产。尺寸从0.39寸到33寸单屏，带触摸，带屏蔽，带加热，带驱动板总成，都在出货。

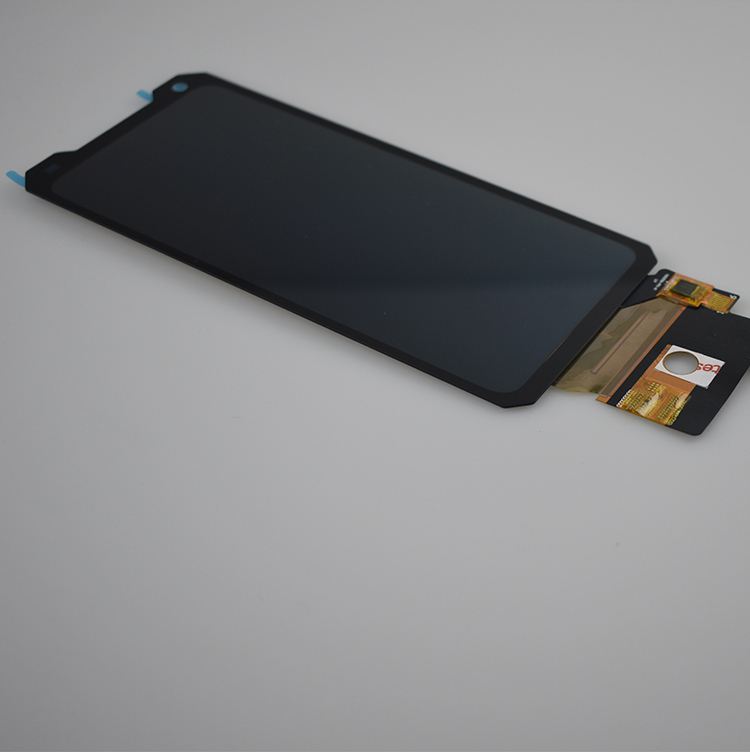

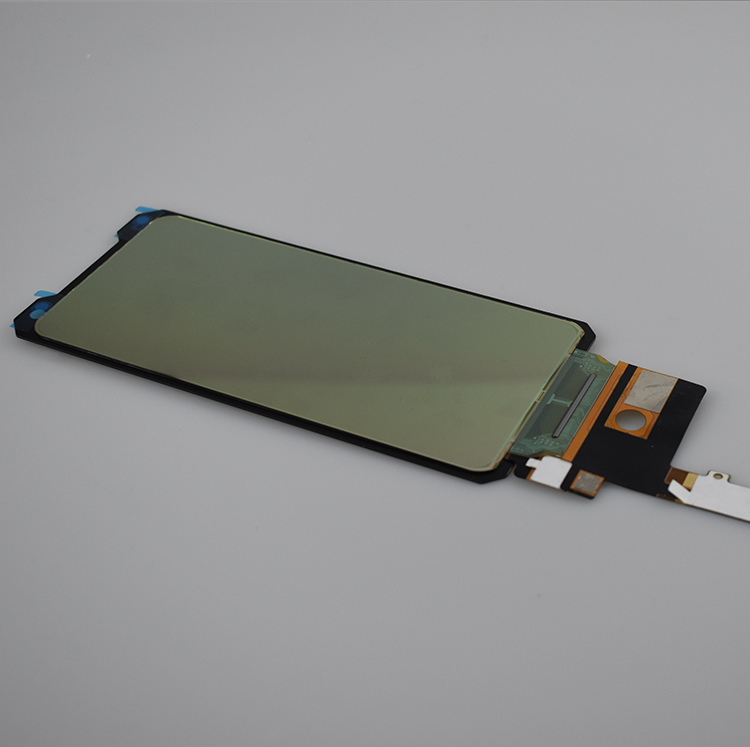

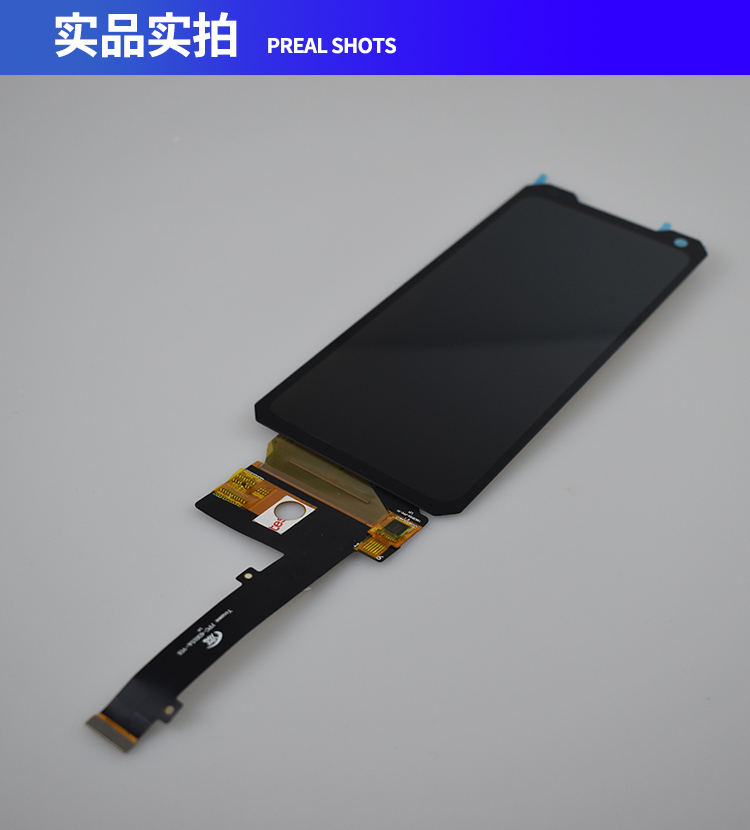

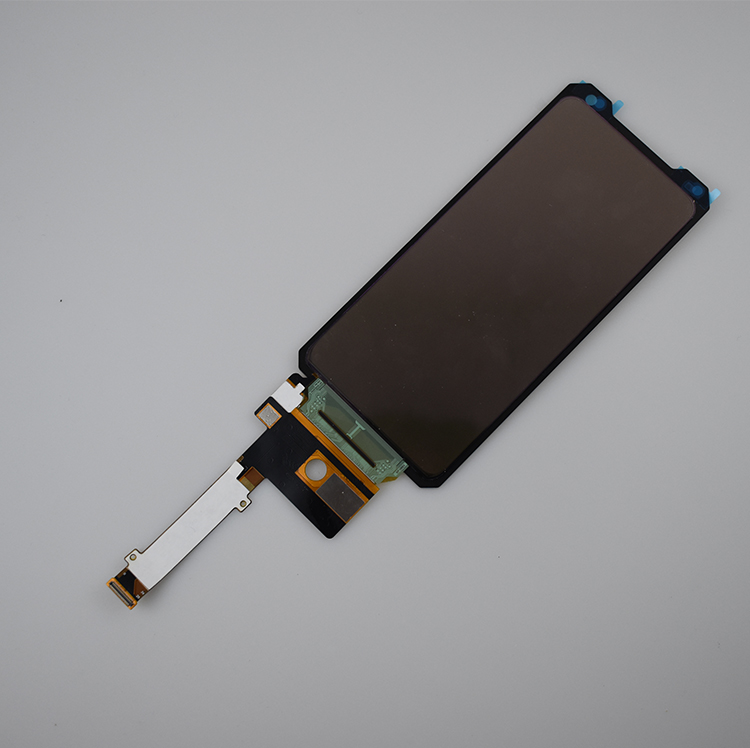

今天推荐是：6.3寸OLED，1080*2340分辨率，-43℃低温工作，阳光下可视屏。这款产品是MIPI接口。屏幕FPC，触摸屏都可以根据具体案例指标需求进行定制。触摸的屏的玻璃品牌主要用，旭硝子，康宁三代&五代，蓝宝石。蓝宝石可以过沙尘实验，但是重量容易超标。所以如果用蓝宝石设计盖板，壳料就要选择减重的金属材料。

这款产品，广泛用于，无人机遥控器，领航仪，军5G手持机，低轨卫星通讯终端，单兵通讯终端，穿墙雷达控制手柄等高端手持终端。

本产品的尺寸比较长，建议客户用点胶工艺设计总成点胶在金属壳之上，可以做到很好的防水。如果本款产品配备屏蔽膜，注意增加一层导电胶，用于屏蔽膜的接地处理达到国军标的电磁兼容。

我司有专业得博士团队，可以配合客户前期指标选型，配合客户结构设计，配合客户屏蔽效能，防水指标的实现。配合客户显示，天线，静电等指标的参数达标。我们嫣然不是一家单纯的屏厂，更是研究所，高端定制客户亲密的战友。我们在保密的前提，在深圳强大供应链的帮助之下，在宇锡13年定制屏的经验之下，在客户各种专家博士的指导之下，在我们日日夜夜耕耘努力之下。配合客户一起，越过一座座产品研发的山丘。

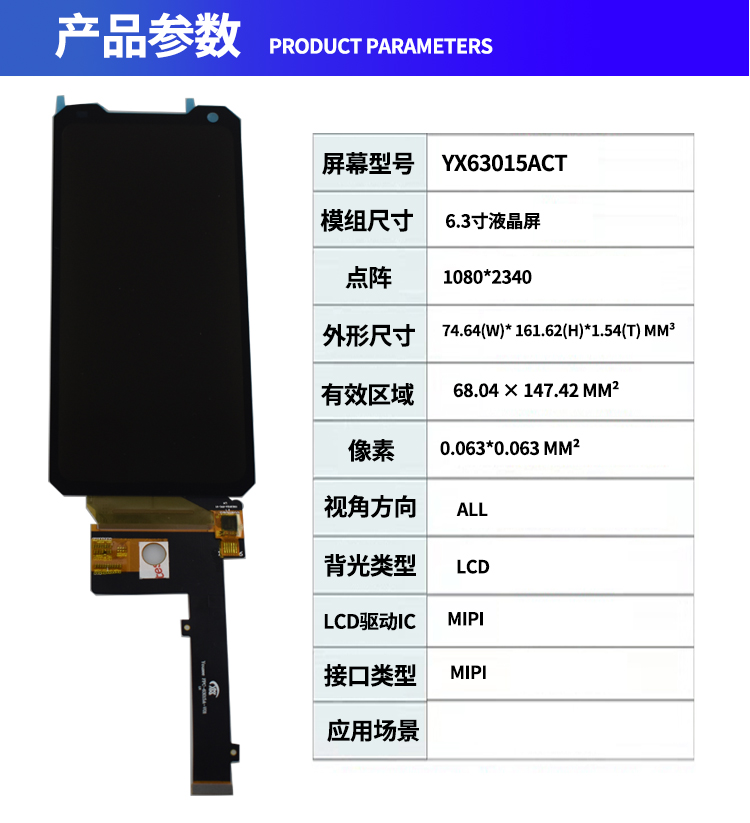

基本描述

LCD 类型 AM OLED
模组尺寸 6.39 inch
点阵 1080(W) x RGB x 2340(H) Dot

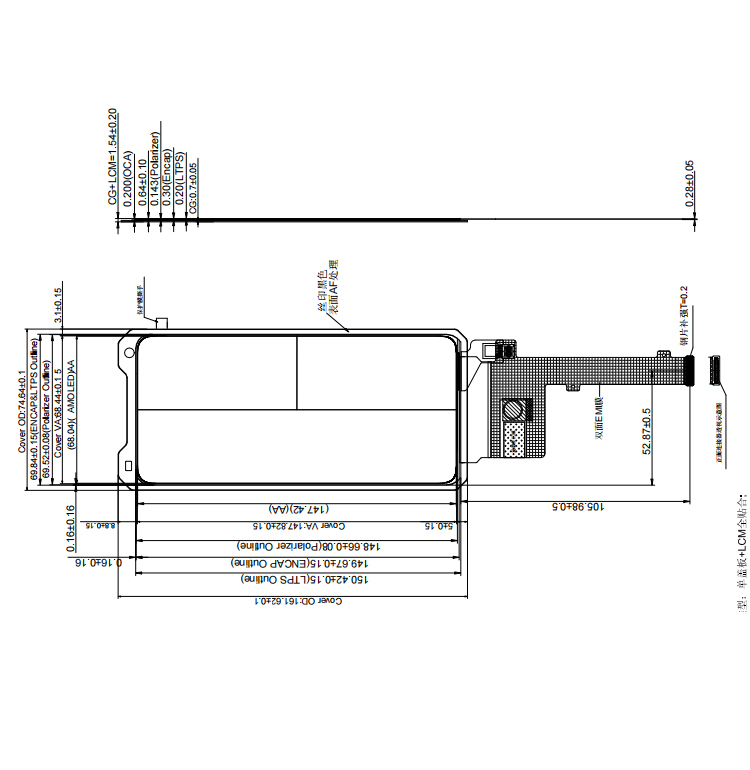

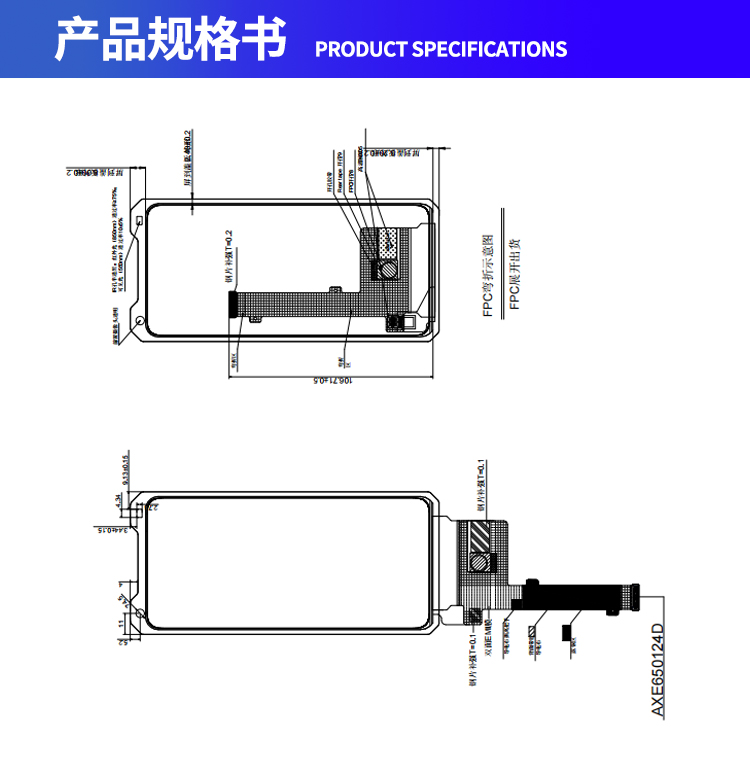

外形尺寸 74.64(W)* 161.62(H)*1.54(T) mm³
有效区域 68.04 × 147.42 mm²
像素 0.063*0.063 mm²
视角方向 All O’clock
LCD 驱动 IC
接口类型 MIPI

接口定义

1 AVDD Power supply for analog 6.4V
2 VCI Power Supply for Analog Circuits2.8~3.3V
3 VDDIO Power supply for I/O1.8V~3.3V
4 I_SPDI I_SPDI
5 I_SPDO I_SPDO
6 I_SPCS I_SPCS
7 I_SPCK I_SPCK
8 GND System ground
9 D2P DSI-D2+ data signals
10 D2N DSI-D2- data signals
11 GND System ground
12 D1P DSI-D1+ data signals
13 D1N DSI-D1- data signals
14 GND System ground
15 CKP DSI-CLK+ clock signals
16 CKN DSI-CLK- clock signals
17 GND System ground
18 D0P DSI-D0+ data signals
19 D0N DSI-D0- data signals
20 GND System ground
21 D3P DSI-D3+ data signals
22 D3N DSI-D3- data signals
23 GND System ground
24 VPP/OTP(NC) NC
25 GND System ground
26 ELVDSS Power Supply for-2.5V
27 ELVSS Power Supply for-2.5V
28 ELVSS Power Supply for-2.5V
29 GND I2C clock input
30 ELVDD Power Supply for4.6V
31 ELVDD Power Supply for4.6V
32 ELVDD Power Supply for4.6V
33 GND System ground
34 RESET External Reset, Low is active
35 AVDD_EN Enable the power IC for AVDD
36 SWIRE Enable the power IC for ELVDD or ELVSS
37 ERR_PG(NC) NC
38 PCD(NC) NC
39 TE Monitor pin of TE (Tearing Effect) logic signal.
40 ID0 ID0
41 ID1 ID1
42 TSP_AVDD(TP2.8V) TP Power Supply for Analog Circuits
43 TSP_DVDD(TP1.8V) NC
44 TSP_TA(NC) NC
45 GND System ground
46 TSP_INT External interrupt to the host
47 TSP_SCL I2C clock input
48 TSP_SDA I2C data input and output
49 TSP_RESET External Reset, Low is active
50 GND System ground
