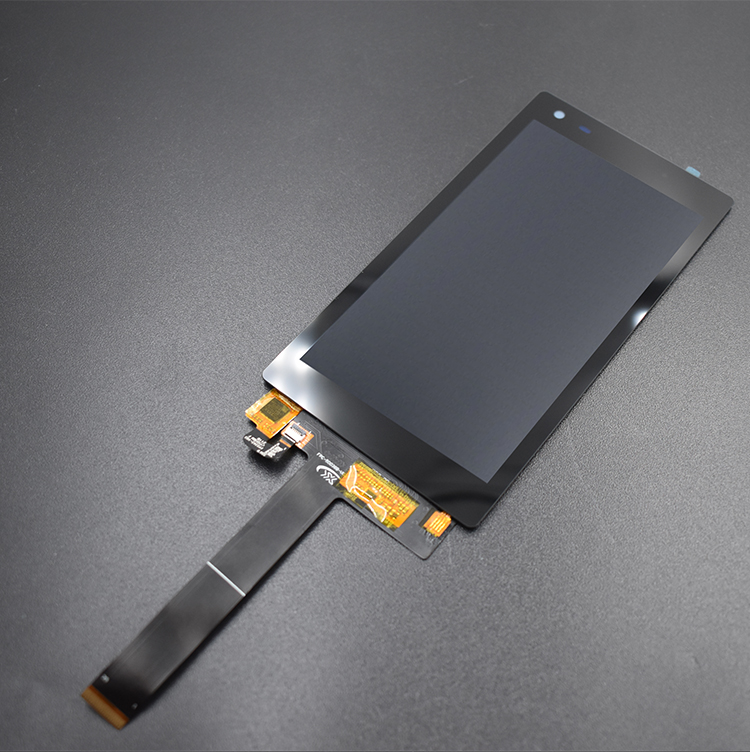

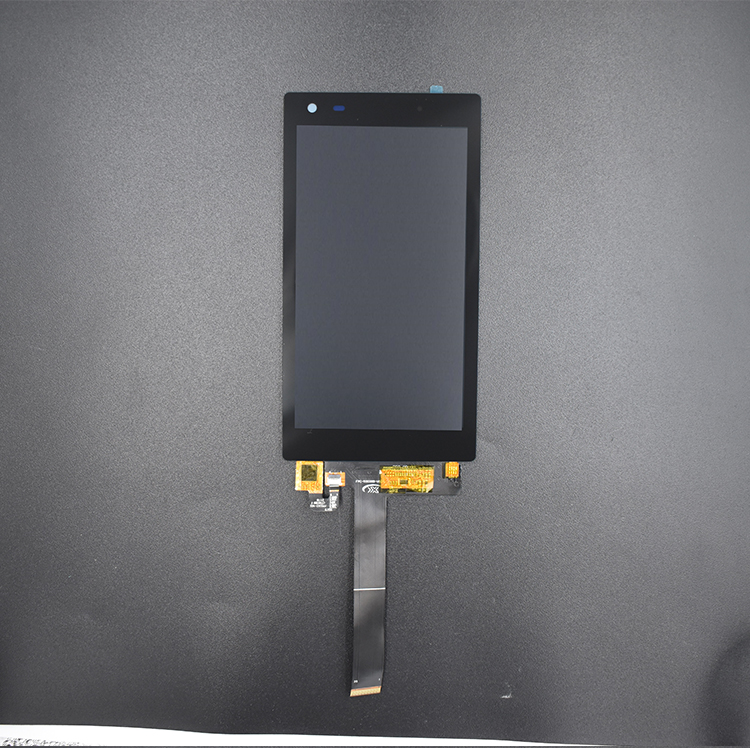

宇锡(Yousee)5寸1080*1920分辨率IPS 16:9手持PDA高清高亮屏幕总成

宇锡(Yousee)5寸1080*1920分辨率IPS 16:9手持PDA高清高亮屏幕总成

屏幕简介

使用在高端手持机里面的屏幕总成中,有一颗最璀璨的明星:5.0寸,1080*1920高分辨率,Mipi接口,16:9平头经典外形,500 Nit高亮总成阳光下可视。

这个尺寸,分辨率的总成量产了非常多的经典项目。比如顺丰7代机物流手持PDA,比如应急卫星电话,比如北斗三号卫星项目手持PDA,比如美国,澳大利亚摄像机监控器,比如韩国M3 手持PDA。
以上项目都是在宇锡YX50038ACT基础上,修改FPC,开模修改Tp外形做全贴合工艺,增加背光亮度做到阳光下可视,增加电磁兼容屏蔽膜做到GJB电磁兼容。

YX50038ACT的大小是非常经典的,非常适合做三防手持机,不大不小,比例适中。分辨率也是三防手持机中的天花板,所以玻璃厂毅然决然重新开模了光照,确保这个型号可以长期供应,并非库存资源。这款项目可以搭载的IC也是很多,

HX8399C/91080。。。确保产品的稳定供应和性价比,在缺IC的岁月里,这款项目有多个IC选择。

有需要5寸FHD(1080*1920)分辨率的客户,联系宇锡邹生:15818552076,我们专注行业高端定制,没有MOQ,把产品和服务做到极致,是我们公司的追求。

基本描述

LCD 类型 IPS TFT-LCD
点阵 1080(RGB) * 1920 Dot
外形尺寸 71.8(W)* 134.8(H)*2.8(T) mm³
有效区域 61.64(W)* 109.58 (H) mm²
像素 0.08625*0.08625 mm²
模组尺寸 5.0 inch
视角方向 All view O’clock
背光类型 White LED(12*LED)
LCD 驱动 IC HX8399C
接口类型 4line MIPI

接口定义

1 LEDA LED Anode
2 LEDA LED Anode
3 NC NC
4 LEDK1 LED Cathode
5 LEDK2 LED Cathode
6 GND System ground
7 LCDID0 NC
8 LCDID1 System ground
9 VDD2.8 Power Supply 2.8V
10 VDD2.8 Power Supply 2.8V
11 GND System ground
12 VDD1.8 Power Supply 1.8V Voltage
13 VDD1.8 Power Supply 1.8V Voltage
14 TE TE PIN
15 LCDRESET Register select pin
16 GND System ground
17 D2P DSI-D2+ data signals
18 D2N DSI-D2- data signals
19 GND System ground
20 D1P DSI-D1+ data signals
21 D1N DSI-D1- data signals
22 GND System ground
23 CLKP DSI-CLK+ clock signals
24 CLKN DSI-CLK- clock signals
25 GND System ground
26 D0P DSI-D0+ data signals
27 D0N DSI-D0- data signals
28 GND System ground
29 D3P DSI-D3+ data signals
30 D3N DSI-D3- data signals
31 GND System ground
32 VDD-TP-2.8 TP_Power Supply 2.8V
33 GND System ground
34 NC NC
35 TP_INT TP_INT
36 TP_SDA TP_SDA
37 TP_SCL TP_SCL
38 TP_RESET TP_RESET
39 GND System ground
