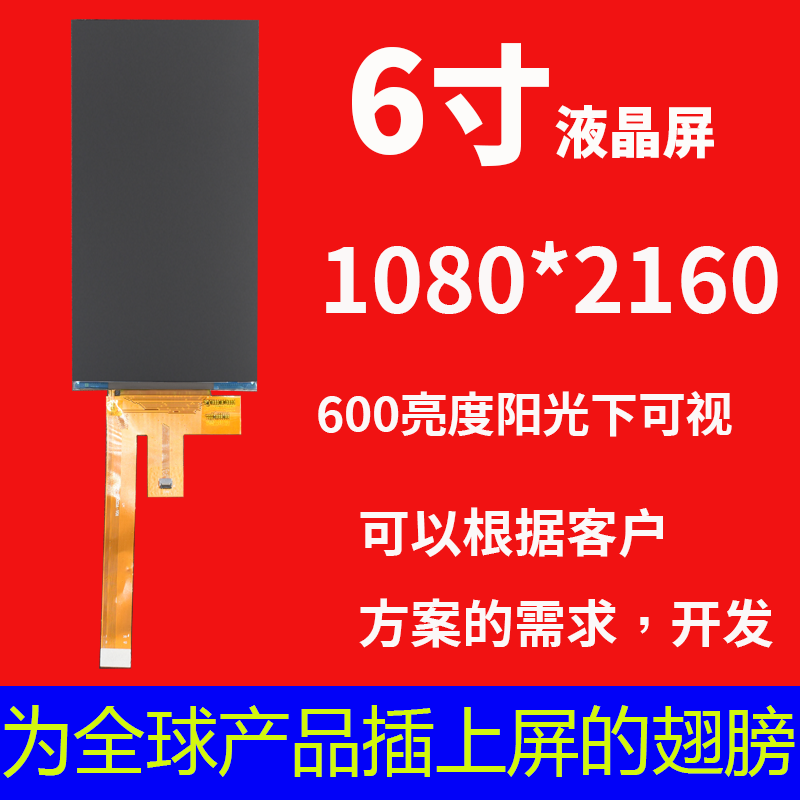

宇锡（Yousee）6.0寸 1080*2160分辨率 600亮度阳光下可视PDA手持机屏

屏幕简介

细分领域行业PDA手持机最近几年非常热门，防疫扫码PDA，护士数据统计PDA，核电巡检PDA，快递小哥手持PDA等运用。PDA手持机的屏幕有几个特点：

1.最流行的是平头，暂时不需要花里胡哨的水滴刘海钻孔，虽然新一代水滴也开始出现
2.要求5年以上供应，一个手持机研发周期长，研发费相对高，过了很多认证也不允许换配置。
3.亮度要求总成500nit以上，为了应付阳光下可视的场景。

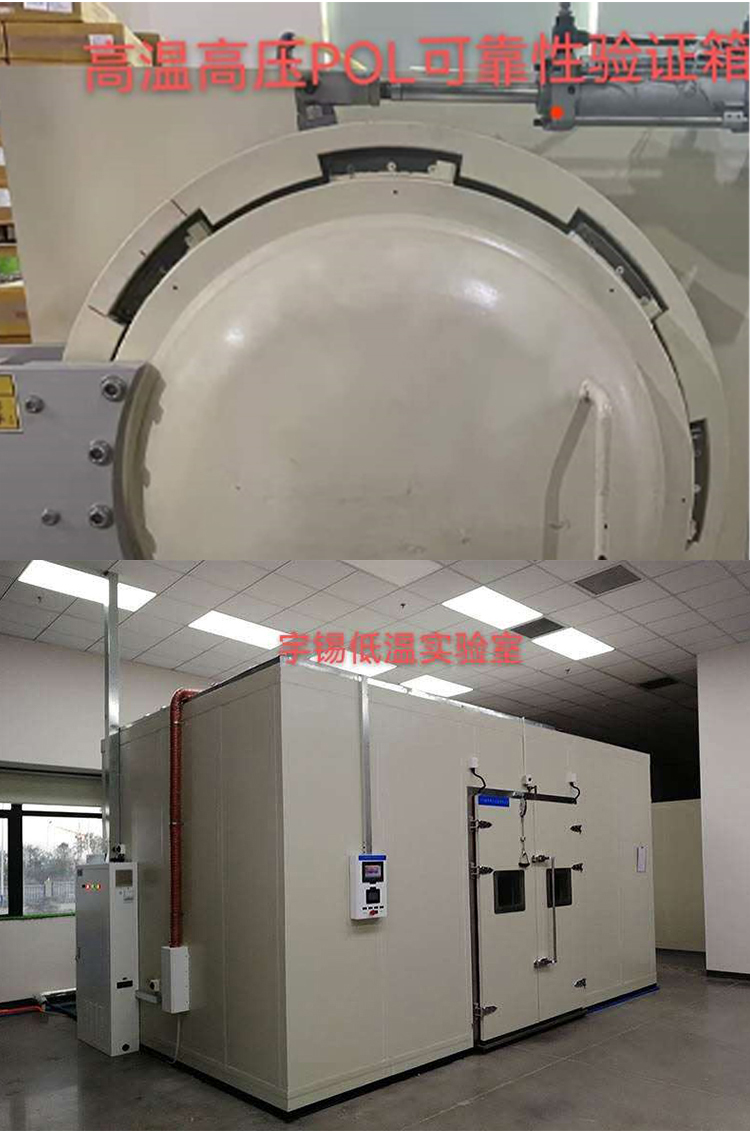

4.背光膜才，偏光片要能过很多可靠性实验。Tp过跌落实验以外，Sensor走线要求也是很高，要防止液体进入的腐蚀。要防止干扰跳点。有一定手套功能。触摸的寿命要达到要求。

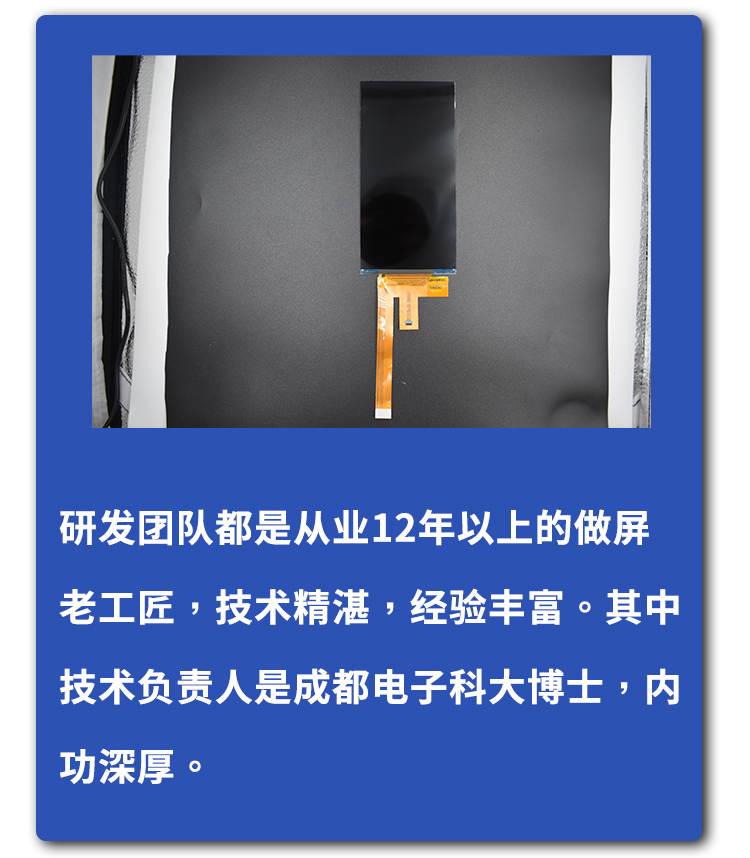

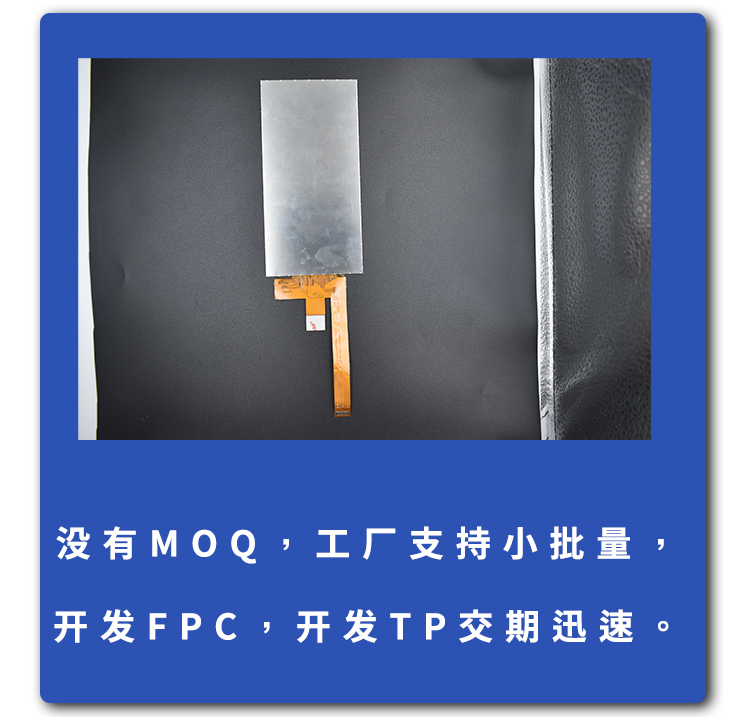

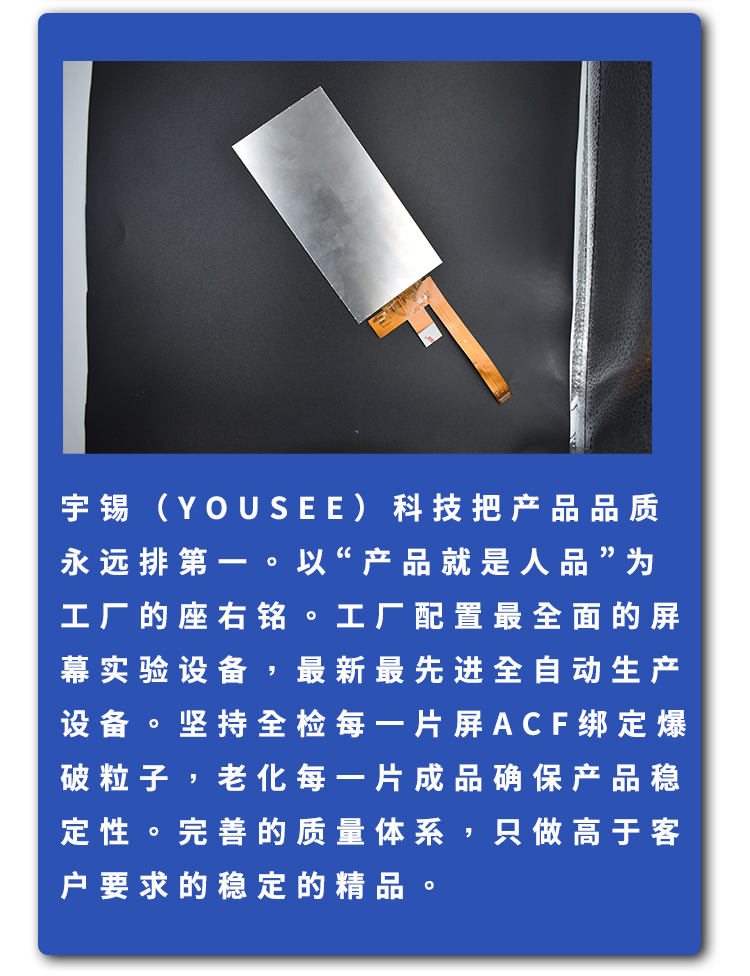

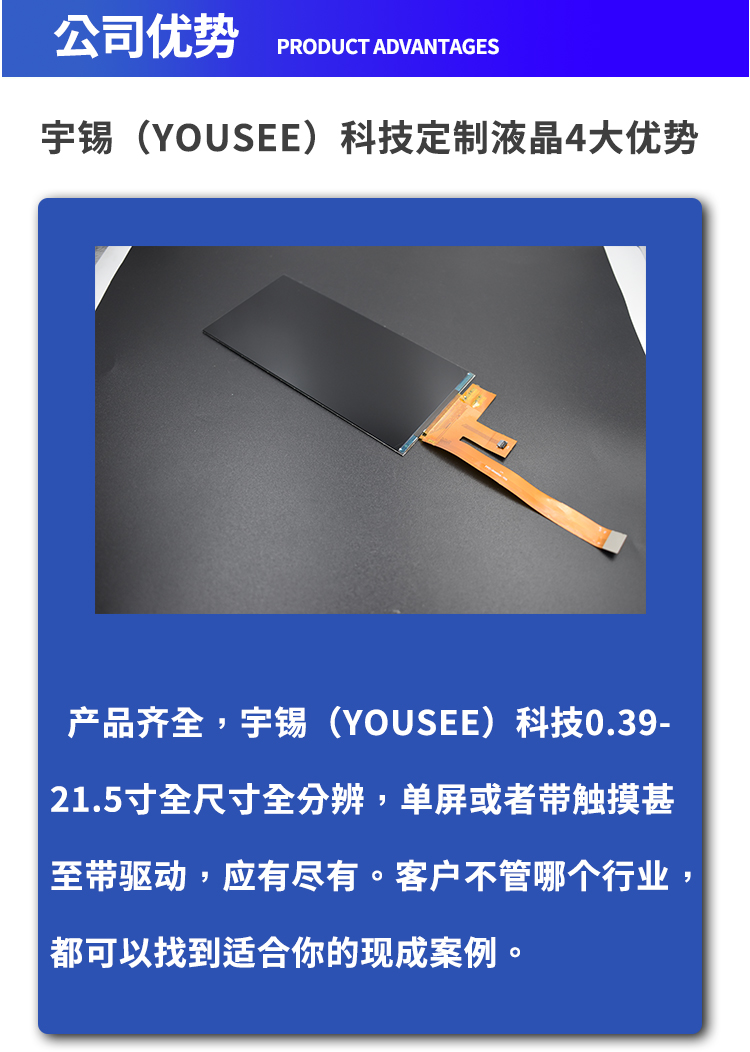

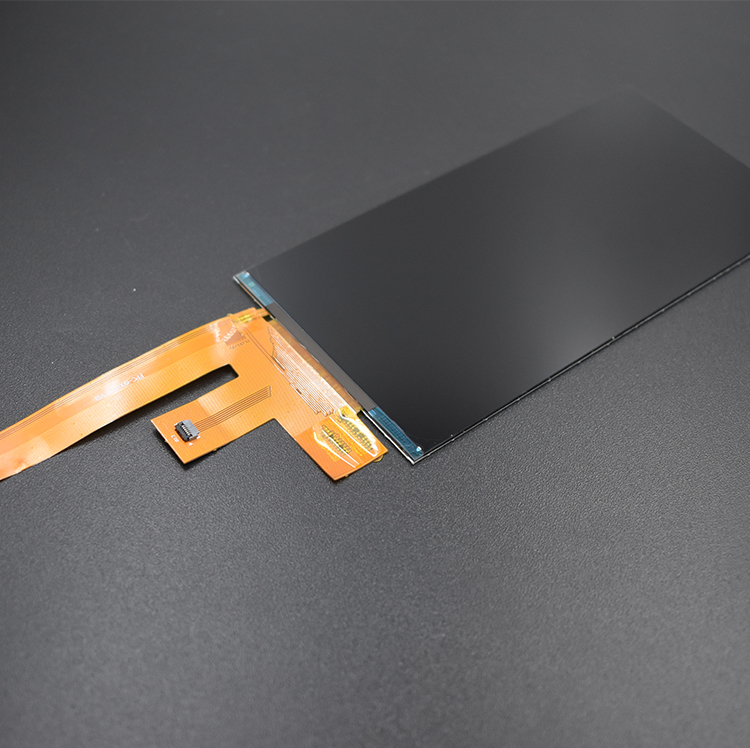

宇锡（Yousee）YX60023A就是PDA屏幕热门款之一，1080*2160经典分辨率，IPS全视角。背光亮度600Nit。屏幕18:9比例，便于单手操作。6寸显示区域，显示无限可能。可以根据客户的需求定制FPC，可以配套开模Tp。

这款屏幕，除了运用了高端PDA。还可以用于工控设备显示，医疗设备显示，智能家居显示，手持广告机显示等场景。

有需要定制屏幕的客户，联系宇锡邹生15818552076

基本描述

LCD 类型 TFT-LCD
模组尺寸 6.0 inch
点阵 1080RGB) * 2160 Dot
外形尺寸 70.24(W)* 142.28(H)*1.7(T) mm³
有效区域 68.04(W)* 136.08(H) mm²
像素 0.063*0.063 mm²
视角方向 All O’clock B
背光类型 White LED
驱动 IC HX8399C
接口类型 MIPI interface

接口定义

1-2 GND System ground
3 CTP_REST CTP_REST
4 LCD_REST Reset input signal
5 CPT_INT CPT_INT
6 TE TE
7 CTP_SDA CTP_SDA
8 LCD_ID LCD_ID
9 CTP_SCL CTP_SCL
10 GND System ground
11 CTP_VCC CTP_VCC
12 D0N DSI-D0- data signals
13 GND System ground
14 D0P DSI-D0+ data signals
15 LED+ LED+
16 GND System ground
17 LED+ LED+
18 D1N DSI-D1- data signals
19 GND System ground
20 D1P DSI-D1+ data signals
21 LED- LED-
22 GND System ground
23 LED- LED-
24 CLKN DSI-CLK- clock signals
25 LED- LEDA
26 CLKP DSI-CLK+ clock signals
27-28 GND System ground
29 PWM PWM
30 D2N DSI-D2- data signals
31 LCD_IOVCC Power Supply 1.8V
32 D2P DSI-D2+ data signals
33-34 GND System ground
35 VSP +5V
36 D3N DSI-D3- data signals
37 VSN -5V
38 D3P DSI-D3+ data signals
39-40 GND System ground
