4.3寸液晶屏480 * 272 IPS TFT-LCD 可定制 电梯门禁屏安防液晶屏

4.3寸液晶屏480 * 272 IPS TFT-LCD 可定制 电梯门禁屏安防液晶屏

4.3寸液晶屏480 * 272 IPS TFT-LCD 可定制 亮度500 等等想了解更多的参数,可以联系我们公司的业务人员索要产品规格书,在里面有这一款产品的详细资料,同时也可以给你报价,免费提供解决方案。

邹先生(微信同号):15818552076

产品适用于安防液晶屏后面+智能家居,仪表仪器,军工显示,白色家电,电梯门禁,消防显示等等,以上都可以应用,可以定制Tp,可以定制PCB驱动板配套,如你想采购我家的产品,也欢迎你来下单,量大从优,我们是厂家直销的,价格方面有非常大的优势。

4.3寸液晶屏支持定制开发,如果要液晶屏定制,欢迎你来联系我司,可免费报价,提供最优的解决方案。

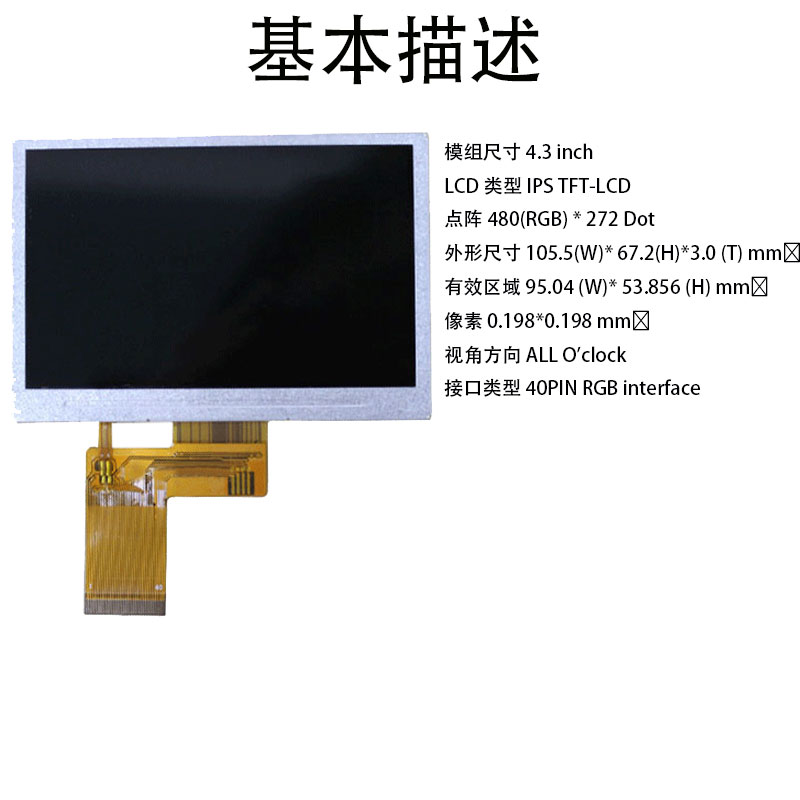

液晶屏参数

  • 型号 YX43002A
  • 模组尺寸 4.3 inch
  • LCD 类型 IPS TFT-LCD
  • 点阵 480(RGB) * 272 Dot

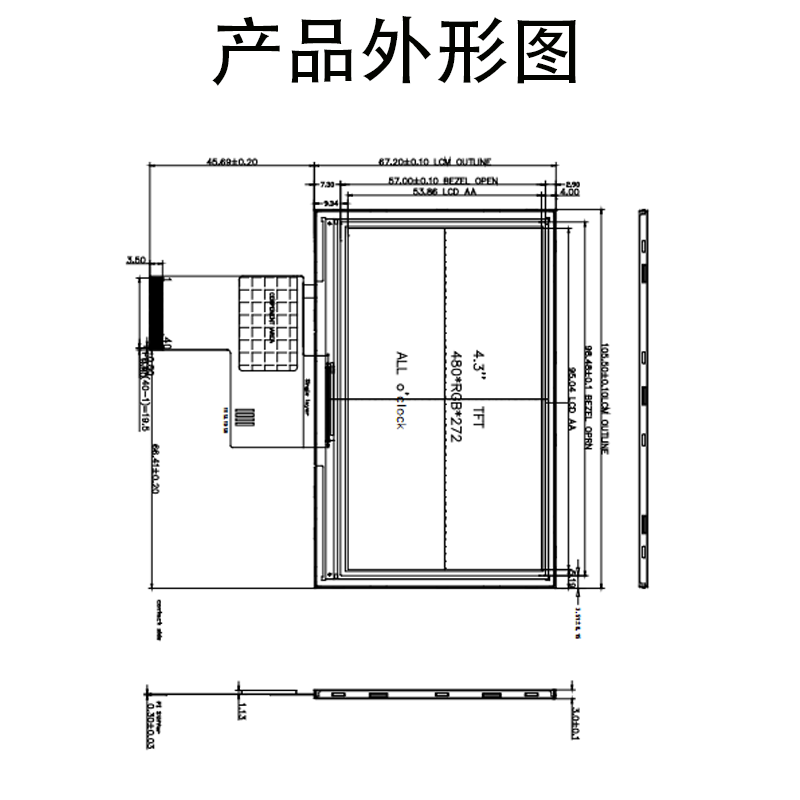

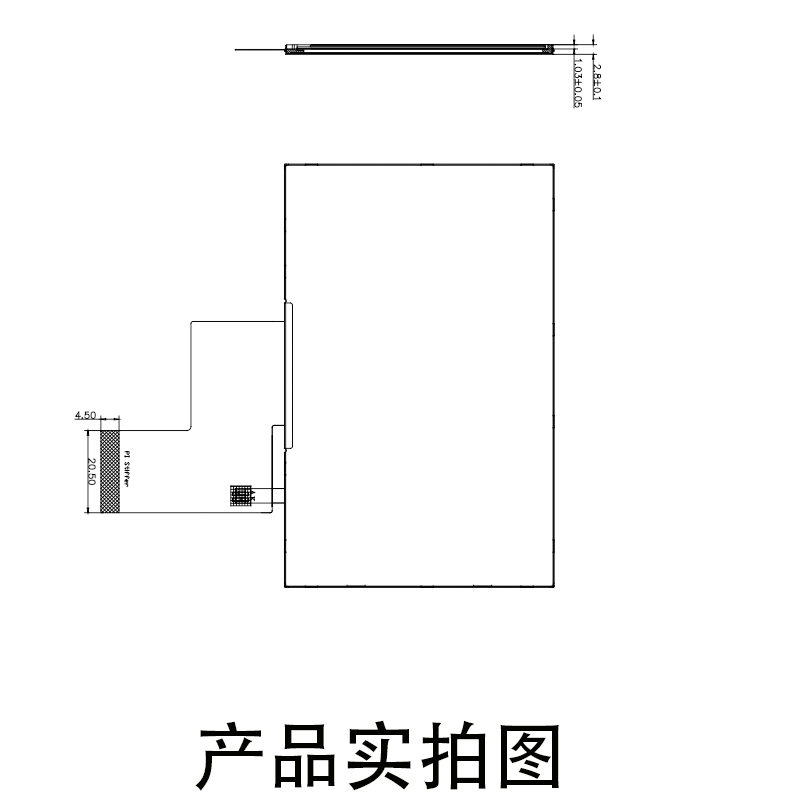

  • 外形尺寸 105.5(W)* 67.2(H)*3.0 (T) mm³
  • 有效区域 95.04 (W)* 53.856 (H) mm²
  • 像素 0.198*0.198 mm²
  • 视角方向 ALL O’clock
  • 接口类型 40PIN RGB interface

引脚定义

1 LED-K I LED Cathode
2 LED-A I LED Anode
3 VSS I Power Ground
4 VDD I Power Source
5 R00 I RED Data Signal (LSB)
6 R01 I RED Data Signal
7 R02 I RED Data Signal
8 R03 I RED Data Signal
9 R04 I RED Data Signal
10 R05 I RED Data Signal
11 R06 I RED Data Signal
12 R07 I RED Data Signal
13 G00 I GREEN Data Signal(LSB)
14 G01 I GREEN Data Signal
15 G02 I GREEN Data Signal
16 G03 I GREEN Data Signal
17 G04 I GREEN Data Signal
18 G05 I GREEN Data Signal
19 G06 I GREEN Data Signal
20 G07 I GREEN Data Signal
21 B00 I BLUE Data Signal(LSB)
22 B01 I BLUE Data Signal
23 B02 I BLUE Data Signal
24 B03 I BLUE Data Signal
25 B04 I BLUE Data Signal
26 B05 I BLUE Data Signal
27 B06 I BLUE Data Signal
28 B07 I BLUE Data Signal
29 VSS I Power Ground
30 DLCK I Clock Signal to Sample each date
31 DISP I Display ON/OFF Signal
32 HSYNC I Horizontal Synchronizing Signal
33 VSYNC I Vertical Synchronizing Signal
34 DE I Input Data enable control
35 NC – Set Open
36 GND I Power Ground
37 XR I Touch Panel PIN
38 YD I Touch Panel PIN
39 XL I Touch Panel PIN
40 YU I Touch Panel PIN
