2.31寸液晶屏定制320(RGB) * 240 高亮 老人手机屏 行车记录仪液晶屏

2.31寸液晶屏定制320(RGB) * 240 高亮 老人手机屏 行车记录仪液晶屏

2.31寸液晶屏 TN SPI 亮度300 横屏,想了解更多的参数,可以加我们业务的微信或者打电话了解,给你发详细的产品规格书.

邹先生(微信同号):15818552076

本液晶屏适用于 老人手机屏 行车记录仪液晶屏等等,这一些产品上面都可以应用得到,如果你也有需要,欢迎来我司下单大量采购,我们供货都非常稳大,有大量的现货,价格也有有优势.

如果你有其它的需求,还没有得到满足,比如要求这一块液晶屏,增加一个功能,我们也可以帮你去实现的,我们是专业做液晶屏定制这一块的业务,有液晶屏定制方面的需要求,可以联系我司帮你去量身的定做.

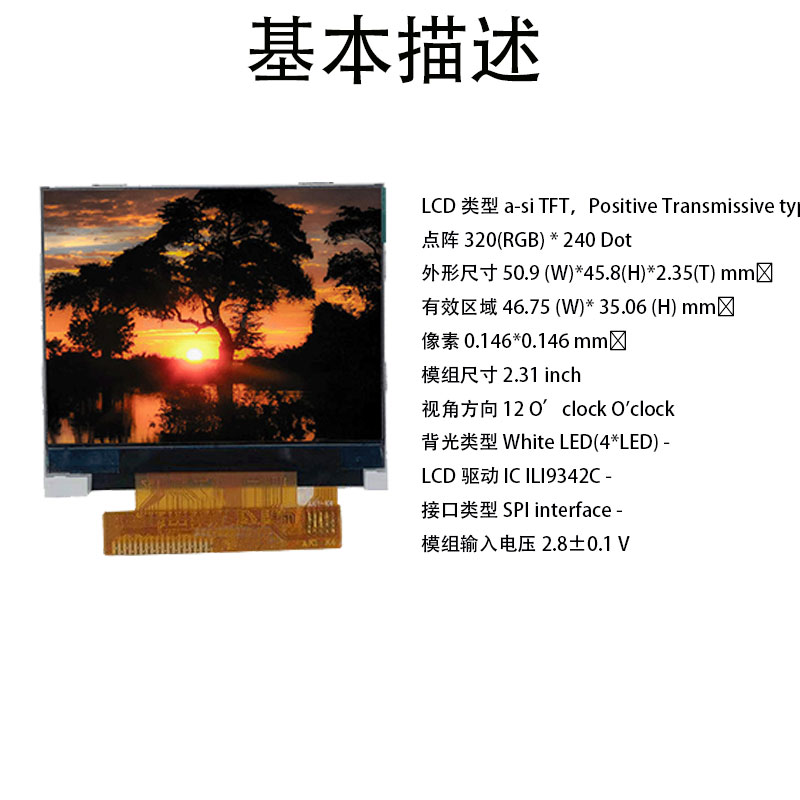

基本描述

  • LCD 类型 a-si TFT,Positive Transmissive type –
  • 点阵 320(RGB) * 240 Dot

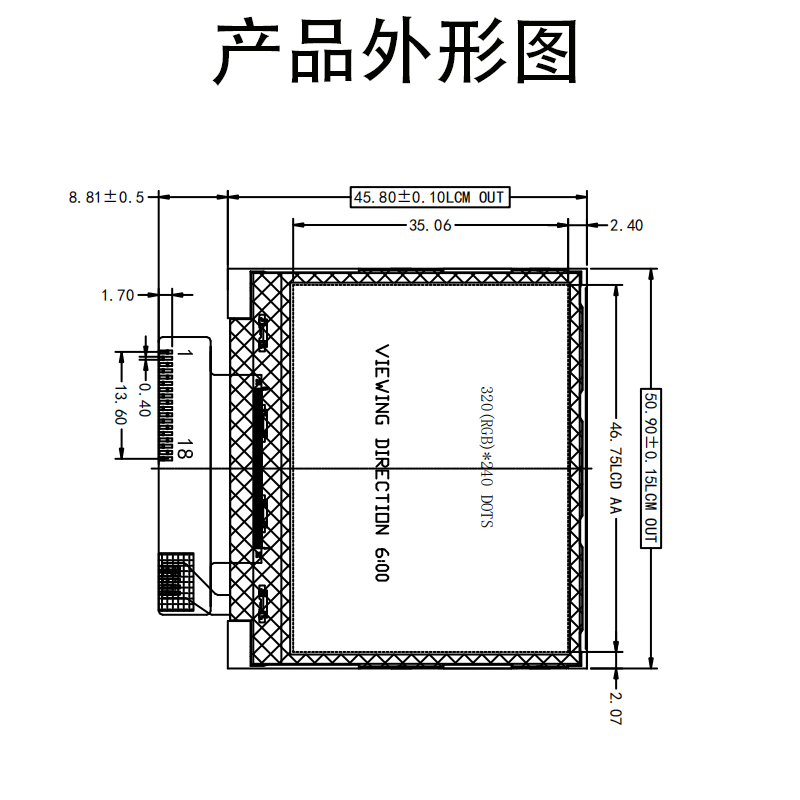

  • 外形尺寸 50.9 (W)*45.8(H)*2.35(T) mm³
  • 有效区域 46.75 (W)* 35.06 (H) mm²
  • 像素 0.146*0.146 mm²
  • 模组尺寸 2.31 inch
  • 视角方向 12 O’clock O’clock
  • 背光类型 White LED(4*LED) –
  • LCD 驱动 IC ILI9342C –
  • 接口类型 SPI interface –
  • 模组输入电压 2.8±0.1 V

引脚定义

1 GND System ground
2 LEDK Backlight LED Cathode.
3 LEDA Backlight LED Athode.
4 GND System ground
5 RESET Reset Signal pin (“Low” is enable)
6 RS
Data or command select pin. “H”: Date, “L”:
Command.
7 SDI Serial data input/output PIN
8 SCLK Serial interface Clock input
9 VCC Power supply(2.8)
10 IOVCC Power supply(1.8)
11 CS Chip Selected (“Low” is enable)
12 VSS System ground
13 TE
Tearing effect signal is used to synchronize MCU to
frame memory
14 NC NC
15 NC NC
16 NC NC
17 VSS System ground
18 VSS System ground
