4寸液晶屏方屏720*720 RGB圆形Gff Tp一体黑全贴合总成

4寸液晶屏方屏720*720 RGB圆形Gff Tp一体黑全贴合总成

宇锡Yousee科技2021年在智能家居86盒领域,取得不错的成绩,很多客户间接或者直接用的我们4寸480*480/720*720 RGB/Mipi接口,方屏配方盖板TP(GF GG工艺)的总成。

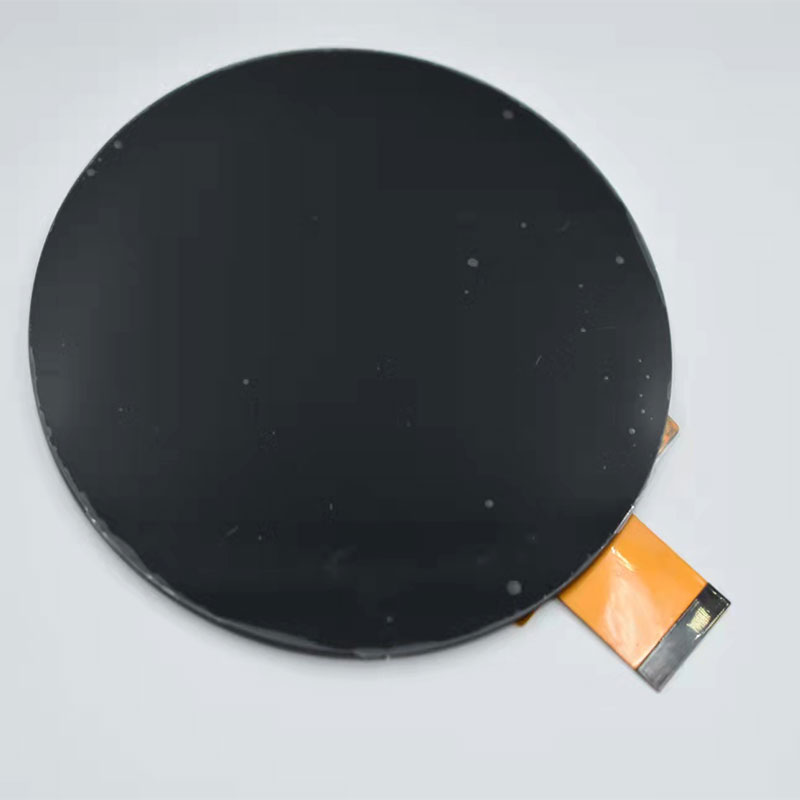

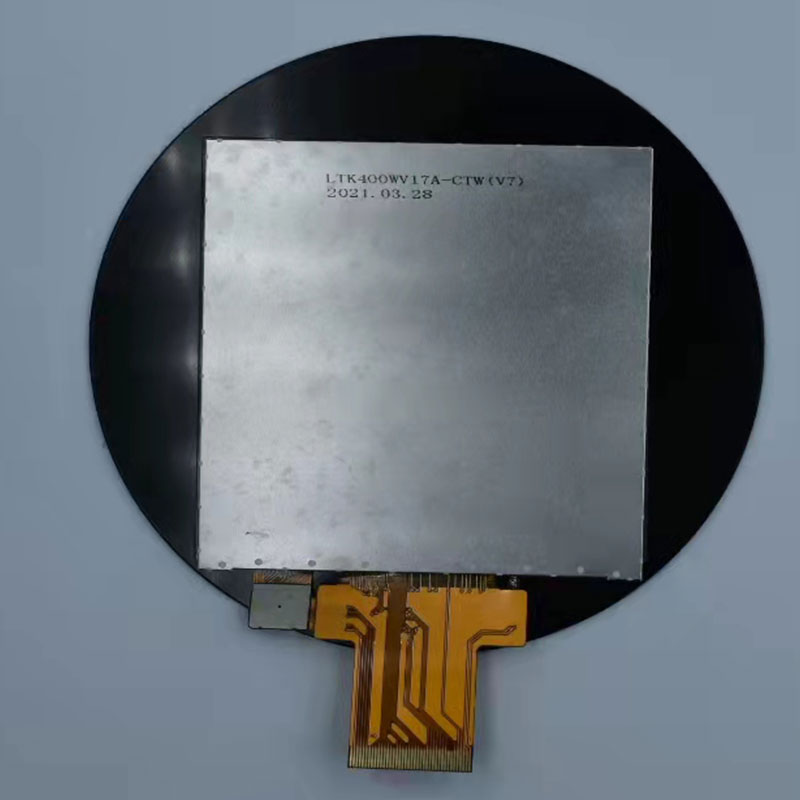

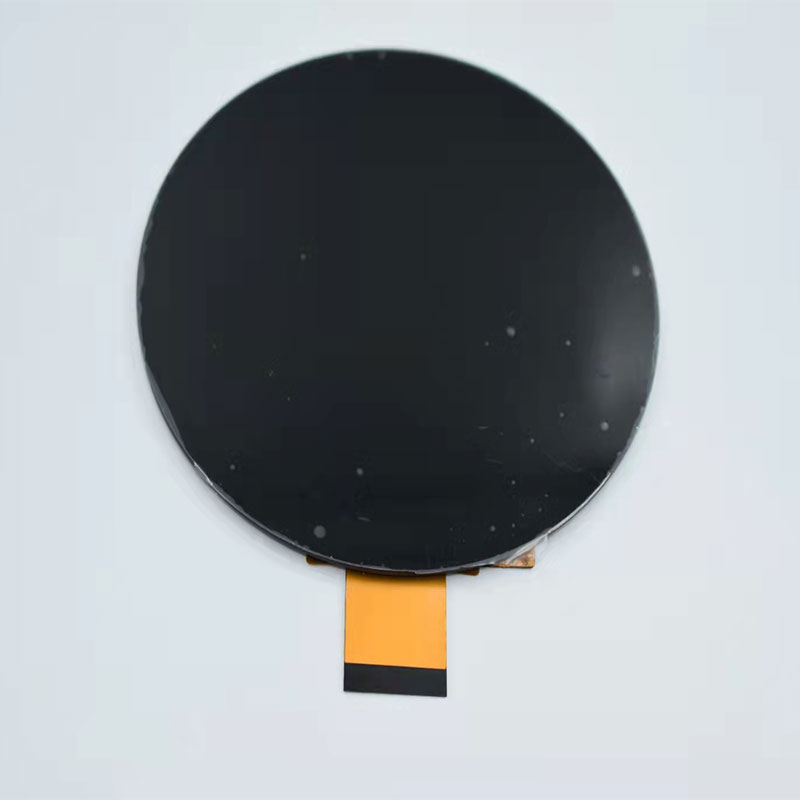

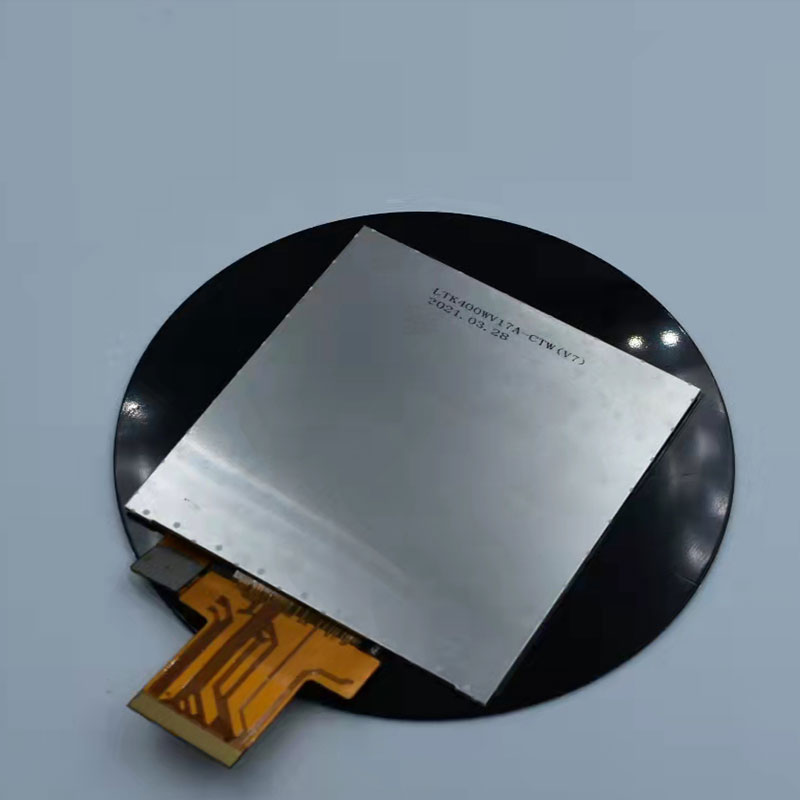

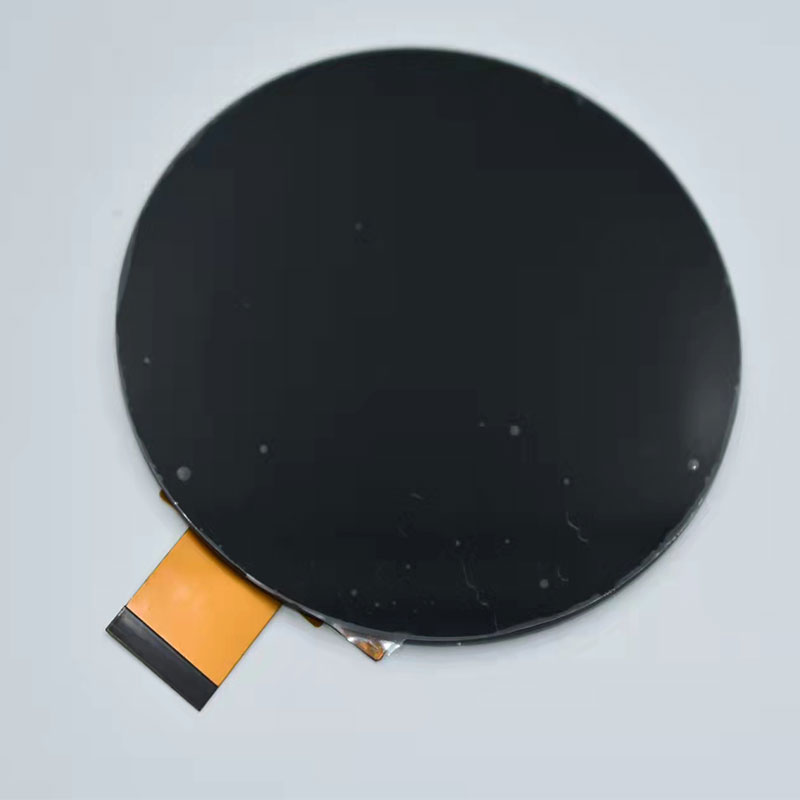

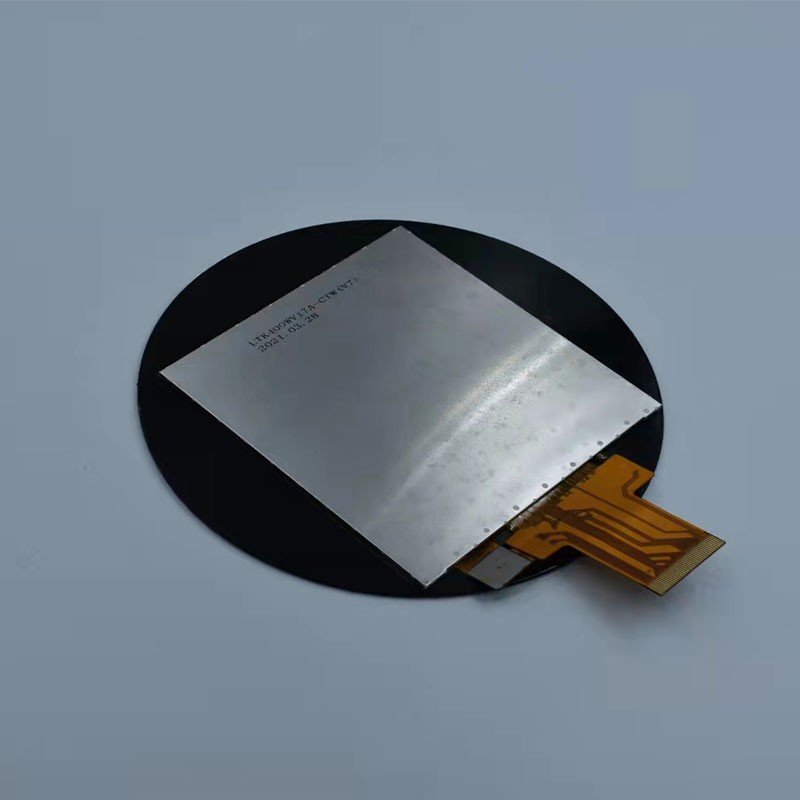

今天介绍一款特殊的,YX40004ACT2,4寸方屏720*720(480*480)RGB接口配圆形的GFF Tp一体黑全贴合总成。

这款总成有三个特点:

1.Tp是圆形的,在适合圆形的场景,比如面部识别打卡,智能家居控制面板等用途。
2.这款总成采用了一体黑工艺,显得的产品高档。
3.这款总成亮度400Nit,阳光下可视。

我司可以为客户开模玻璃光照,定制FPC,定制TP。

屏幕参数

LCD 类型 a-si TFT

点阵 480(RGB) * 480
外形尺寸 114(W)*114(H)*3.91(T) mm³ area

有效区域 71.86 (W)* 70.1 (H) mm²
像素 0.145*0.145 mm²
模组尺寸 3.95 inch

视角方向 ALL O’clock O’
背光类型 White LED

驱动 IC ST7701S
接口类型 3SPI+18RGB
模组输入电压 2.8 V

引脚定义

1 LED A LED ANODE
2 LED K1 LED CATHODE
3 LED K2 LED CATHODE
4 GND Ground
5 VCI Power supply
6 RESET Reset Signal ,Active Low
7 NC NC
8 NC NC
9 SDA SPI Data signal
10 SCK SPI Clock signal
11 CS SPI Chip select signal
12 PCLK RGB dot clock signal
13 DE RGB data enable signal
14 VSYNC RGB frame synchronizing signal
15 HSYNC RGB line synchronizing signal
16~33 DB0~DB17 RGB data signal(DB0:BlUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB)
34 GND Ground
35 TP_INT Touch Interrupt
36 TP_SDA Touch IIC Data signal
37 TP_SCL Touch IIC Clock signal
38 TP_RESET Touch Reset Signal
39 TP_VCI Touch Power supply
40 GND Ground
