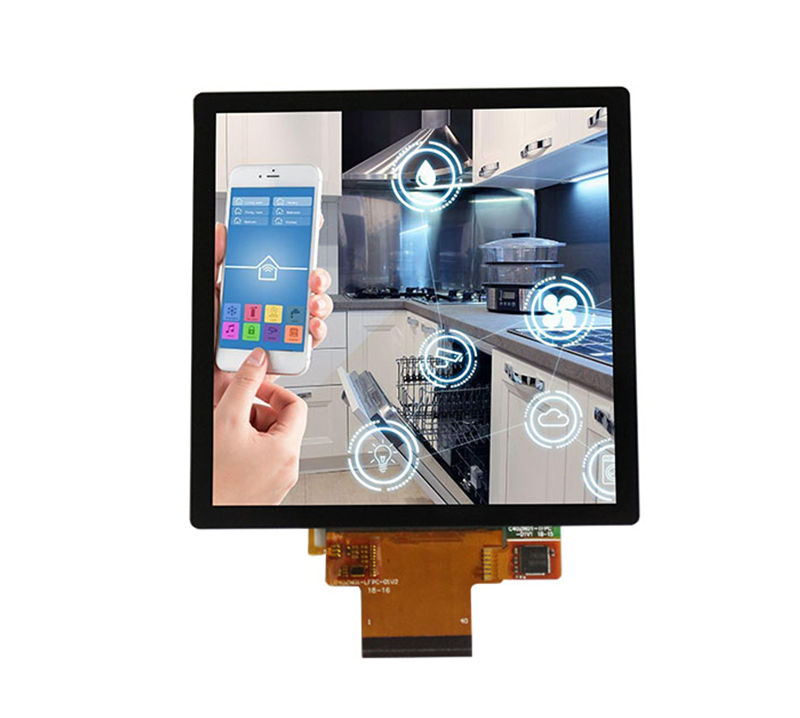

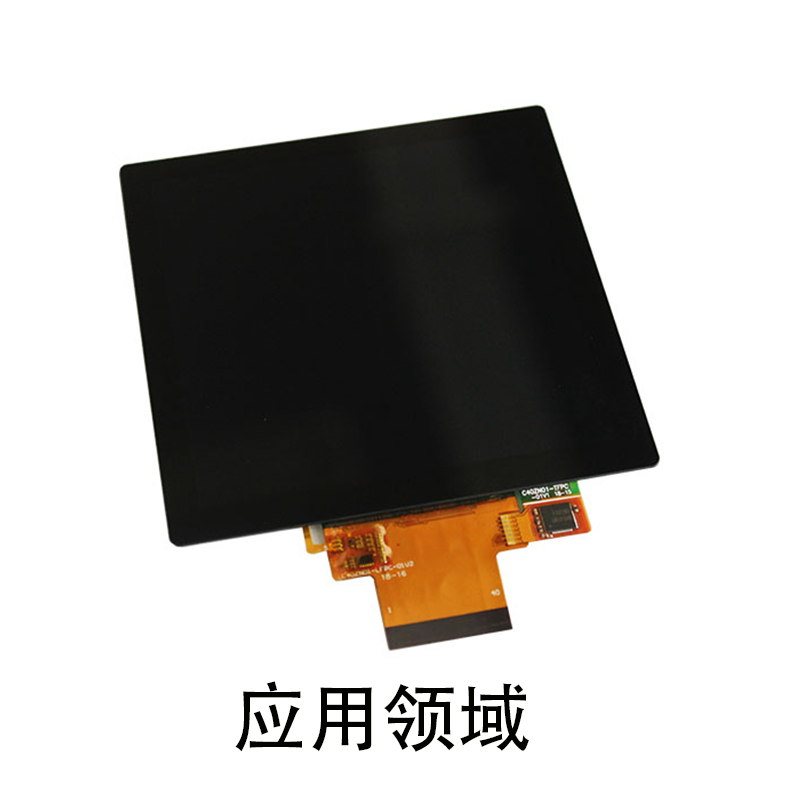

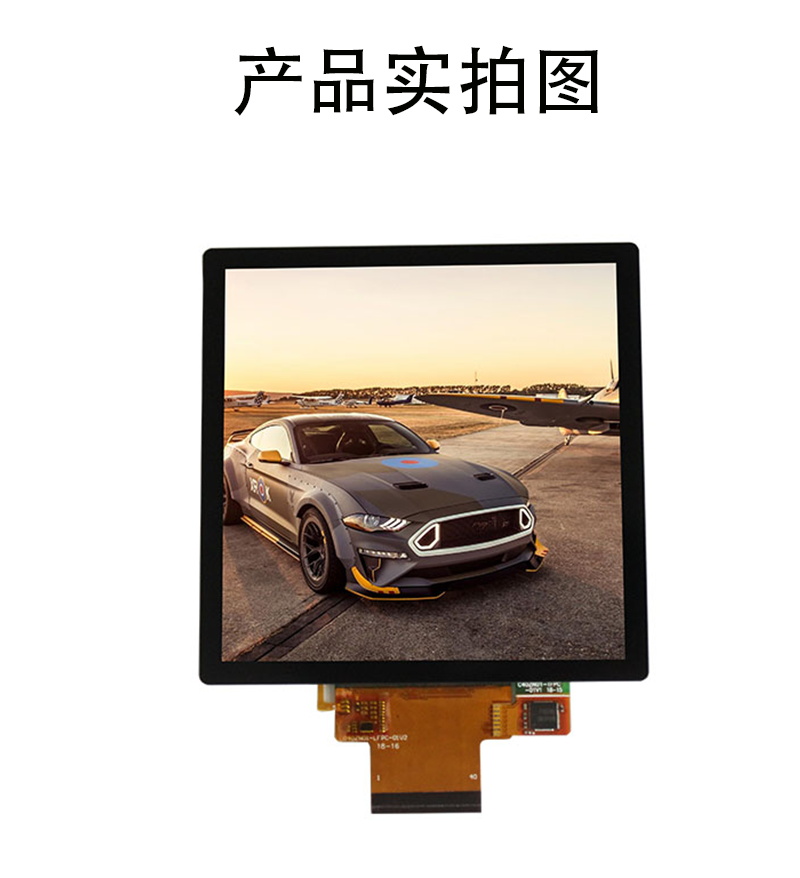

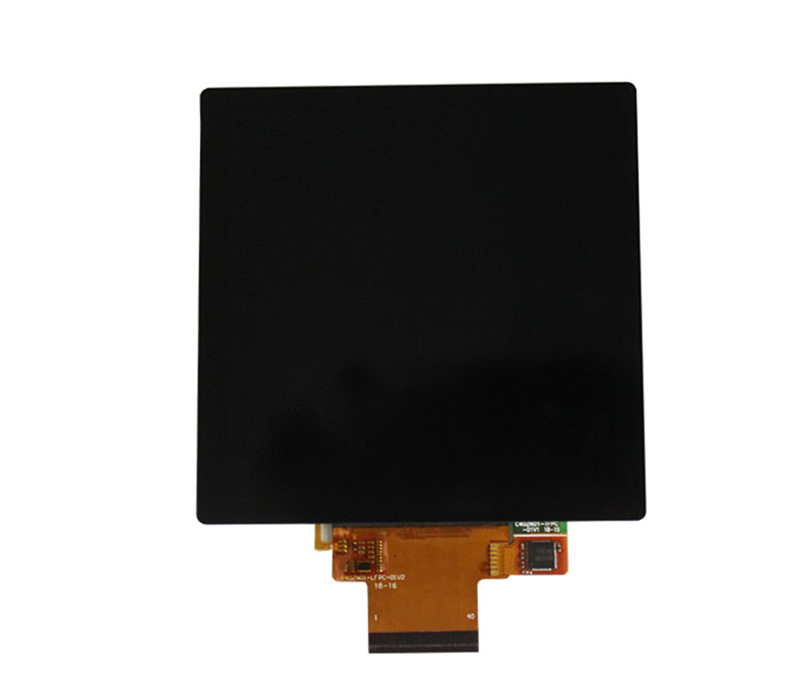

4寸液晶屏总成可定制480(RGB) * 480 IPS 智能面板智能家居屏

4寸液晶屏总成可定制480(RGB) * 480 IPS 智能面板智能家居屏

4寸液晶屏总成分辨率 480(RGB) * 480、像素 0.145*0.145、接口类型 3SPI+18RGB interface想了解更多的参数,可以找宇锡屏厂要产品规格书里面有详细的介绍。

本液晶屏应用的产品有智能面板屏、智能家居、电力仪表液晶屏、工业液晶屏等等,电子产品上面都可以应该用到我们这一款4寸液晶屏总成。

我们的屏幕总成是支持液晶屏定制开发的,如果你有这一方面的需求,欢迎来找我们合作。

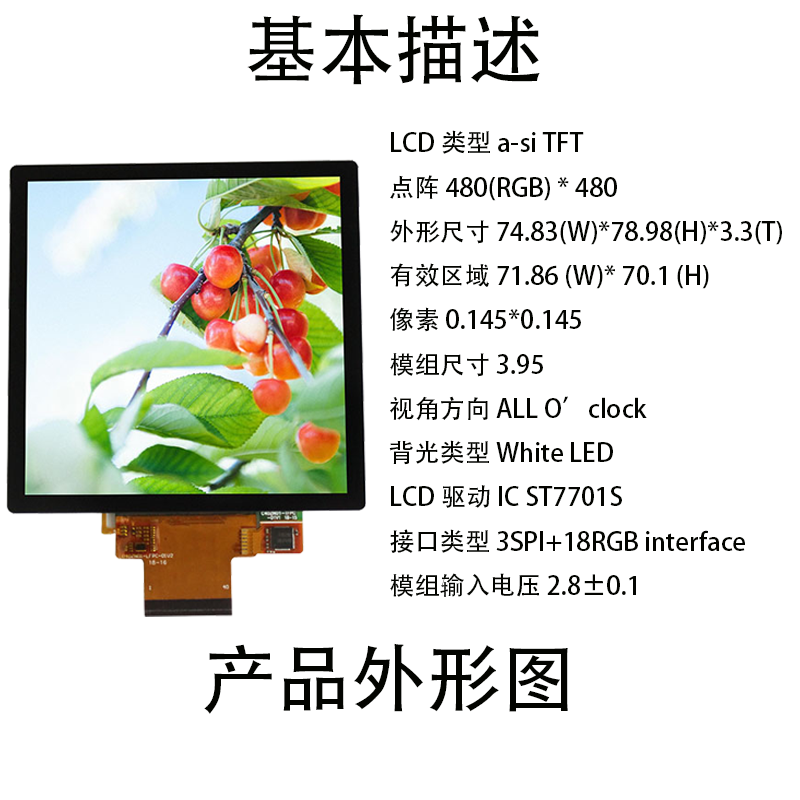

基本描述

LCD 类型 a-si TFT,Positive Transmissive type
点阵 480(RGB) * 480

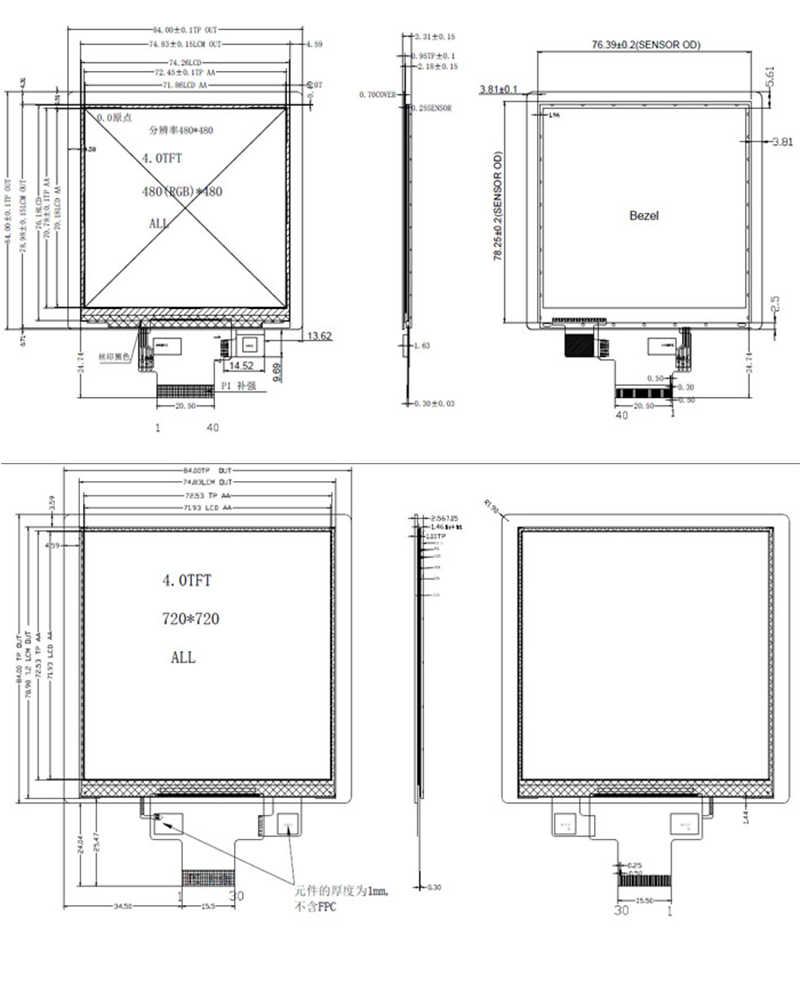

外形尺寸 74.83(W)*78.98(H)*3.3(T)
有效区域 71.86 (W)* 70.1 (H)
像素 0.145*0.145
模组尺寸 3.95
视角方向 ALL O’clock
背光类型 White LED
LCD 驱动 IC ST7701S
接口类型 3SPI+18RGB interface
模组输入电压 2.8±0.1

接口定义

1 LED A LED ANODE
2 LED K1 LED CATHODE
3 LED K2 LED CATHODE
4 GND Ground
5 VCI Power supply
6 RESET Reset Signal ,Active Low
7 NC NC
8 NC NC
9 SDA SPI Data signal
10 SCK SPI Clock signal
11 CS SPI Chip select signal
12 PCLK RGB dot clock signal
13 DE RGB data enable signal
14 VSYNC RGB frame synchronizing signal
15 HSYNC RGB line synchronizing signal
16~33 DB0~DB17 RGB data signal(DB0:BlUE LSB;DB5:BIUE
MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED
LSB;DB17:RED MSB)
34 GND Ground
35 TP_INT Touch Interrupt
36 TP_SDA Touch IIC Data signal
37 TP_SCL Touch IIC Clock signal
38 TP_RESET Touch Reset Signal
39 TP_VCI Touch Power supply
40 GND Ground
