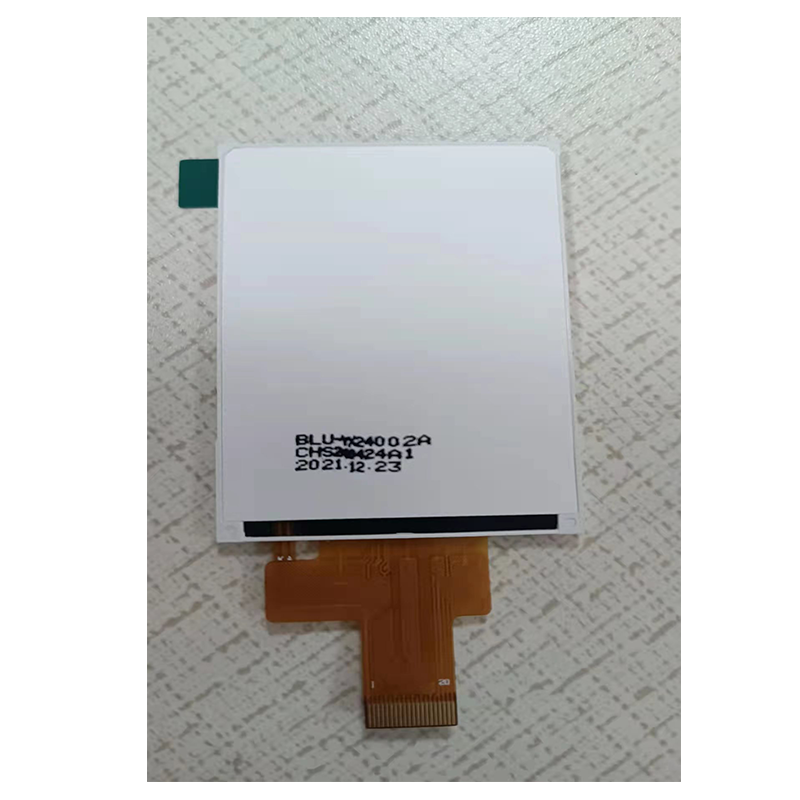

宇锡 2.4寸液晶屏Mcu接口8Bit屏幕240*320
屏幕简介
MCU接口，8Bit，16Bit我们有很多屏幕可以实现。
YX24011配合台湾方案Magic，横扫高端音响品牌。 JBL，飞利浦。。。等都在使用这个屏幕。
要做MCU接口，2.4寸，2.8寸，或者其他尺寸，都可以联系我们。
宇锡邹生，15818552076
屏幕参数
LCD 类型 a-si TFT
点阵 240(RGB) * 320 Dot
外形尺寸 42.72(W)* 60.26(H)*2.45(T) mm3
有效区域 36.72 (W)* 48.96 (H) mm2
像素 0.153*0.153 mm2
模组尺寸 2.4 inch
视角方向 12 O’clock O’clock
背光类型 White LED(4*LED)
LCD 驱动 IC ST7789V
接口类型 MCU-8BIT interface
模组输入电压 2.8±0.1 V
接口定义
1 GND System ground
2 RESET Reset Signal pin (“Low” is enable)
3-10 DB15-DB8 LCD Data BUS
11 RD RD Read signal,active LOW
12 WR WR Write signal, active low
13 RS RS Command/Data for the MPU interface
14 CS chip selection,active low
15 GND System ground
16-17 VCC
High voltage power supply for analog circuit
blocks(2.8V)
18 GND System ground
19 LEDA Backlight LED Athode.
20 LEDK Backlight LED Cathode.
