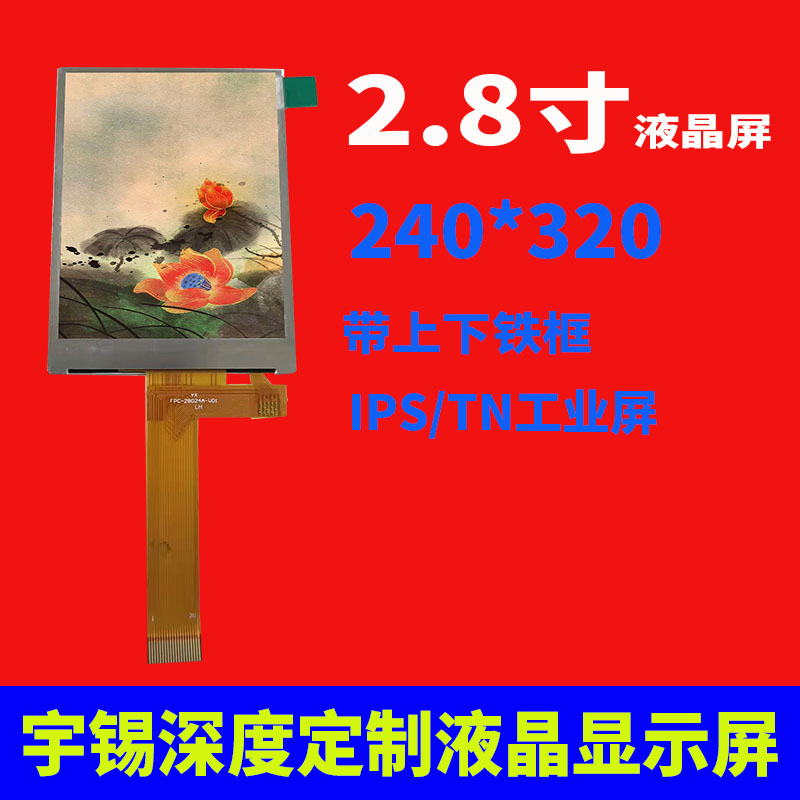

带上下铁框2.8寸 240*320 IPS/TN工业屏
屏幕简介
宇锡（Yousee）科技推出多款带上下铁框的工业屏。这个系列的屏幕服务于博世工具，CAT机器，等产品性能高要求的客户。上下铁框有助于客户抗跌落，防爆的可靠性，还可以增加抗电磁干扰的能力。
上下铁框的屏幕，我们推出了2.4寸，2.8寸，4.3寸，5.0寸，6.0寸。。。等很多尺寸。接口可以做RGB， MCU 8/16位，SPI，LVDS，EDP等多个接口。FPC和触摸（TP）可以根据客户需求定制。
我们专门生产真正工业级水平的液晶显示屏。各种行业的特殊需求，我们会全力以赴匹配合适解决方案。
宇锡联系人邹生：15818552076
屏幕参数
LCD 类型 TFT-LCD
模组尺寸 2.8 inch
点阵 240(RGB) * 320 Dot
外形尺寸 50.4(W)* 69.6(H)*2.55(T) mm3
有效区域 43.2(W)* 57.6(H) mm2
像素 0.1926*0.1926 mm2
视角方向 12 点 O’clock
背光类型 White LED
LCD 驱动 IC ST7789V
接口类型 MCU8 Bit
接口定义
1 LEDK LED Cathode
2 LEDA LED Anode
3 GND System ground
4 VDD Power Supply 2.8V
5 VDDIO Power Supply 1.8V
6 TE Tearing effect signal is used to synchronize MCU to frame memory writing
7 CS -Chip selection pin
8 RESET This signal will reset the device and it must be applied to properly initialize the chip.
9 RS Display data/command selection pin in parallel interface.
10 WR Write enable in MCU parallel interface.
11 RD Read enable in 8080 MCU parallel interface.
12-19 DB7-DB0 8-bit I/F: when IM3:0, DB[7:0] are used
20 GND System ground
