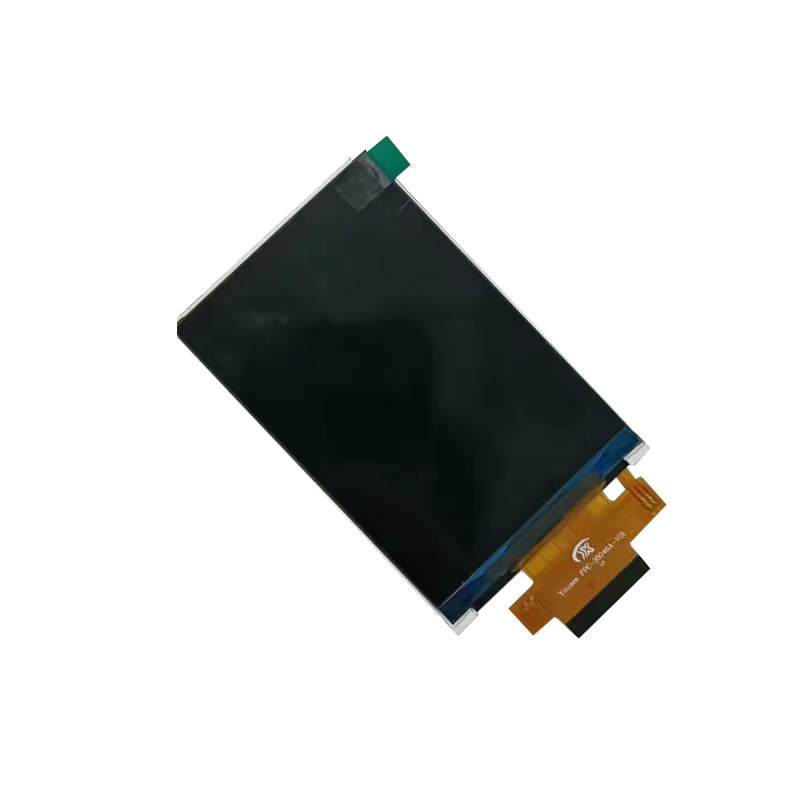

宇锡3.5HVGA ips MCU双芯灯SPI模组亮度1000

宇锡（Yousee)YX35046C是专门为某品牌摩托车仪表设计，阳光下可视。亮度可以定制1000亮度。接口可以做MCU，RGB，SPI三种接口。明年摩托车，电动车，仪表盘彩屏化是趋势。我司准备了3.5寸，4.3寸，5.0寸，5.5寸，6寸等尺寸高亮配置。同理，这个系列的产品可以设计户外使用的所有场景。

有需要的客户和方案，联系我司邹生：15818552076

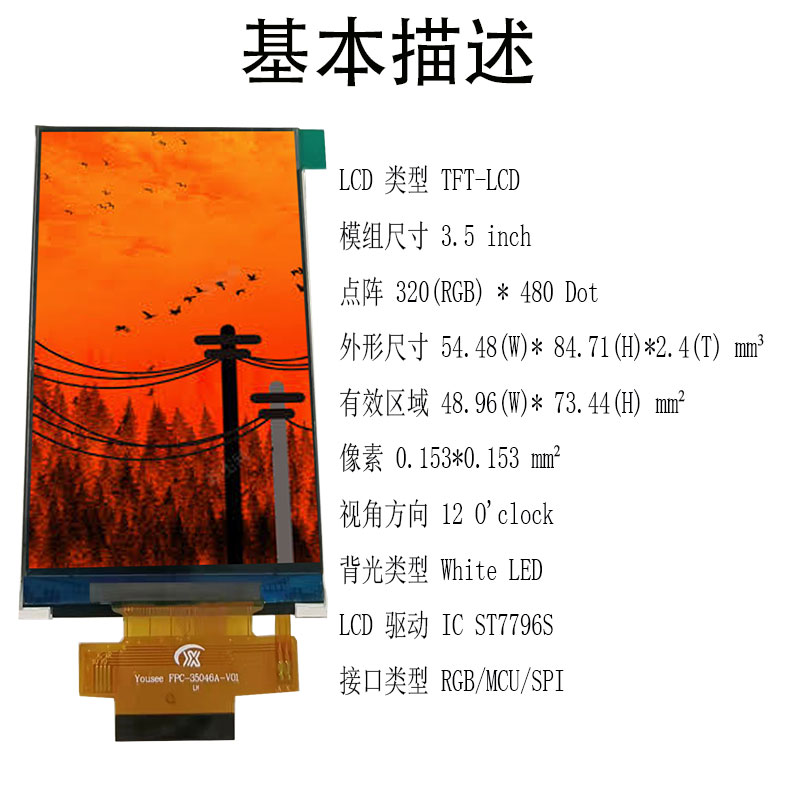

LCD 类型 TFT-LCD
模组尺寸 3.5 inch
点阵 320(RGB) * 480 Dot

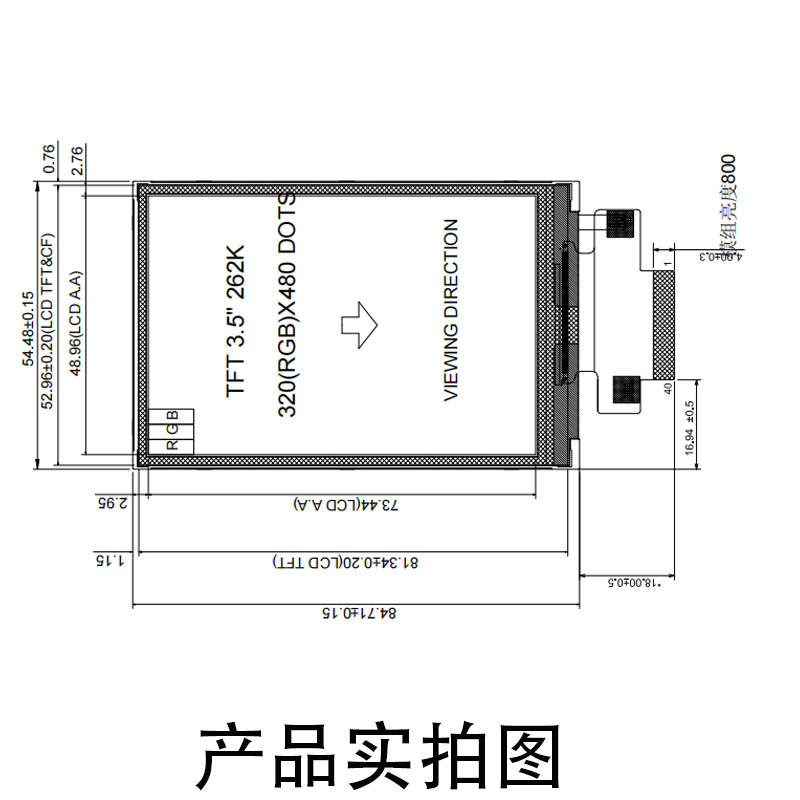

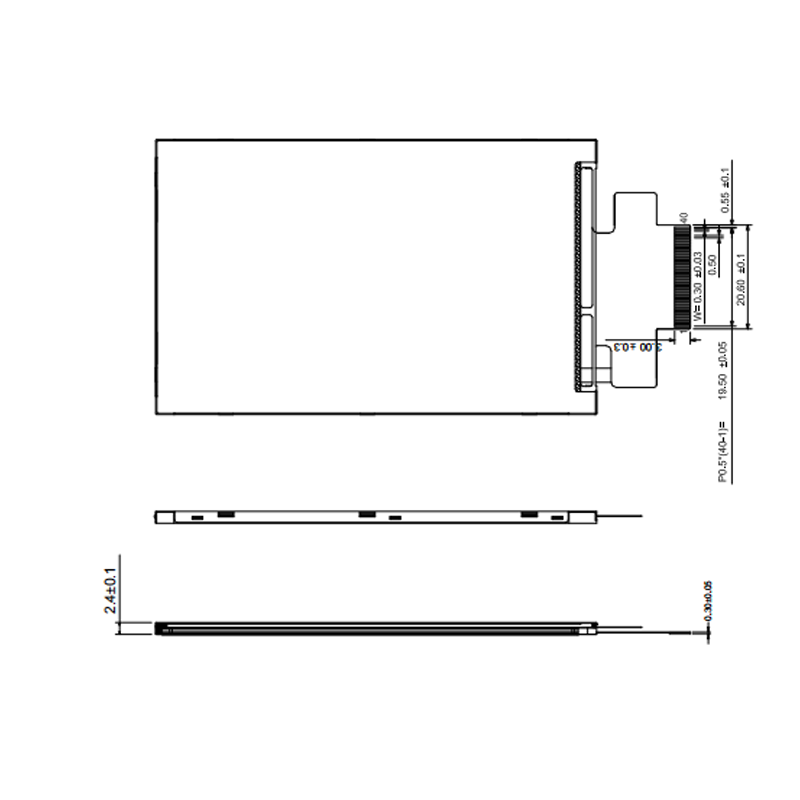

外形尺寸 54.48(W)* 84.71(H)*2.4(T) mm³
有效区域 48.96(W)* 73.44(H) mm²
像素 0.153*0.153 mm²
视角方向 12 O’clock
背光类型 White LED
LCD 驱动 IC ST7796S
接口类型 RGB/MCU/SPI

1 XR Touch Panel Pin
2 YD Touch Panel Pin
3 XL Touch Panel Pin
4 YU Touch Panel Pin
5 IM0 Select Interface mode signal.
6 IM1 Select Interface mode signal.
7 IM2 Select Interface mode signal.
8 RESET LCM Reset input signal
9 VS Frame Vertical Synchronizing Signal
10 HS Line Horizontal Synchronizing Signal
11 DCLK Dot Clock Signal for RGB Interface Operation
12 DE Data Enable Signal for RGB Interface Operation
13-30 DB17-DB0 Display Data I/O
31 SDA Serial input signal
32 RDX Read signal
33 WRX/SCL Read strobe signal input pin
34 D/CX Register selection signal
35 CSX Input pin for chip selection signal
36 VDD Power Supply 2.8V Voltage
37 GND Ground
38 LEDK LED Cathode
39 LEDA LED Anode
40 NC NC
