在本应用中，我们将向您展示如何在Arduino上使用1.8 TFT显示屏。您将学习如何连接显示屏幕，书写文本，绘制形状以及在屏幕上显示图像。

使用1.8 TFT显示屏

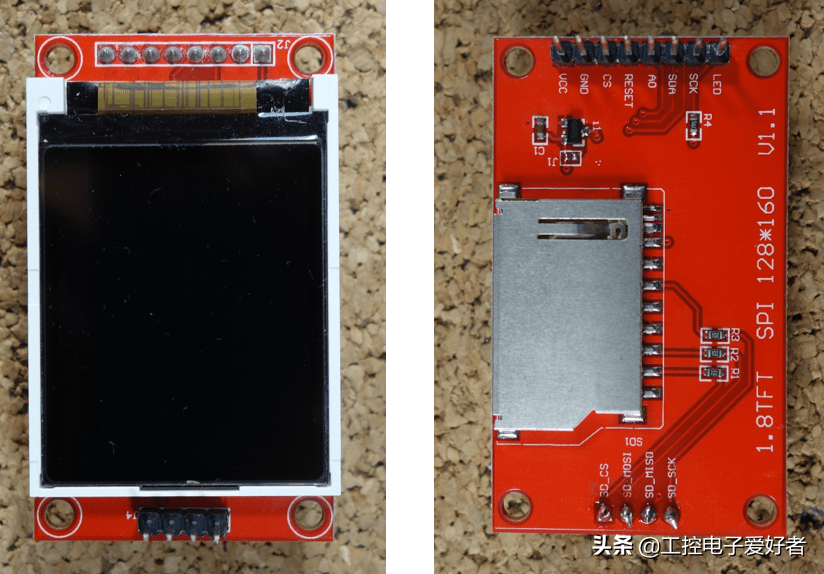

1.8 TFT是具有128 x 160彩色像素的彩色显示器。显示器可以从SD卡加载图像-它的背面有一个SD卡插槽。下图显示了屏幕的前视图和后视图。

该模块使用SPI通信–请参见下面的接线。为了控制显示，我们将使用TFT库，该库已包含在Arduino IDE 1.0.5和更高版本中。

引脚接线

下表显示了到Arduino UNO的1.8 TFT接线。

1.8 TFT显示屏 接线到Arduino Uno

LED 3.3伏

SCK 13

SDA 11

A0或DC 9

RST 8

CS 10

地线 地线

VCC 5伏

注意：不同的Arduino板具有不同的SPI引脚。如果您使用的是其他Arduino开发板，请查看Arduino官方 。

初始化显示

TFT显示屏通过SPI通信与Arduino通信，因此您需要在代码中包括SPI库。我们还使用TFT库在显示器上书写和绘图。

#include <TFT.h>

#include <SPI.h>

然后，您需要定义CS，A0（或DC）和RST引脚：

＃定义cs 10＃定义

dc 9＃定义

rst 8

创建一个名为TFTscreen的库的实例：

TFT TFT屏幕= TFT（cs，dc，rst）;

最后，在setup（）中，您需要初始化库：

TFTscreen.begin（）;

显示文字

要在显示屏上写文本，您可以自定义屏幕背景颜色，字体大小和颜色。

要设置背景颜色，请使用：

TFTscreen.background（r，g，b）;

其中，r， g和b是给定颜色的RGB值。选择字体颜色：

TFTscreen.stroke（r，g，b）;

设置字体大小：

TFTscreen.setTextSize（2）;

您可以增加或减少作为参数给出的数字，以增加或减少字体大小。

最后，使用以下行在显示器上绘制文本：

TFTscreen.text（” Hello，World！ “，x，y）;

在其中” 世界，您好！“是您要显示的文本，（x，y）坐标是您要开始在屏幕上显示文本的位置。

程序代码

下面的示例显示” Hello，World！” 在屏幕中间，每200毫秒更改一次字体颜色。

将以下代码复制到Arduino IDE，并将其上传到Arduino开发板。

#include <TFT.h>

#include <SPI.h>

#define cs 10

#define dc 9

#define rst 8

TFT TFTscreen = TFT(cs, dc, rst);

void setup() {

TFTscreen.begin();

TFTscreen.background(0, 0, 0);

TFTscreen.setTextSize(2);

}

void loop() {

int redRandom = random(0, 255);

int greenRandom = random (0, 255);

int blueRandom = random (0, 255);

TFTscreen.stroke(redRandom, greenRandom, blueRandom);

TFTscreen.text(“Hello, World!”, 6, 57);

delay(200);

}

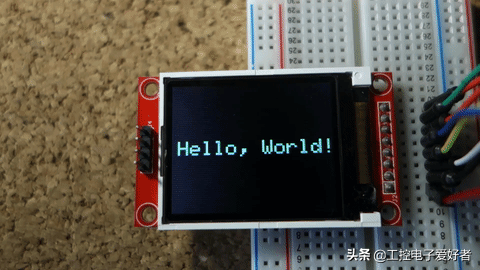

这是您的”世界，您好！” 在1.8 TFT显示屏上显示文本。

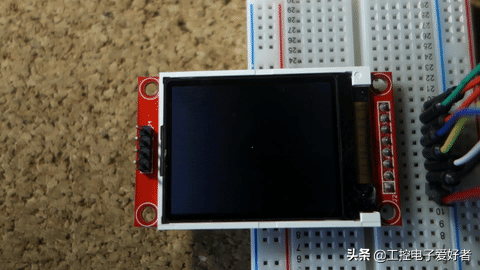

显示形状

TFT库提供有用的功能来在显示器上绘制形状：

· TFT屏幕。point（x，y） – 在（x，y）坐标上显示一个点

· TFT屏幕。线（XSTART，yStart，XEND，YEND） -绘制线，在（XSTART，yStart）的开始和结束处（XEND，YEND）

· TFT屏幕。rect（xStart，yStart，width，height） –绘制一个矩形，其左上角位于（xStart，yStart），具有定义的宽度和高度

· TFTscreen .circle（x，y，radius） –以指定的半径绘制一个以（x，y）为中心的圆

码

以下示例显示了几种形状。每次代码遍历循环，形状都会改变颜色。

将以下代码复制到Arduino IDE，并将其上传到Arduino开发板。

#include <TFT.h>

#include <SPI.h>

#define cs 10

#define dc 9

#define rst 8

TFT TFTscreen = TFT(cs, dc, rst);

void setup() {

TFTscreen.begin()

TFTscreen.background(0, 0, 0);

}

void loop() {

int redRandom = random(0, 255);

int greenRandom = random (0, 255);

int blueRandom = random (0, 255);

TFTscreen.stroke(redRandom, greenRandom, blueRadom);

TFTscreen.point(80,64);

delay(500);

TFTscreen.line(0,64,160,64);

delay(500);

TFTscren.rect(50,34,60,60);

delay(500);

TFTscreen.circle(80,64,30);

delay(500);

TFTscreen.background(0,0,0);

}

显示影像

1.8 TFT显示屏可以从SD卡加载图像。要从SD卡读取数据，请使用Arduino IDE软件中已包含的SD库。请按照以下步骤在显示屏上显示图像：

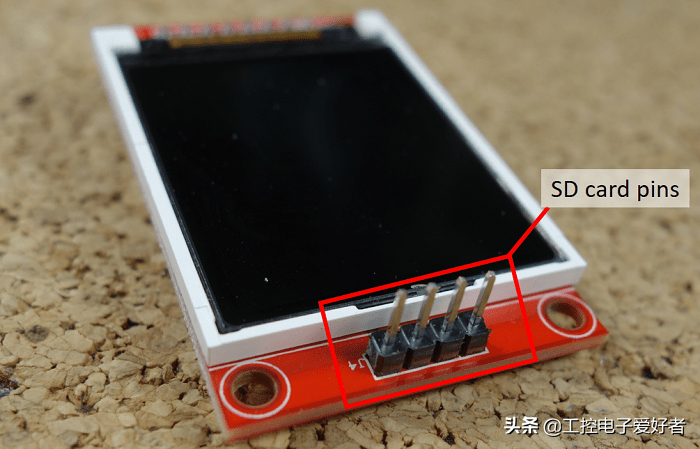

1） SD卡的焊接头引脚。与显示引脚相对的有四个引脚，如下图所示。

2） 显示器可以加载大于或小于显示器尺寸（160 x 128 px）的图像，但是为了获得更好的效果，请将图像尺寸编辑为160 x 128 px。

3） 图片应为 .bmp格式。为此，您可以使用照片编辑软件并将图像保存为 .bmp格式。

4） 将图像复制到SD卡上，然后将其插入显示屏背面的SD卡插槽中。

5） 按照下表将SD卡的引脚连接到Arduino：

显示屏和SD卡都可以通过SPI通信工作，因此您将在Arduino上使用两个连接来连接引脚。

6） 在Arduino IDE中，转到 文件>示例> TFT> Arduino> TFTBitmaLogo。

7） 编辑代码，以便它搜索您的图像。将” arduino.bmp ” 替换为您的图像名称：

徽标= TFTscreen.loadImage（” arduino.bmp “）;

8） 将代码上传到您的Arduino。

注意：某些人在尝试从SD卡读取数据时发现此显示器有问题。我们不知道为什么会这样。实际上，我们测试了几次，但效果很好，然后，当我们要记录下来以显示最终结果时，显示屏不再能识别SD卡了-我们不确定是否有问题SD卡支架未与SD卡建立正确连接。但是，由于我们已经对其进行了测试，因此我们确定这些说明有效。

包起来

在本应用中，我们向您展示了如何在Arduino上使用1.8 TFT显示屏：显示文本，绘制形状和显示图像。使用此显示，您可以轻松地为项目添加漂亮的可视界面。

希望本教程对您有所帮助。也希望喜欢电子产品的朋友分享这篇文章。喜欢的朋友可以关注，我会分享更多的项目教程和应用。
