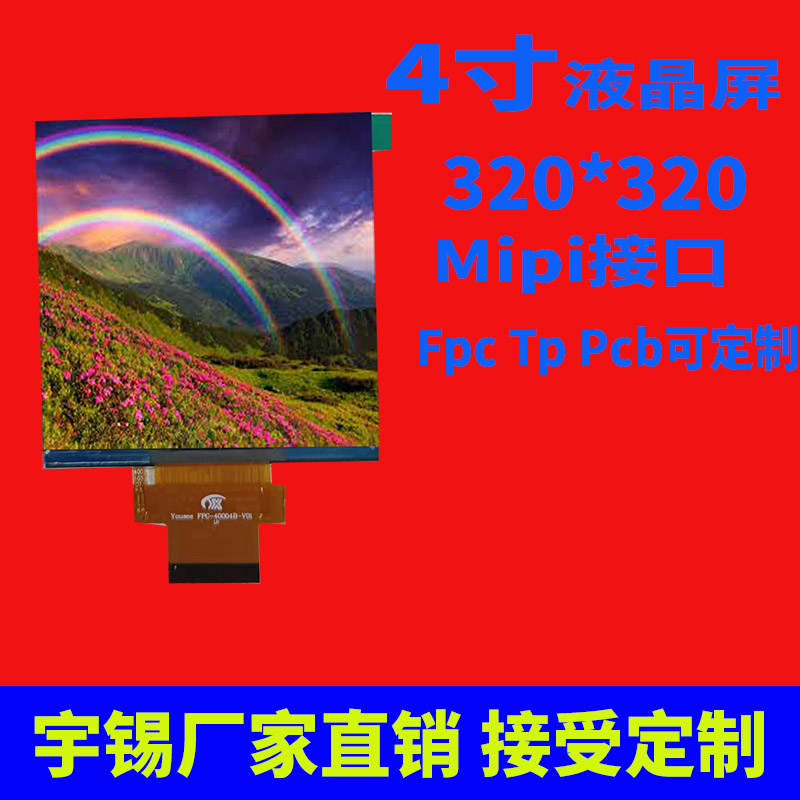

宇锡(Yousee)4寸方屏系列320*320显示屏IPS可定制Mipi Tp Pcb板子

宇锡(Yousee)4寸方屏系列320*320显示屏IPS可定制Mipi Tp Pcb板子

屏幕简介

宇锡4寸方屏可以做RGB,Mipi,MCU三种接口。

分辨率可以做320*320,480*480,720*720。
这个方屏可以配GF和GFF两种结构的Tp。

可以用旭硝子或者康宁盖板。Tp可以做,2.5D,一体黑工艺,指纹油工艺。该产品广泛运用于
智能家居86盒产品,医疗工控控制器,音响产品,冰箱,洗衣机,咖啡机生活家电。

我司可以对这款屏定制Fpc,定制Tp,定制Pcb板子配套。

联系人宇锡邹生:15818552076

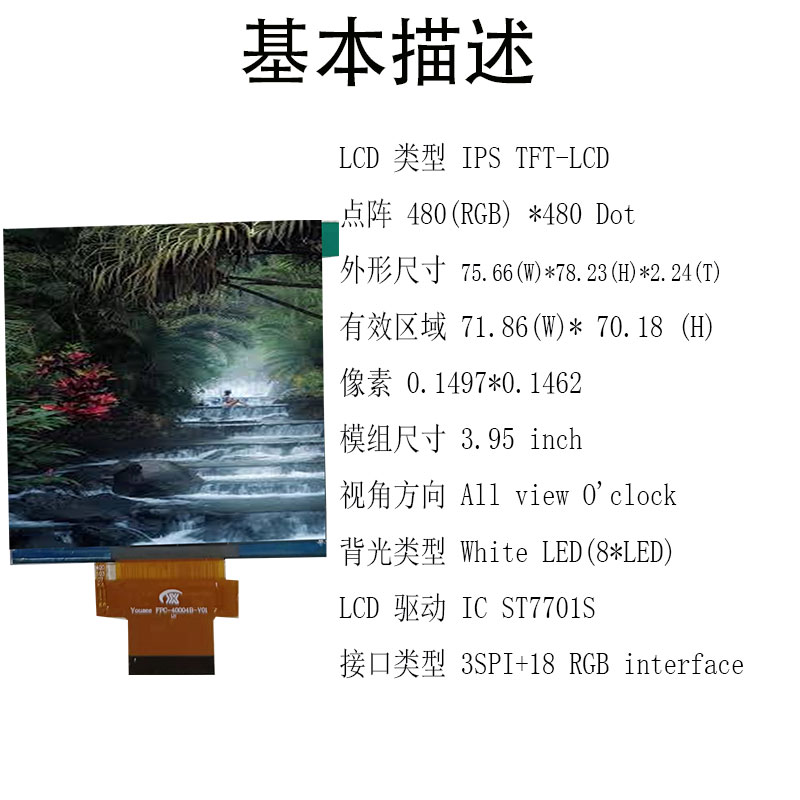

屏幕参数

LCD 类型 IPS TFT-LCD
点阵 480(RGB) *480 Dot

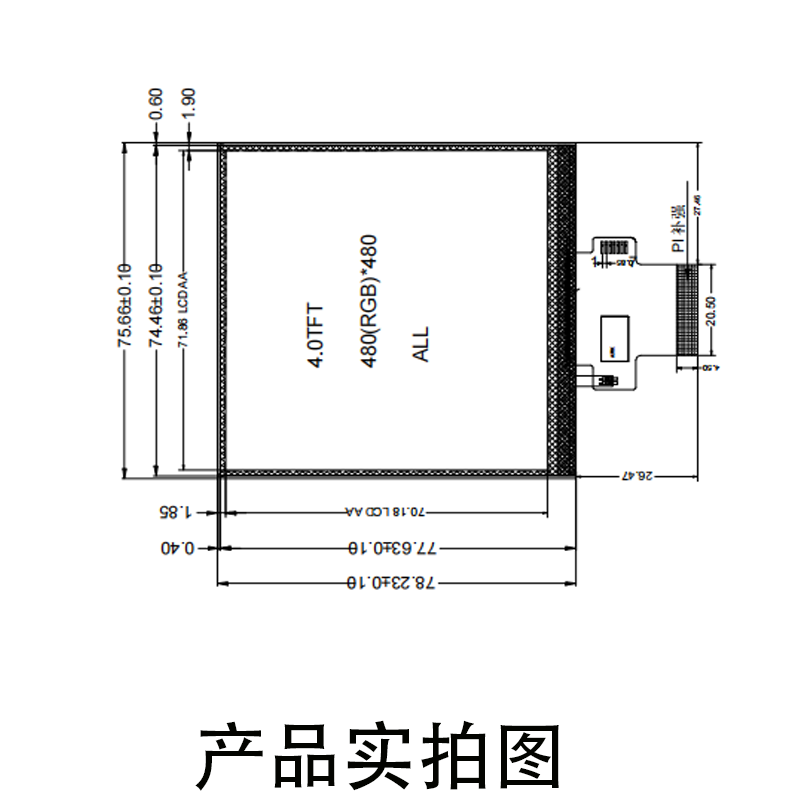

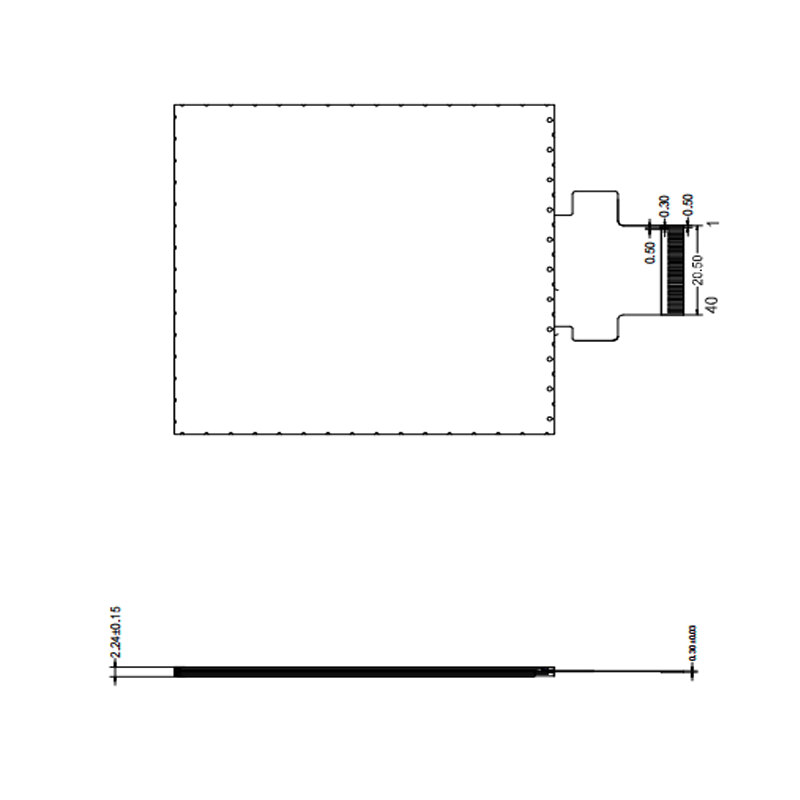

外形尺寸 75.66(W)*78.23(H)*2.24(T)
有效区域 71.86(W)* 70.18 (H)
像素 0.1497*0.1462
模组尺寸 3.95 inch
视角方向 All view O’clock
背光类型 White LED(8*LED)
LCD 驱动 IC ST7701S
接口类型 3SPI+18 RGB interface

接口定义

1 LED A LED ANODE
2 LED K1 LED CATHODE
3 LED K2 LED CATHODE
4 GND Ground
5 VCI Power supply
6 RESET Reset Signal ,Active Low
7 NC NC
8 NC NC
9 SDA SPI Data signal
10 SCK SPI Clock signal
11 CS SPI Chip select signal
12 PCLK RGB dot clock signal
13 DE RGB data enable signal
14 VSYNC RGB frame synchronizing signal
15 HSYNC RGB line synchronizing signal
16~33 DB0~DB
17 RGB data signal(DB0:BlUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED
LSB;DB17:RED MSB)
34 GND Ground
35 TP_INT Touch Interrupt
36 TP_SDA Touch IIC Data signal
37 TP_SCL Touch IIC Clock signal
38 TP_RESET Touch Reset Signal
39 TP_VCI Touch Power supply
40 GND Ground
