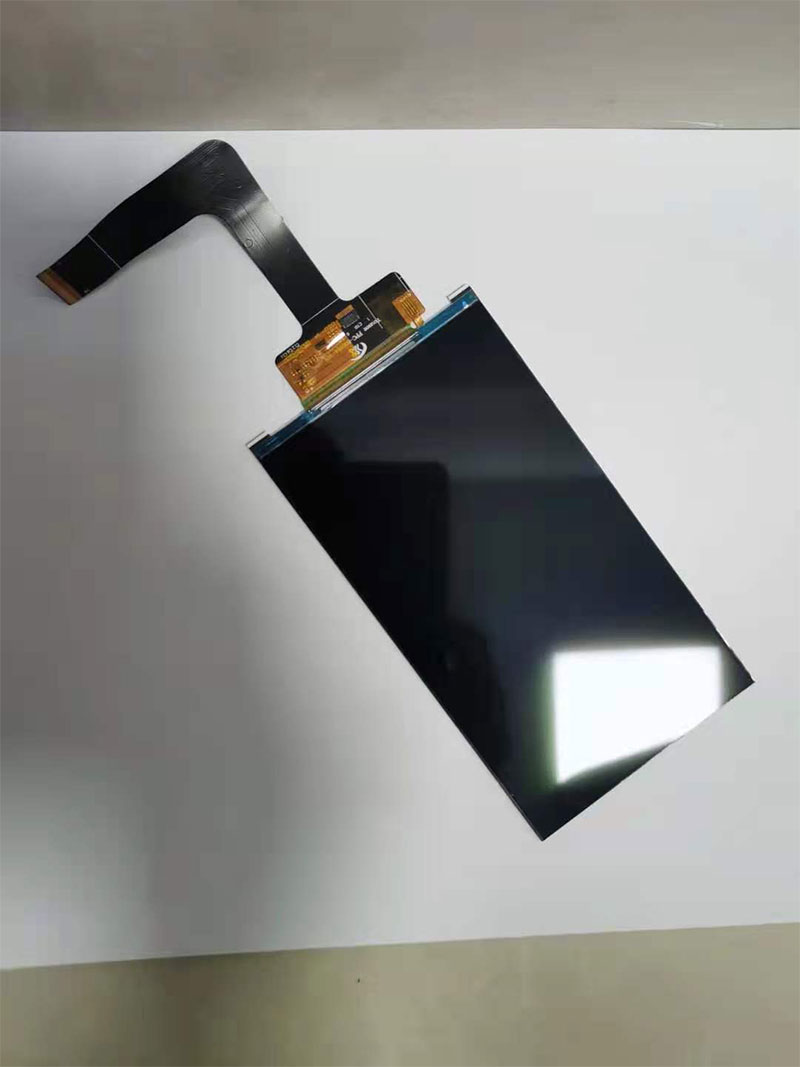

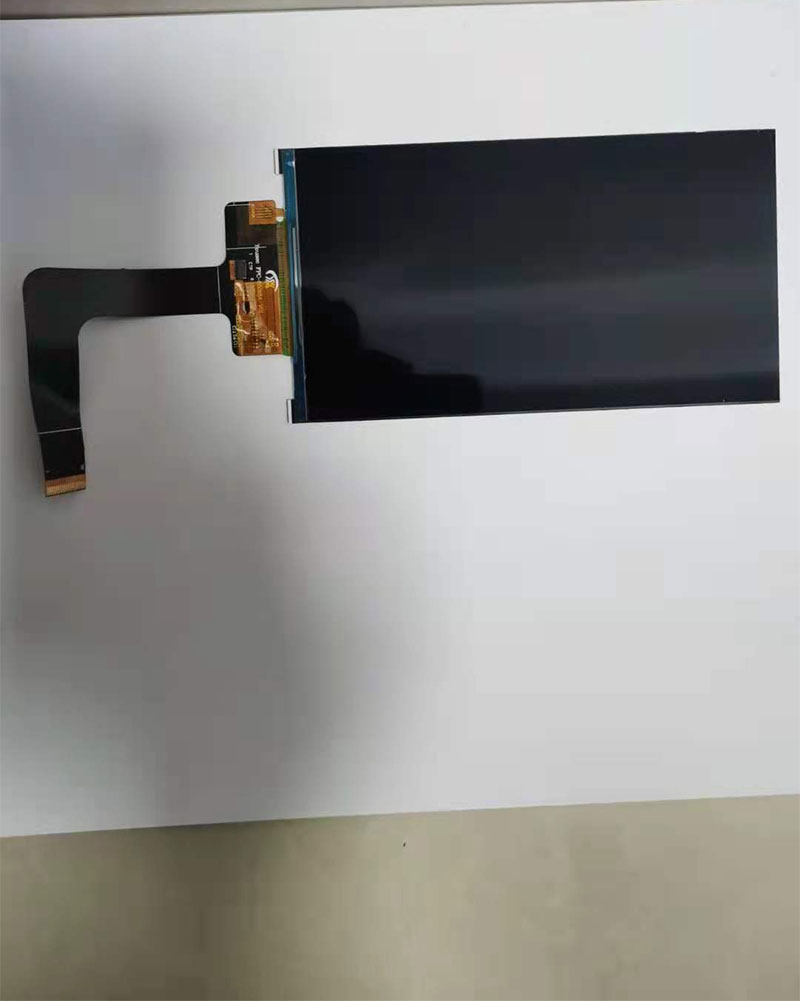

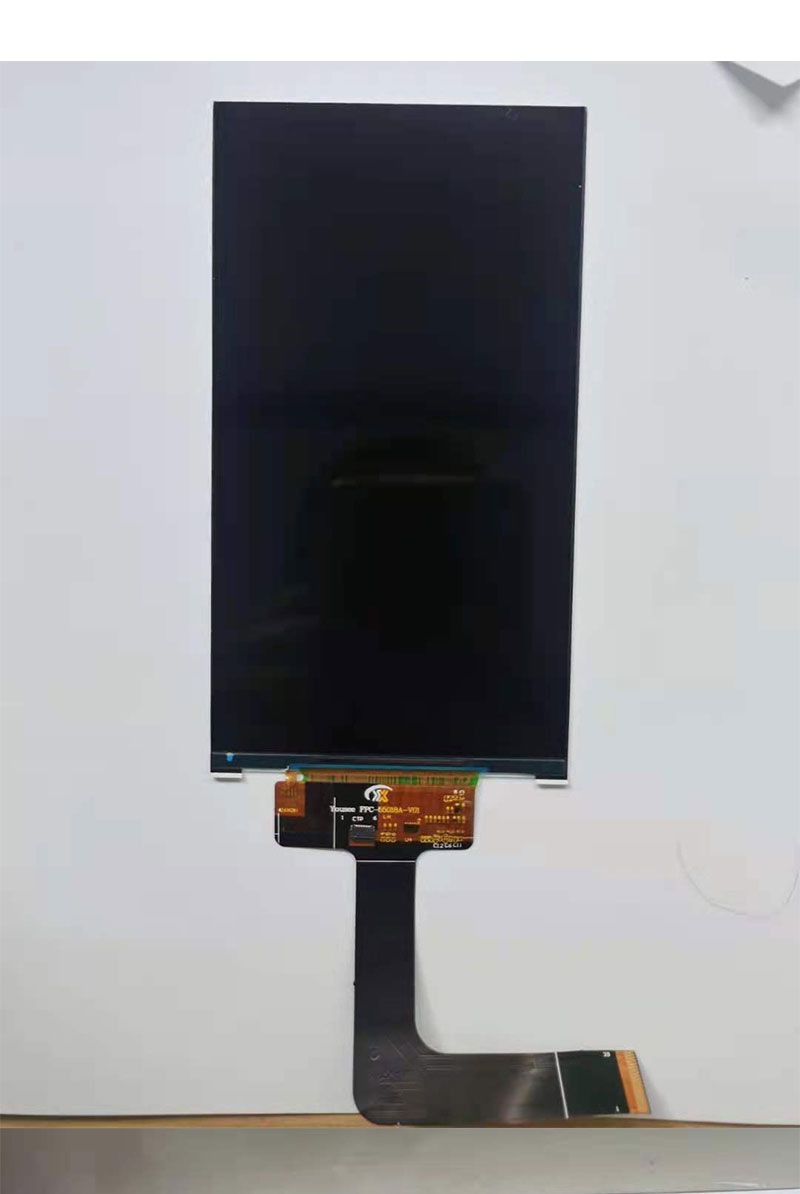

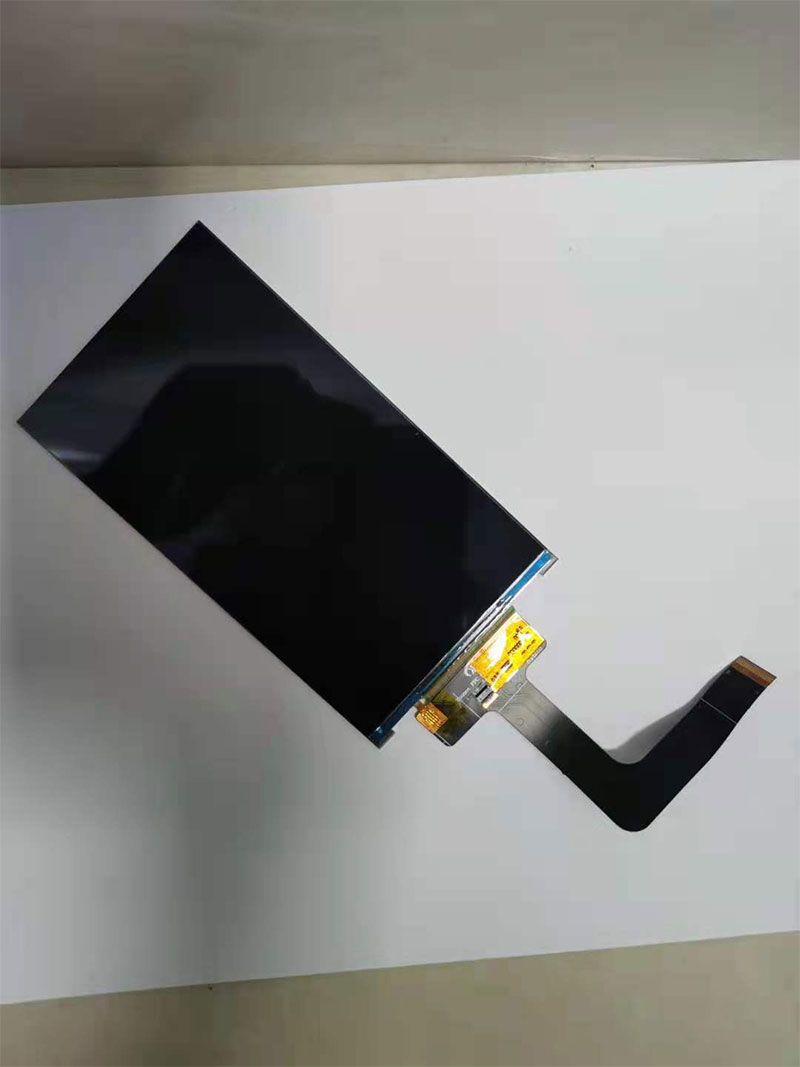

5.0寸液晶屏480*854带RAM Mcu接口系列屏幕

5.0寸液晶屏480*854带RAM Mcu接口系列屏幕

屏幕简介

宇锡科技(Yousee)囤积整个行业剩余的全新IC:OTM8009—C1。已经累计出货500k+。

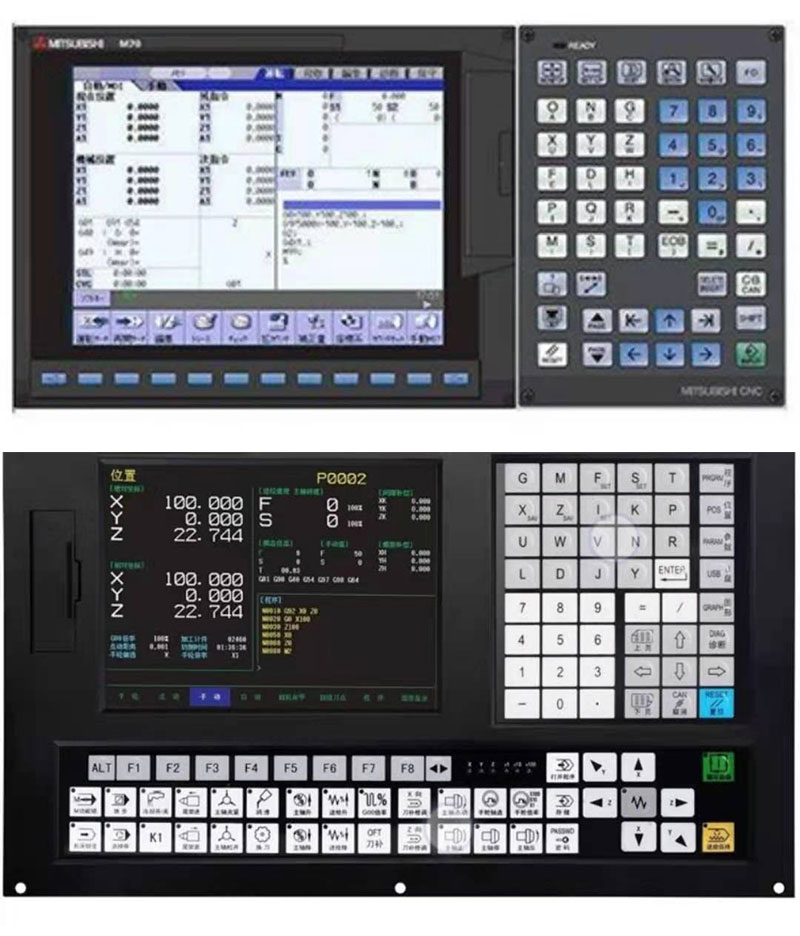

我司专门设计5.0FW ips或者TN屏带RAM,用于工控项目竖屏横显。客户板卡只能支持MCU接口,且需要屏幕自带RAM竖屏横显。YX50003这个项目可以过按压白印测试,偏光片高温高湿测试(60℃,百分之90湿度,48H)。出货前全部高温老化72小时。到客户产线可以控制不良率在千分之3左右。该产品可以用于各个行业工业控制显示,可以配触摸出货。

有客户需要5.0寸带RAM或者MCU接口的联系宇锡

邹生:15818552076

屏幕参数

LCD 类型 a-si TFT
点阵 480(RGB) * 854 Dot
外形尺寸 66.4(W)*120.05(H)*2.1(T) mm3
有效区域 61.56 (W)* 109.53 (H) mm2
像素 0.128*0.128 mm2
模组尺寸 5.0 inch
视角方向 12 O’clock O’clock
背光类型 White LED(2*LED) –
LCD 驱动 IC OTM8009A –
接口类型 8080 8/16-bit Parallel MCU interface –
模组输入电压 2.8±0.1 V

接口定义

1 GND Ground
2 FMARK
3 /RESET LCM Reset input signal
4~19 DB15~DB0 Display data bus
20 GND Ground
21 /RD Read strobe signal input pin
22 /WR Write strobe signal input signal
23 /RS Register or data select signal
24 /CS Input pin for chip selection signal
25 IOVCC Power Supply 2.8V voltage
26 VCC Power Supply 2.8V voltage
27 GND Ground
28 IM0 IM0=0,8BIT IM0=1,16BIT
29~36 NC NC
37 LEDA LED Anode
38 LEDA LED Anode
39 LEDK LED Anode
40 LEDK LED Anode
